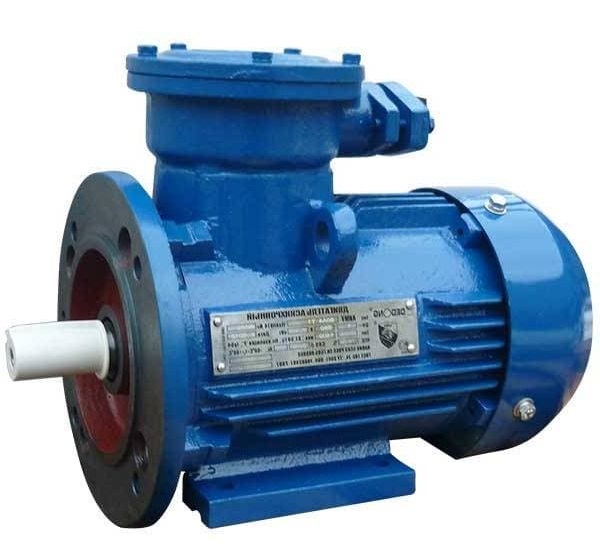

Электродвигатели серии АИМУ 160

Электродвигатели АИМУ предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок.

Артикул: АИМУ 160 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУ имеют маркировку взрывозащиты 1 Ex d IIB T4 (ВОВ 63-180 мм.),
1Ex d IIB T4 Gb (ВОВ 200-355 мм.) и предназначены для эксплуатации во взрывоопасных
зонах помещений и наружных установок, в которых могут образовываться взрывоопасные
смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам
самовоспламенения Т1, Т2, ТЗ и Т4.

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУ 160

Тип двигателя АИМУ 160 S2
Мощность, кВт 15
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 28,8/16,6
КПД, % 89
Коэффициент мощности 0,89
Скольжение, ном., % 2,3
Кратность начального пускового тока 7,5
Кратность начального пускового момента 1,2
Кратность максимального момента 2,2
Момент инерции ротора, H*м2 (кгс*м2) 0,0496
Тип двигателя АИМУ 160 M2
Мощность, кВт 18,5
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 34,7/20
КПД, % 90
Коэффициент мощности 0,9
Скольжение, ном., % 2,2
Кратность начального пускового тока 7,5
Кратность начального пускового момента 1,2
Кратность максимального момента 2,2
Момент инерции ротора, H*м2 (кгс*м2) 0,062
Тип двигателя АИМУ 160 S4
Мощность, кВт 15
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 29,6/17,1
КПД, % 89
Коэффициент мощности 0,85
Скольжение, ном., % 2,6
Кратность начального пускового тока 7
Кратность начального пускового момента 1,4
Кратность максимального момента 2,2
Момент инерции ротора, H*м2 (кгс*м2) 0,103
Тип двигателя АИМУ 160 M4
Мощность, кВт 18,5
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 35,9/20,7
КПД, % 89,5
Коэффициент мощности 0,86
Скольжение, ном., % 2,9
Кратность начального пускового тока 7
Кратность начального пускового момента 1,2
Кратность максимального момента 2,2
Момент инерции ротора, H*м2 (кгс*м2) 0,13
Тип двигателя АИМУ 160 S6
Мощность, кВт 11
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 23,1/13,3
КПД, % 87
Коэффициент мощности 0,81
Скольжение, ном., % 4,4
Кратность начального пускового тока 7
Кратность начального пускового момента 1,2
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 0,13
Тип двигателя АИМУ 160 M6
Мощность, кВт 15
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 30,9/17,8
КПД, % 88
Коэффициент мощности 0,82
Скольжение, ном., % 4,2
Кратность начального пускового тока 7
Кратность начального пускового момента 1,2
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 0,17
Тип двигателя АИМУ 160 S8
Мощность, кВт 7,5
Синхронная частота вращения, (мин-1) 750
Ток, А при 380В, 380/660В 18,4/10,6
КПД, % 85,5
Коэффициент мощности 0,73
Скольжение, ном., % 4,5
Кратность начального пускового тока 6
Кратность начального пускового момента 1,2
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 0,114
Тип двигателя АИМУ 160 M8
Мощность, кВт 11
Синхронная частота вращения, (мин-1) 750
Ток, А при 380В, 380/660В 26/15
КПД, % 86
Коэффициент мощности 0,73
Скольжение, ном., % 4,5
Кратность начального пускового тока 6
Кратность начального пускового момента 1,1
Кратность максимального момента 1,9
Момент инерции ротора, H*м2 (кгс*м2) 0,171
