Общие сведения

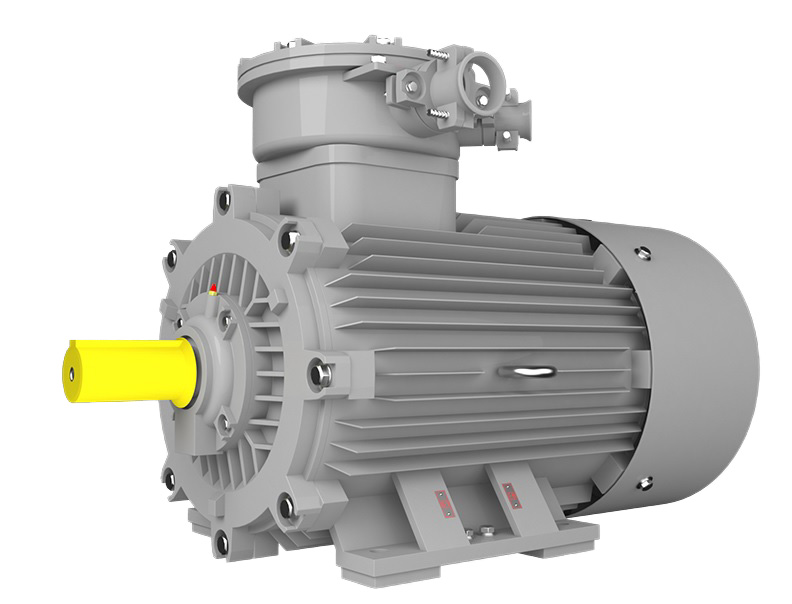

Электродвигатели серии 2АИМУРЧР 280 предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.
Технические характеристики электродвигателей серии 2АИМУРЧР 280
| Тип двигателя | 2АИМУРЧР 280 S2-1 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 183,0/105,7 |
| Для напряжения (660/1140 В) Ток, А | 105,7/61,1 |
| КПД, % | 94,0 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,96 |
| Тип двигателя | 2АИМУРЧР 280 S2-2 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 183,0/105,7 |
| Для напряжения (660/1140 В) Ток, А | 105,7/61,1 |
| КПД, % | 94,0 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,96 |
| Тип двигателя | 2АИМУРЧР 280 S2-3 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 233,2/134,6 |
| Для напряжения (660/1140 В) Ток, А | 134,6/77,7 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 0,74 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,57 |
| Тип двигателя | 2АИМУРЧР 280 M2-1 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 231,2/133,5 |
| Для напряжения (660/1140 В) Ток, А | 133,5/77,2 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 0,83 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,57 |
| Тип двигателя | 2АИМУРЧР 280 M2-2 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 231,2/133,5 |
| Для напряжения (660/1140 В) Ток, А | 133,5/77,2 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 0,83 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,57 |
| Тип двигателя | 2АИМУРЧР 280 M2-3 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 279,3/161,3 |
| Для напряжения (660/1140 В) Ток, А | 161,3/93,1 |
| КПД, % | 94,6 |
| Коэффициент мощности | 0,92 |
| Скольжение, % | 0,76 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,76 |
| Тип двигателя | 2АИМУРЧР 280 L2-3 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 348,4/201,1 |
| Для напряжения (660/1140 В) Ток, А | 201,1/116,1 |
| КПД, % | 94,8 |
| Коэффициент мощности | 0,92 |
| Скольжение, % | 0,91 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,35 |
| Тип двигателя | 2АИМУРЧР 280 S4-1 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 201,6/116,4 |
| Для напряжения (660/1140 В) Ток, А | 116,4/67,3 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,67 |
| Тип двигателя | 2АИМУРЧР 280 S4-2 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 201,6/116,4 |
| Для напряжения (660/1140 В) Ток, А | 116,4/67,3 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,67 |
| Тип двигателя | 2АИМУРЧР 280 S4-3 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 240,4/138,8 |
| Для напряжения (660/1140 В) Ток, А | 138,8/80,1 |
| КПД, % | 94,8 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 0,98 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,34 |
| Тип двигателя | 2АИМУРЧР 280 M4-1 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 240,4/138,8 |
| Для напряжения (660/1140 В) Ток, А | 138,8/80,2 |
| КПД, % | 94,8 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,34 |
| Тип двигателя | 2АИМУРЧР 280 M4-2 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 240,4/138,8 |
| Для напряжения (660/1140 В) Ток, А | 138,8/80,2 |
| КПД, % | 94,8 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,34 |
| Тип двигателя | 2АИМУРЧР 280 M4-3 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 287,8/166,2 |
| Для напряжения (660/1140 В) Ток, А | 166,2/96,0 |
| КПД, % | 94,9 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,02 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,03 |
| Тип двигателя | 2АИМУРЧР 280 L4-3 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 359,8/207,7 |
| Для напряжения (660/1140 В) Ток, А | 207,7/119,9 |
| КПД, % | 94,9 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,18 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,88 |
| Тип двигателя | 2АИМУРЧР 280 S6-1 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 142,2/82,1 |
| Для напряжения (660/1140 В) Ток, А | 82,1/47,5 |
| КПД, % | 93,5 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,86 |
| Тип двигателя | 2АИМУРЧР 280 S6-2 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 142,2/82,1 |
| Для напряжения (660/1140 В) Ток, А | 82,1/47,5 |
| КПД, % | 93,5 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,86 |
| Тип двигателя | 2АИМУРЧР 280 M6-1 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 170,2/98,3 |
| Для напряжения (660/1140 В) Ток, А | 98,3/56,8 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,85 |
| Скольжение, % | 1,5 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,08 |
| Тип двигателя | 2АИМУРЧР 280 M6-2 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 170,2/98,3 |
| Для напряжения (660/1140 В) Ток, А | 98,3/56,8 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,85 |
| Скольжение, % | 1,5 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,08 |
| Тип двигателя | 2АИМУРЧР 280 M6-3 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 206,7/119,3 |
| Для напряжения (660/1140 В) Ток, А | 119,3/68,9 |
| КПД, % | 94,0 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 1,08 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 5,06 |
| Тип двигателя | 2АИМУРЧР 280 L6-3 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 244,7/141,3 |
| Для напряжения (660/1140 В) Ток, А | 141,3/81,6 |
| КПД, % | 94,2 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 1,07 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 5,84 |
| Тип двигателя | 2АИМУРЧР 280 S8-1 |
| Мощность, кВт | 55 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 112,0/64,7 |
| Для напряжения (660/1140 В) Ток, А | 64,7/37,4 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,81 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,12 |
| Тип двигателя | 2АИМУРЧР 280 S8-2 |
| Мощность, кВт | 55 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 112,0/64,7 |
| Для напряжения (660/1140 В) Ток, А | 64,7/37,4 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,81 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,12 |
| Тип двигателя | 2АИМУРЧР 280 M8-1 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 151,3/87,3 |
| Для напряжения (660/1140 В) Ток, А | 87,3/50,5 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,81 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 5,2 |
| Тип двигателя | 2АИМУРЧР 280 M8-2 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 151,3/87,3 |
| Для напряжения (660/1140 В) Ток, А | 87,3/50,5 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,81 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 5,2 |
| Тип двигателя | 2АИМУРЧР 280 M8-3 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 177,8/102,7 |
| Для напряжения (660/1140 В) Ток, А | 102,7/59,3 |
| КПД, % | 93,8 |
| Коэффициент мощности | 0,82 |
| Скольжение, % | 1,31 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 6,19 |
| Тип двигателя | 2АИМУРЧР 280 L8-3 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 216,8/125,2 |
| Для напряжения (660/1140 В) Ток, А | 125,2/72,3 |
| КПД, % | 94,0 |
| Коэффициент мощности | 0,82 |
| Скольжение, % | 1,34 |
| Кратность начального пускового тока | 6,4 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 7,26 |
| Тип двигателя | 2АИМУРЧР 280 M10-3 |
| Мощность, кВт | 55 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 121,1/69,9 |
| Для напряжения (660/1140 В) Ток, А | 69,9/40,4 |
| КПД, % | 92,0 |
| Коэффициент мощности | 0,75 |
| Скольжение, % | 1,27 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,62 |
| Тип двигателя | 2АИМУРЧР 280 L10-3 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 162,1/93,6 |
| Для напряжения (660/1140 В) Ток, А | 93,6/54,0 |
| КПД, % | 92,5 |
| Коэффициент мощности | 0,76 |
| Скольжение, % | 1,32 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 6,19 |
