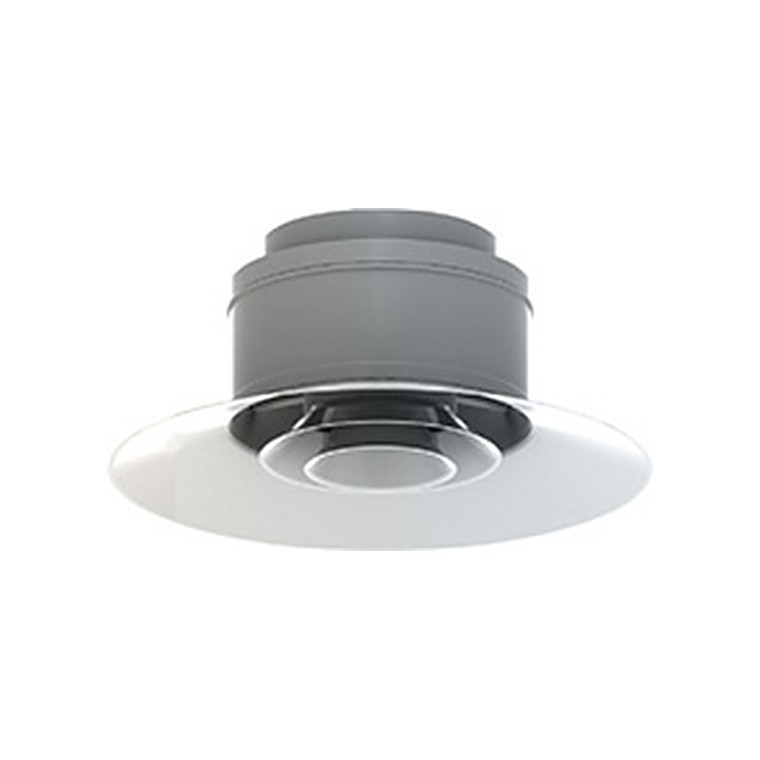

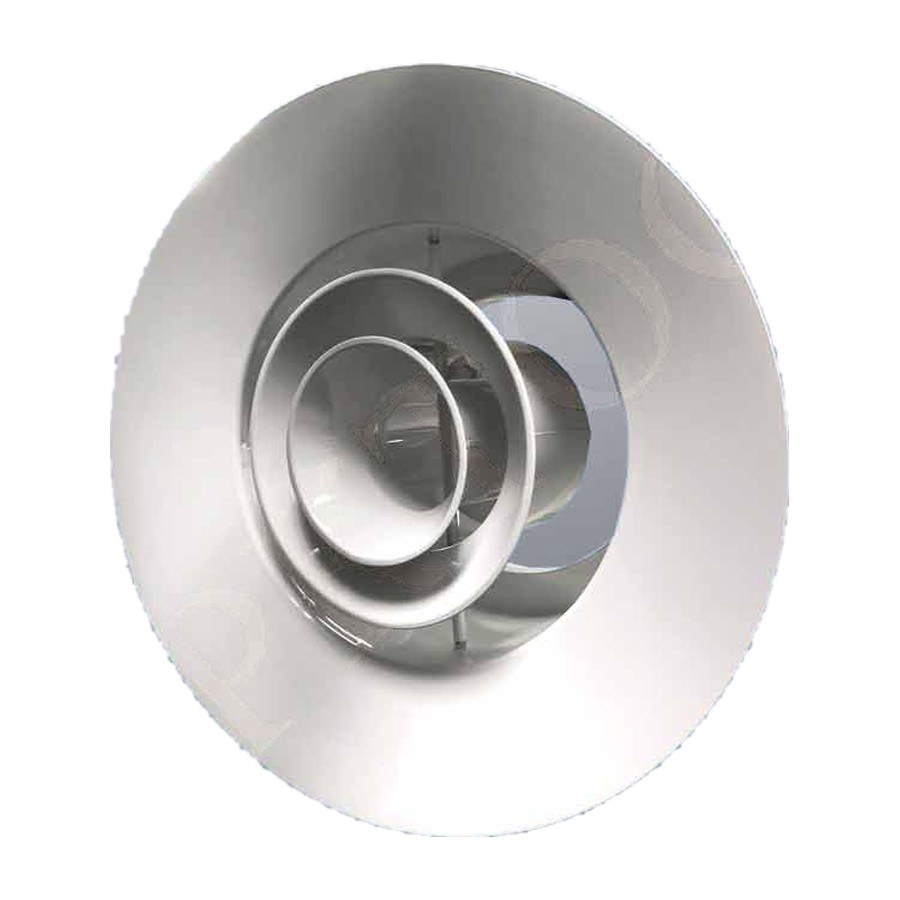

Диффузоры ДКП
⚙️ Подбор и заказ
Описание

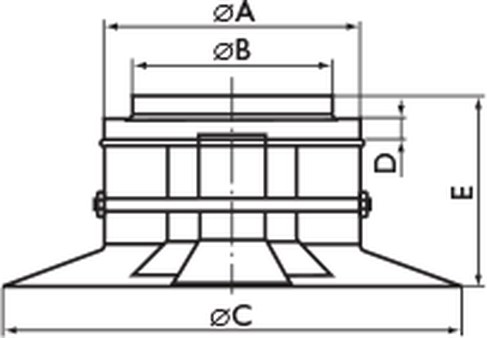

Диффузоры ДКП предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Диффузоры ДКП представляют собой корпус с подводящим патрубком, внутри которого расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Конструкция диффузора предусматривает возможность присоединения воздуховодов двух разных диаметров А или В, см. чертеж. Диффузоры формируют комбинированный приточный поток: вертикальную коническую струю через центральную вставку и симметричную настилающуюся веерную струю через щель между центральной вставкой и корпусом, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.
Конструкция и работа
Диффузор раздаёт воздух в помещение веером или закрученной струёй: приточный поток быстро смешивается с комнатным воздухом, поэтому в рабочую зону он приходит уже с комфортной скоростью и без ощутимого перепада температуры.
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | ДКП 250 | ДКП 250 | ДКП 315 | ДКП 315 | ДКП 400 | ДКП 400 | 2 – вертикальная коническая | |
|---|---|---|---|---|---|---|---|---|

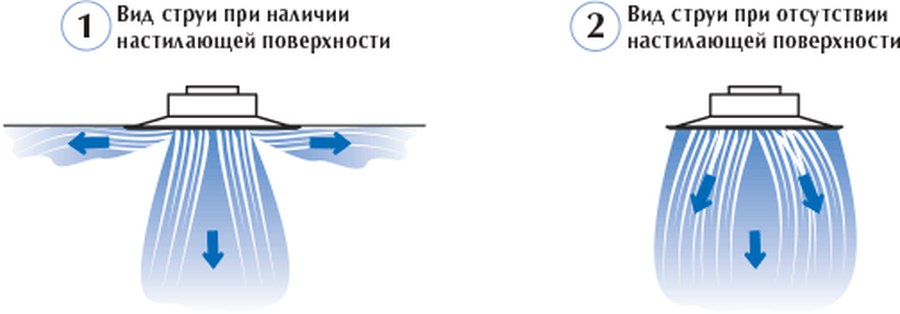

| Вид струи* | 1 | 2 | 1 | 2 | 1 | 2 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. | |
| 3 /ч | м 3 /ч | 360 | 360 | 640 | 640 | 955 | 955 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| пол. Па | Па | 10 | 10 | 13 | 13 | 11 | 11 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,2 | 2,8 | 1,7 | 4,0 | 2,4 | 4,7 | 2,8 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,5 | 1,1 | 0,7 | 1,6 | 1,0 | 1,9 | 1,1 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| 3 /ч | м 3 /ч | 510 | 510 | 905 | 905 | 1300 | 1300 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| пол. Па | Па | 20 | 20 | 25 | 25 | 21 | 21 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,2 | 4,0 | 2,4 | 5,7 | 3,4 | 6,5 | 3,9 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,5 | 1,6 | 1,0 | 2,3 | 1,4 | 2,6 | 1,6 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| 3 /ч | м 3 /ч | 715 | 715 | 1260 | 1260 | 1765 | 1765 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| пол. Па | Па | 39 | 39 | 49 | 49 | 38 | 38 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,2 | 5,6 | 3,4 | 7,9 | 4,7 | 8,8 | 5,3 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,5 | 2,3 | 1,4 | 3,2 | 1,9 | 3,5 | 2,1 | * Вид струи: 1– настилающаяся веерная; 2 – вертикальная коническая. |
| Vx, м/с | 0,75 | 1,5 | 0,9 | 2,1 | 1,3 | 2,3 | 1,4 | |
| 3 /ч | м 3 /ч | 1185 | 1185 | 2045 | 2045 | 2780 | 2780 | |
| пол. Па | Па | 108 | 108 | 129 | 129 | 94 | 94 | |
| Vx, м/с | 0,5 | 3,7 | 2,2 | 5,1 | 3,1 | 5,5 | 3,3 | |
| Vx, м/с | 0,75 | 2,5 | 1,5 | 3,4 | 2,1 | 3,7 | 2,2 |
Чертежи и графики
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
