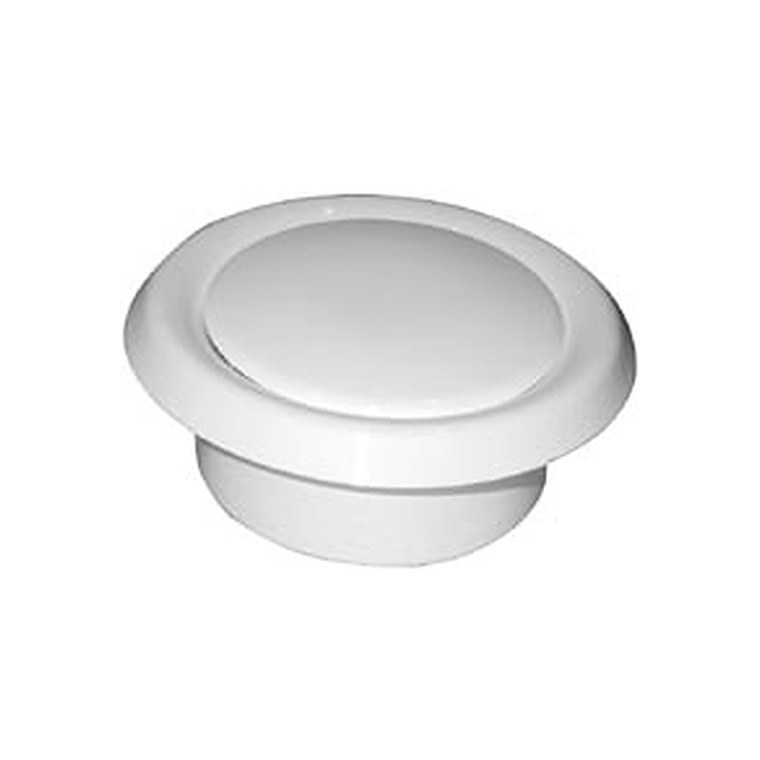

Диффузоры универсальные ДПУ-М
Диффузор Арктос. 21 типоразмер в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

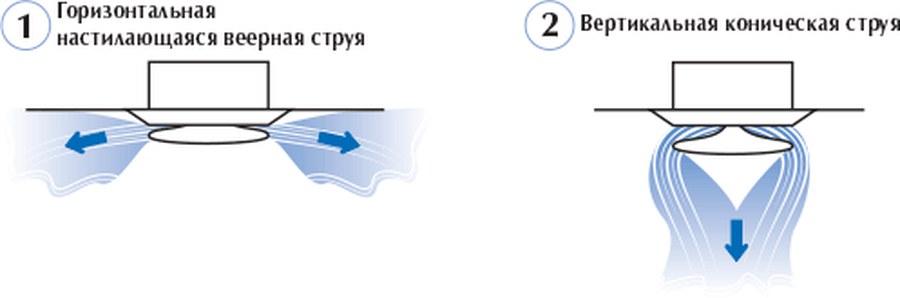

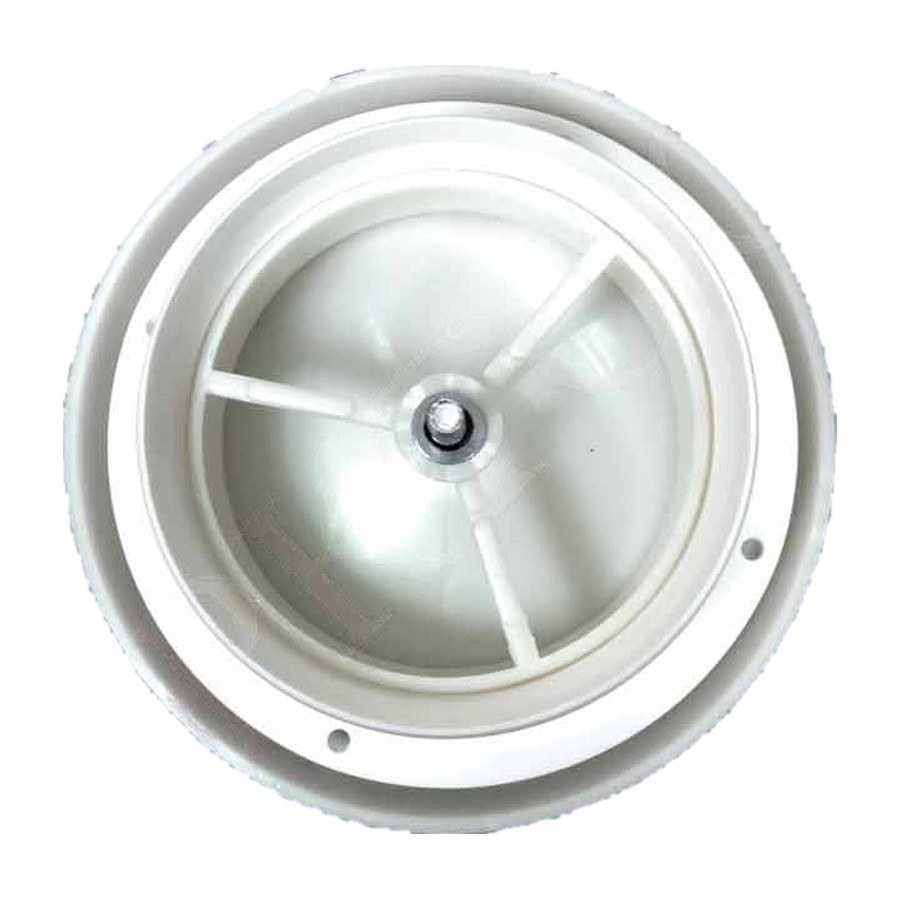

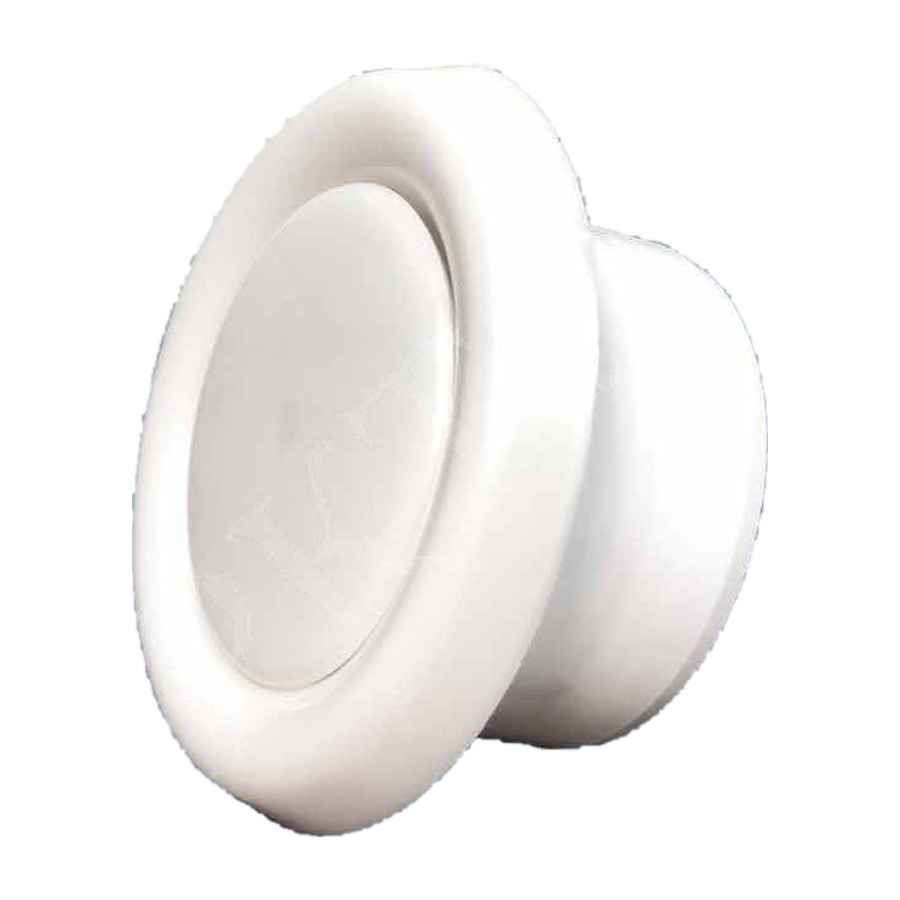

Диффузоры ДПУ-М предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования в помещениях различного назначения. Диффузоры ДПУ-М состоят из корпуса, присоединительного патрубка и центральной вставки в виде подвижного обтекателя. При перемещении центральной вставки вдоль оси корпуса изменяется вид формируемой приточной струи: от вертикальной смыкающейся конической до горизонтальной веерной.
Конструкция и работа
Диффузор раздаёт воздух в помещение веером или закрученной струёй: приточный поток быстро смешивается с комнатным воздухом, поэтому в рабочую зону он приходит уже с комфортной скоростью и без ощутимого перепада температуры.
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | F0 | ØA, | ØB, | C, | D, | Вес, |
|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | кг | |
| ДПУ-М 100 | 0,007 | 100 | 140 | 16 | 55 | 0,20 |
| ДПУ-М 125 | 0,011 | 125 | 170 | 16 | 55 | 0,25 |
| ДПУ-М 160 | 0,018 | 160 | 215 | 16 | 60 | 0,35 |
| ДПУ-М 200 | 0,029 | 200 | 258 | 16 | 60 | 0,45 |
| ДПУ-М 250 | 0,046 | 250 | 308 | 16 | 60 | 0,66 |
Данные для подбора
| N* | b, | LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | |||||||
| размер | мм | м, при | м, при | бойность, м | м, при | ||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | ||||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||||
| ДПУ-М – горизонтальная настилающаяся веерная струя (схема 1, b=0,1А)** | |||||||||||||||||||
| 100 | 10 | 10 | 55 | 34 | 0,7 | 0,3 | 80 | 73 | 1,1 | 0,4 | 120 | 163 | 1,6 | 0,6 | 0,4 | 160 | 290 | 0,8 | 0,6 |
| 125 | 12 | 12 | 85 | 33 | 0,9 | 0,4 | 120 | 66 | 1,3 | 0,5 | 170 | 133 | 1,8 | 0,7 | 0,5 | 230 | 243 | 1,0 | 0,6 |
| 160 | 13 | 16 | 140 | 34 | 1,2 | 0,5 | 220 | 83 | 1,8 | 0,7 | 330 | 187 | 2,7 | 1,1 | 0,7 | 410 | 288 | 1,4 | 0,9 |
| 200 | 16 | 20 | 200 | 26 | 1,3 | 0,5 | 320 | 68 | 2,1 | 0,8 | 450 | 134 | 2,9 | 1,2 | 0,8 | 610 | 246 | 1,6 | 1,1 |
| 250 | 20 | 25 | 280 | 21 | 1,4 | 0,6 | 520 | 71 | 2,7 | 1,1 | 720 | 136 | 3,7 | 1,5 | 1,0 | 1000 | 263 | 2,1 | 1,4 |
| ДПУ-М – горизонтальная настилающаяся веерная струя (схема 1, b=0,15А)** | |||||||||||||||||||
| 100 | 15 | 15 | 80 | 19,0 | 0,8 | 0,3 | 90 | 24 | 0,9 | 0,4 | 130 | 51 | 1,3 | 0,5 | 0,3 | 180 | 98 | 0,7 | 0,5 |
| 125 | 19 | 19 | 130 | 21,0 | 1,0 | 0,4 | 160 | 31 | 1,3 | 0,5 | 210 | 54 | 1,7 | 0,7 | 0,4 | 290 | 103 | 0,9 | 0,6 |
| 160 | 19 | 24 | 180 | 15,0 | 1,1 | 0,4 | 270 | 33 | 1,7 | 0,7 | 390 | 70 | 2,4 | 1,0 | 0,6 | 540 | 133 | 1,3 | 0,9 |
| 200 | 24 | 30 | 250 | 11,0 | 1,2 | 0,5 | 380 | 25 | 1,9 | 0,7 | 530 | 49 | 2,6 | 1,0 | 0,7 | 700 | 86 | 1,4 | 0,9 |
| 250 | 30 | 37,5 | 350 | 8,6 | 1,4 | 0,5 | 620 | 27 | 2,4 | 1,0 | 860 | 52 | 3,4 | 1,3 | 0,9 | 1180 | 97 | 1,8 | 1,2 |
| ДПУ-М – вертикальная коническая струя (схема 2, b=0,2А) | |||||||||||||||||||
| 100 | 20 | 20 | 80 | 16,0 | 2,0 | 0,8 | 100 | 25 | 2,5 | 1,0 | 150 | 55 | 3,7 | 1,5 | 1,0 | 200 | 98 | 2,0 | 1,3 |
| 125 | 25 | 25 | 130 | 17,0 | 2,6 | 1,0 | 180 | 32 | 3,6 | 1,4 | 250 | 62 | 5,0 | 2,0 | 0,4 | 350 | 122 | 2,8 | 1,9 |
| 160 | 26 | 32 | 180 | 12,0 | 2,8 | 1,1 | 330 | 40 | 5,1 | 2,0 | 450 | 75 | 7,0 | 2,8 | 0,5 | 620 | 143 | 3,9 | 2,6 |
| 200 | 32 | 40 | 250 | 8,9 | 3,1 | 1,2 | 450 | 29 | 5,5 | 2,2 | 600 | 52 | 7,3 | 2,9 | 0,6 | 800 | 92 | 3,9 | 2,6 |
| 250 | 40 | 50 | 350 | 7,0 | 3,4 | 1,4 | 720 | 29 | 7,0 | 2,8 | 990 | 56 | 9,6 | 3,8 | 0,7 | 1350 | 104 | 5,2 | 3,5 |
| * N – количество оборотов центральной вставки против часовой стрелки, вращение осуществляется из положения заподлицо с корпусом. | |||||||||||||||||||
| ** При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | |||||||||||||||||||
| Типо- | N* | b, | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||
|---|---|---|---|---|---|---|---|---|
| размер | мм | L0, | ∆Pпол | L0, | ∆Pпол | L0, | ∆Pпол | |
| м3/ч | Па | м3/ч | Па | м3/ч | Па | |||
| ДПУ-М, b=0,1А | ||||||||
| 100 | 10 | 10 | 80 | 64 | 120 | 145 | 150 | 226 |
| 125 | 12 | 12 | 100 | 39 | 170 | 112 | 230 | 205 |
| 160 | 13 | 16 | 170 | 40 | 240 | 79 | 340 | 159 |
| 200 | 16 | 20 | 250 | 35 | 300 | 50 | 500 | 138 |
| 250 | 20 | 25 | 350 | 27 | 450 | 44 | 750 | 123 |
| ДПУ-М, b=0,15А | ||||||||
| 100 | 15 | 15 | 130 | 48 | 170 | 81 | 230 | 149 |
| 125 | 19 | 19 | 170 | 31 | 230 | 57 | 330 | 118 |
| 160 | 19 | 24 | 250 | 24 | 370 | 52 | 500 | 96 |
| 200 | 24 | 30 | 350 | 19 | 510 | 40 | 750 | 87 |
| 250 | 30 | 37,5 | 500 | 15 | 700 | 30 | 1000 | 61 |
| ДПУ-М, b=0,2А | ||||||||
| 100 | 20 | 20 | 130 | 32 | 170 | 55 | 230 | 101 |
| 125 | 25 | 25 | 170 | 21 | 230 | 39 | 330 | 80 |
| 160 | 26 | 32 | 250 | 16 | 370 | 36 | 500 | 65 |
| 200 | 32 | 40 | 350 | 13 | 510 | 27 | 750 | 59 |
| 250 | 40 | 50 | 500 | 10 | 700 | 20 | 1000 | 42 |
| * N – количество оборотов центральной вставки против часовой стрелки, вращение осуществляется из положения заподлицо с корпусом. | ||||||||

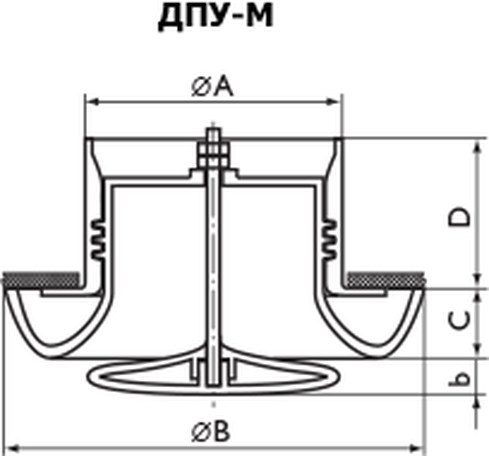

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
