Описание

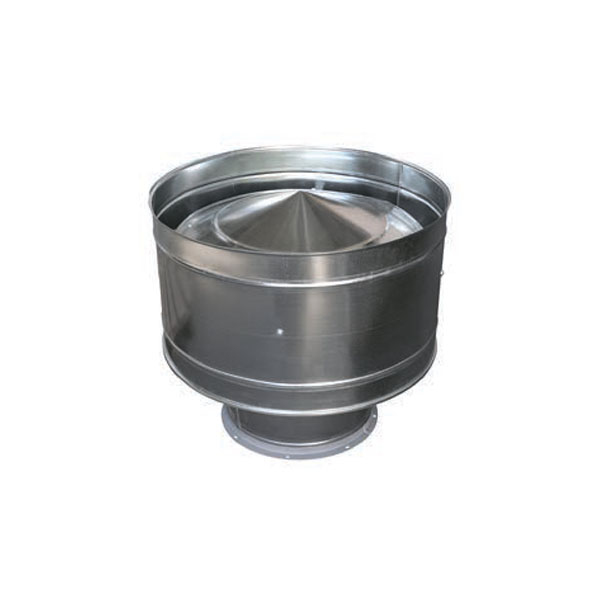

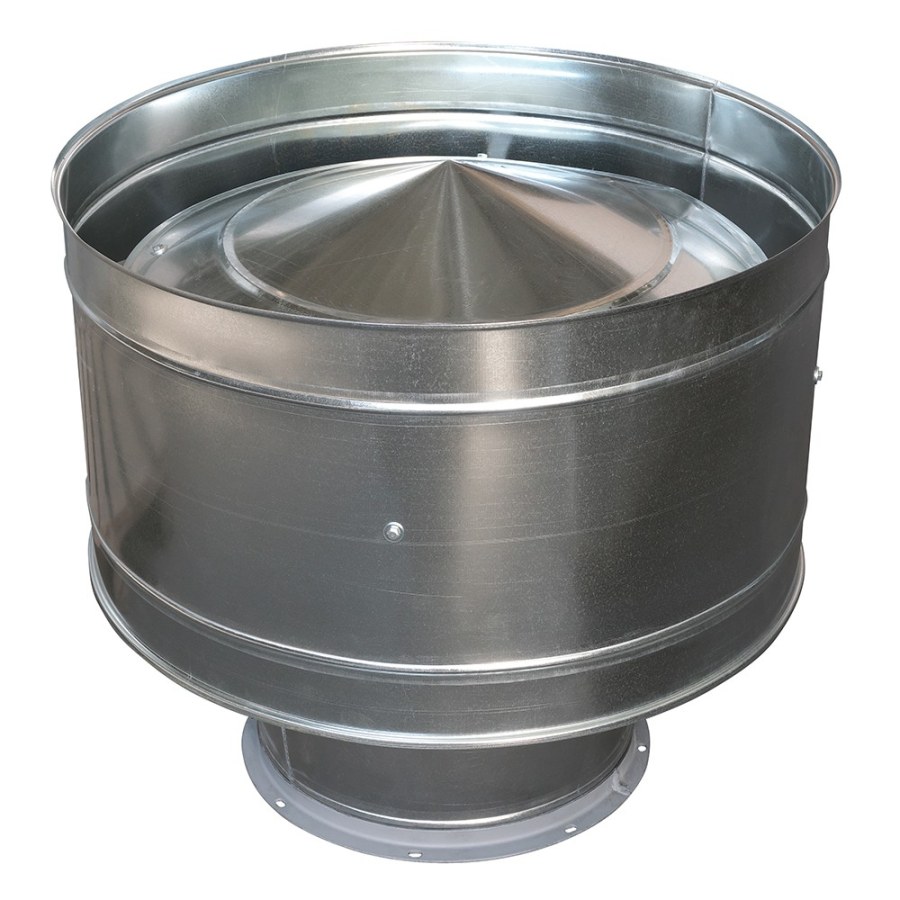

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций.
До диаметра 400 мм – дефлектор имеет ниппельное соединение, свыше 400 мм – соединение на фланцах.
Характеристики
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
D1 |
H |
H2 |
Масса, кг |
|
Дефлектор-D100 |
100 |
220 |
285 |
110 |
1,0 |
|
Дефлектор-D125 |
125 |
280 |
316 |
140 |
1,5 |
|
Дефлектор-D160 |
160 |
350 |
436 |
198 |
2,2 |
|
Дефлектор-D180 |
180 |
400 |
475 |
235 |
3,0 |
|
Дефлектор-D200 |
200 |
420 |
505 |
242 |
3,4 |
|
Дефлектор-D225 |
225 |
460 |
555 |
264 |
4,6 |
|
Дефлектор-D250 |
250 |
480 |
620 |
300 |
6,0 |
|
Дефлектор-D280 |
280 |
557 |
724 |
314 |
7,0 |
|
Дефлектор-D315 |
315 |
616 |
760 |
300 |
8,0 |
|
Дефлектор-D355 |
355 |
680 |
828 |
410 |
12,4 |
|
Дефлектор-D400 фл25 |
400 |
740 |
675 |
405 |
16,7 |
|
Дефлектор-D450 фл25 |
450 |
840 |
784 |
474 |
22,7 |
|
Дефлектор-D500 фл25 |
500 |
950 |
864 |
484 |
31,8 |
|
Дефлектор-D560 фл25 |
560 |
1112 |
964 |
654 |
38,3 |
|
Дефлектор-D630 фл25 |
630 |
1200 |
1080 |
690 |
46,5 |
|
Дефлектор-D710 фл25 |
710 |
1372 |
1150 |
780 |
74,8 |
|
Дефлектор-D800 фл25 |
800 |
1530 |
1355 |
900 |
104,2 |
|
Дефлектор-D900 фл25 |
900 |
1750 |
1490 |
1040 |
139,4 |
|
Дефлектор-D1000 фл25 |
1000 |
1700 |
1670 |
1230 |
178,6 |
По отдельной заявке изготавливаются дефлекторы нестандартных размеров.
