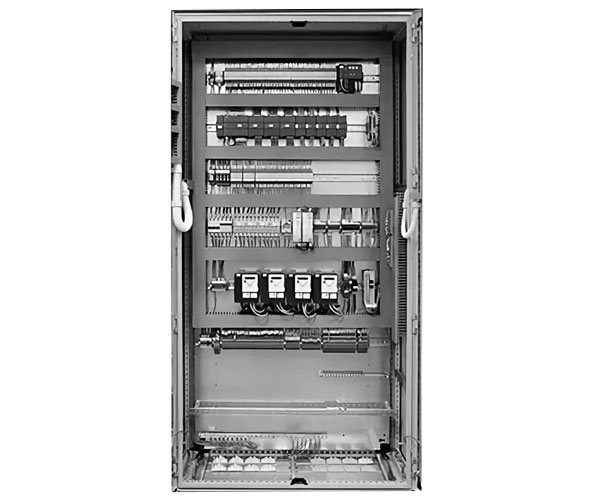

Блок управления SBU
В корпусе блока управления объединены:
- силовая часть: предназначена для управления сервоприводами воздушных клапанов, вентиляторами и циркуляционными насосами;
- управляющая часть: предназначена для управления автоматикой и защиты силовой части. Изготавливаются в навесном корпусе настенного исполнения:
- корпуса модульные пластиковые навесные c прозрачной крышкой компании TEKFOR, степень защиты – IP65 при закрытой крышке и IP45 при открытой крышке;
- корпуса модульные металлические навесные, степень защиты – IP31 (IP54) при закрытой крышке. Все элементы управления и индикации расположены:
- за прозрачной крышкой (пластиковые корпуса);
- на передней дверце блока (металлические корпуса).
Силовая часть блока состоит из автоматических выключателей, контакторов, реле, cветосигнальных индикаторов и клемм. В зависимости от заказанной вами конфигурации системы вентиляции, мы можем реализовать любые Ваши проекты на свободно программируемом контроллере.
В управления всеми системами вентиляции используются контроллеры компаний Segnetics (Pixel), Siemens, ELKO (TER-9). Блоки управления SBU собираются на элементной базе Schneider Electric, LS Industrial Systems (LG) , IEK®. Питание шкафов управления –220В АС (+10%/-10%) 50 Гц с заземляющим проводом или 380В АС (+10%/–10%) 50 Гц с нейтралью и заземляющим проводом в зависимости от модификации. Диапазон рабочих температур окружающей среды—от +5 до +40°С. Относительная влажность в помещении—95%.
Управляющие блоки предназначены для установки внутри помещений, в непыльной, сухой среде без химических веществ. Все блоки управления производства изготовлены на основе требований ТУ 4862-002-68121117-2013. Блоки управления SBU предназначены для управления работой систем вентиляции (центральными кондиционерами, канальными приточными установками, канальными вентиляторами, тепловыми завесами) применяются для комплексной защиты и управления системами вентиляции с водяным калорифером (нагрев), электрическим калорифером, водяным/фреоновым охлаждением или рециркуляцией.
