Описание

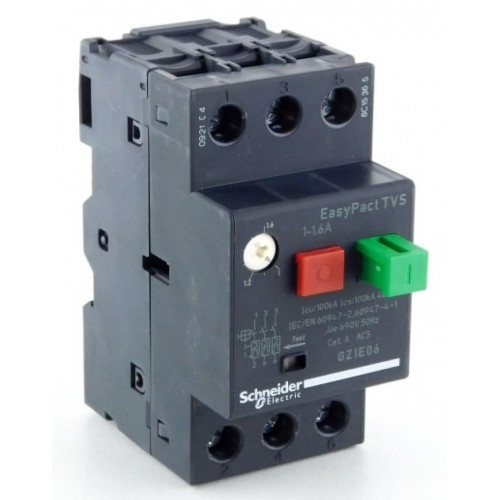

Автоматические выключатели защиты двигателя GZ1E14 предназначены для управления и защиты трехфазных асинхронных электродвигателей от короткого замыкания и перегрузки.
Применяются в системах управления насосами, в системах с дренажными насосами, в станциях подъема, в системах с водозаборными емкостями, в системах с канализационными насосами, вентиляции, станках и оборудовании с электродвигателями.
Технические характеристики
- Номинальное напряжение: ~ 220-660 В;
- Рабочая температура: 0…40 °С ;
- Монтаж: на 35 мм DIN-рейку;
- Степень защиты: IP20;
- Присоединение: через зажимы для гибких проводов сечением до 6 мм²;
- Усилие затяжки: 1,7 Н*м;
- Коммутационная износостойкость: не менее 10 000 циклов;
- Максимальная частота коммутации: 25 циклов/час;
- Дополнительные контакты с боковым креплением GVAN-11.
Таблица подбора автоматического выключателя по мощности двигателя
| Наименование автоматического выключателя | Мощность подключаемого двигателя | Уставка теплового расцепителя, А |
| GZ1E04 | Мощность двигателя менее 0,18 кВт | 0,4 … 0,63 |
| GZ1E05 | Мощность двигателя 0,18 кВт | 0,63 … 1 |
| GZ1E06 | Мощность двигателя 0,25 или 0,37 кВт | 1 … 1,6 |
| GZ1E07 | Мощность двигателя 0,55 или 0,75 кВт | 1,6 … 2,5 |
| GZ1E08 | Мощность двигателя 1,1 или 1,5 кВт | 2,5 … 4 |
| GZ1E10 | Мощность двигателя 2,2 кВт | 4 … 6,3 |
| GZ1E14 | Мощность двигателя 3 или 4 кВт | 6 … 10 |
| GZ1E16 | Мощность двигателя 5,5 кВт | 9 … 14 |
| GZ1E20 | Мощность двигателя 7,5 кВт | 13 … 18 |
| GZ1E21 | Мощность двигателя менее 11 кВт | 17 … 23 |
| GZ1E22 | Мощность двигателя 11 кВт | 20 … 25 |
| GZ1E32 | Мощность двигателя 15 | 24 … 32 |
| GV3P40 | Мощность двигателя 18 кВт | 30 … 40 |
| GV3P50 | Мощность двигателя 22 кВт | 37 … 50 |
| GV3P65 | Мощность двигателя 30 кВт | 48 … 65 |
