Подробное описание
Используется для перекрытия потока воздуха через агрегат; регулирования потока воздуха; регулирования степени смешения потоков наружного и вытяжного воздуха. Изготавливается из алюминиевого профиля, снабжена резиновым уплотнителем для снижения риска примерзания лопаток друг к другу в зимний период. Шестеренчатый пластиковый привод лопаток расположен внутри алюминиевого каркаса, что позволяет предотвратить попадание пыли и абразивных веществ между шестерёнками. Управление поворотом лопаток может осуществляться как электроприводом, так и вручную.
K1

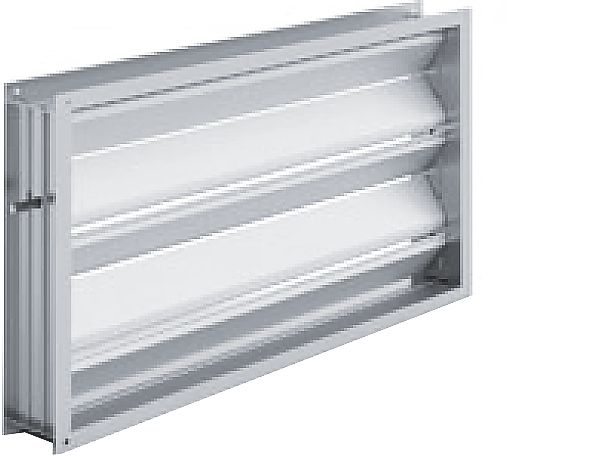

Заслонка
K1—вертикальная
K2—горизонтальная
Технические характеристики

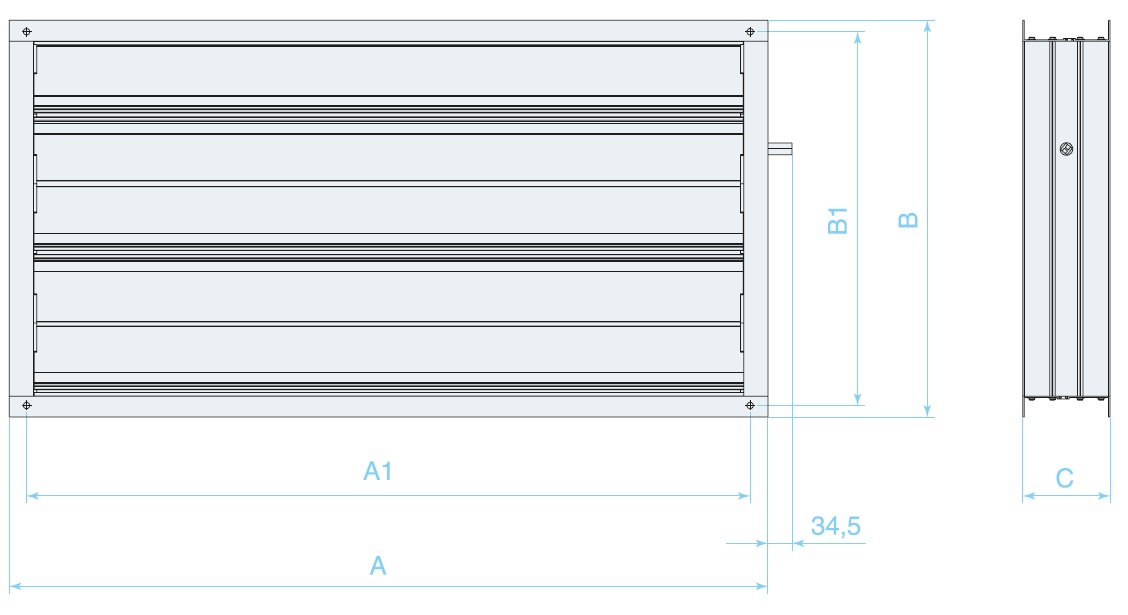

| Типоразмер | Секция K1 | Секция K2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A, мм | A1, мм | B, мм | B1, мм | C, мм | A, мм | A1, мм | B, мм | B1, мм | C, мм | |
| 6 | 1040 | 1020 | 540 | 510 | 125 | 1040 | 1020 | 540 | 510 | 125 |
| 7 | 1040 | 1020 | 740 | 710 | 125 | 1040 | 1020 | 540 | 510 | 125 |
| 8 | 1240 | 1220 | 740 | 710 | 125 | 1240 | 1220 | 540 | 510 | 125 |
| 12 | 1358 | 1338 | 840 | 810 | 125 | 1358 | 1338 | 1040 | 1010 | 125 |
| 20 | 1582 | 1562 | 1040 | 1010 | 125 | 1582 | 1562 | 1040 | 1010 | 125 |
| 25 | 1968 | 1948 | 1440 | 1410 | 125 | 1968 | 1948 | 1040 | 1010 | 125 |
| 30 | 2408 | 2388 | 1440 | 1410 | 125 | 2408 | 2388 | 1040 | 1010 | 125 |
| 35 | 2408 | 2388 | 1940 | 1910 | 125 | 2408 | 2388 | 1540 | 1512 | 125 |
