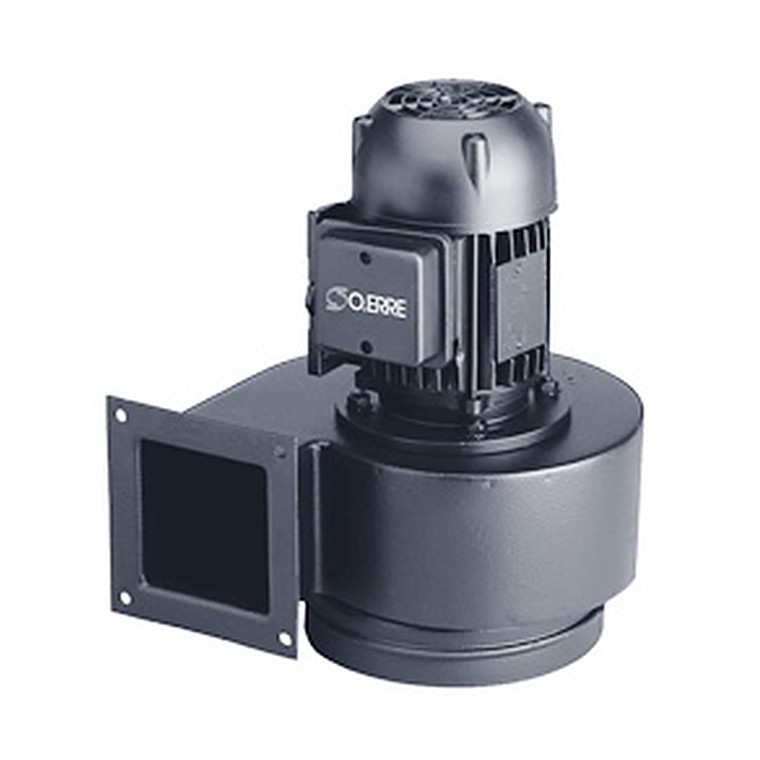

Центробежные взрывозащищенные вентиляторы CB Ex-ATEX

Центробежные взрывозащищенные вентиляторы с односторонним всасыванием CB Ex-ATEX предназначены для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты – 1ExdIIС.
Вентиляторы CB Ex-ATEX оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашиваются в черный цвет, рабочее колесо из алюминия. Стандартное положение корпуса вентилятора – CCW 360. Исполнения с другим положением корпуса поставляются под заказ. Степень защиты электродвигателя IP 55.

Установка

Вентиляторы можно устанавливать в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов не допускается.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата.
Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары

Гибкие вставки, глушитель, хомуты, и другие вентиляционные принадлежности.

Технические характеристики

Модель Напряже-
ние, В/Гц
Номиналь-
ная мощ-
ность, Вт
Ток,
А
Частота вращ., об/мин Макс. t,
°C
Уровень шума,
дБ(А)*
Вес,
кг
Схема эл. подключе-
ния
CB 230 2M Ex-ATEX 230/50 450 2,5 2750 60 76 13 1ExdllCT3 14
CB 230 2T Ex-ATEX 400/50 400 0,8 2750 60 76 13 1ExdllCT6 8
CB 240 2M Ex-ATEX 230/50 850 3,8 2750 60 83 19 1ExdllCT3 14
CB 240 2T Ex-ATEX 400/50 800 1,3 2800 60 83 19 1ExdllCT6 8



Размеры, мм

Модель A B ØC D E F G Y K I M P Q R S T U z Øa
CB 230 2M Ex-ATEX 96 94 180 91 127 122 247 63 42 235 371 135 135 114 114 88 88 4 8,2
CB 230 2T Ex-ATEX 96 94 180 91 127 122 247 63 42 235 371 135 135 114 114 88 88 4 8,2
CB 240 2M Ex-ATEX 112 112 200 117 146 150 300 71 45 265 422 152 152 126 126 100 100 4 8,2
CB 240 2T Ex-ATEX 112 112 200 117 146 150 300 71 45 265 422 152 152 126 126 100 100 4 8,2

Монтаж

  • Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.
