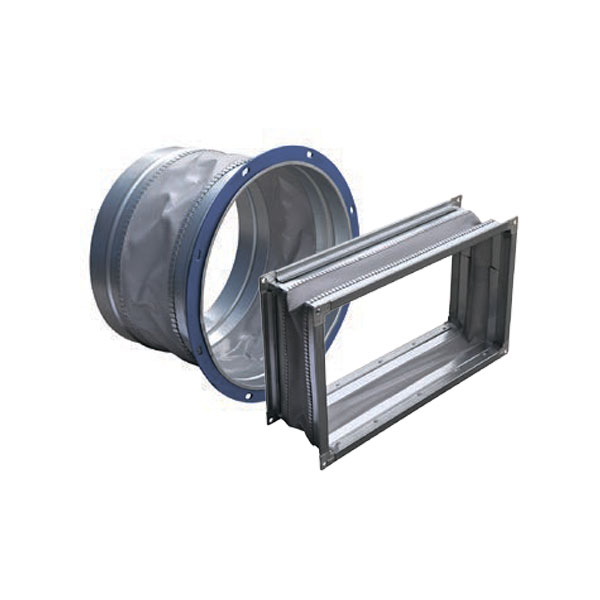

Вставка гибкая ВГП-ВРН/ВРВ

Вставка гибкая ВГП-ВРН/ВРВ
Вставка гибкая ВГП-ВРН/ВРВ
Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С. Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.

Характеристики

Габаритные и присоединительные размеры вставок гибких круглых

Модель

№ вентилятора

D

D1

n, шт

Масса, кг

Фланец из полосы
ВГК-ВРН/ВРВ-2,0-Ф/Ф-О

2,0

200

235

4

1,7

25
ВГК-ВРН/ВРВ-2,5-Ф/Ф-О

2,5

250

289

4

2

25
ВГК-ВРН/ВРВ-2,8-Ф/Ф-О

2,8

280

309

4

2,2

25
ВГК-ВРН/ВРВ-3,1-Ф/Ф-О

3,15

315

349

8

2,4

25
ВГК-ВРН/ВРВ-3,5-Ф/Ф-О

3,55

355

384

8

2,7

25
ВГК-ВРН/ВРВ-4,0-Ф/Ф-О

4,0

400

434

8

3,1

25
ВГК-ВРН/ВРВ-4,5-Ф/Ф-О

4,5

450

479

8

3,5

25
ВГК-ВРН/ВРВ-5,0-Ф/Ф-О

5,0

500

534

16

3,8

25
ВГК-ВРН/ВРВ-5,6-Ф/Ф-О

5,6

560

589

16

4,3

25
ВГК-ВРН/ВРВ-6,3-Ф/Ф-О

6,3

630

665

16

4,8

25
ВГК-ВРН/ВРВ-7,1-Ф/Ф-О

7,1

710

739

16

5,4

25
ВГК-ВРН/ВРВ-8,0-Ф/Ф-О

8,0

800

829

16

6,1

25
ВГК-ВРН/ВРВ-9,0-Ф/Ф-О

9,0

900

938

16

6,8

25
ВГК-ВРН/ВРВ-10,0-Ф/Ф-О

10,0

1000

1030

16

7,5

25
ВГК-ВРН/ВРВ-11,2-Ф/Ф-О

11,2

1120

1164

16

8,5

25
ВГК-ВРН/ВРВ-12,5-Ф/Ф-О

12,5

1250

1280

16

9,5

25

МАРКИРОВКА:

Вставка гибкая ВГК-ВРН/ВРВ-2,0-Ф/Ф-О  где:  ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН/ВРВ; 2,0 – типоразмер вставки гибкой круглой (номер вентилятора); Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф - фланец-фланец; О – исполнение вставки гибкой круглой: общепромышленное. Вставка гибкая ВГК-ВРН/ВРВ-2,5-Ф/Н-О  где:  ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН/ВРВ; 2,5 – типоразмер вставки гибкой круглой (номер вентилятора); Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель; О – исполнение вставки гибкой круглой: общепромышленное.

Габаритные и присоединительные размеры вставок гибких прямоугольных

Модель

№ вент.

А

А1

В

В1

D

H

Масса, кг

Фланец

Уголок

Шина
ВГП-ВРН/ВРВ-2-Ш/Ш-О

2,0

275

255

161

140

9,5

167

1,6

-

20
ВГП-ВРН/ВРВ-2,5-Ш/Ш-О

2,5

346

325

198

177

9,5

167

2

-

20
ВГП-ВРН/ВРВ-2,8-Ш/Ш-О

2,8

383

362

222

201

9,5

167

2,3

-

20
ВГП-ВРН/ВРВ-3,1-Ш/Ш-О

3,15

420

399

240

219

9,5

167

2,5

-

20
ВГП-ВРН/ВРВ-3,5-Ш/Ш-О

3,55

475

454

270

251

9,5

167

2,8

-

20
ВГП-ВРН/ВРВ-4-Ш/Ш-О

4,0

533

512

304

283

9,5

167

3,1

-

20
ВГП-ВРН/ВРВ-4,5-Ш/Ш-О

4,5

595

574

341

320

9,5

167

3,4

-

20
ВГП-ВРН/ВРВ-5-Ш/Ш-О

5,0

673

642

385

354

11

215

5,5

-

30
ВГП-ВРН/ВРВ-5,6-Ш/Ш-О

5,6

749

718

426

395

11

215

6,6

-

30
ВГП-ВРН/ВРВ-6,3-Ш/Ш-О

6,3

831

800

473

442

11

215

7,4

-

30
ВГП-ВРН/ВРВ-7,1-Ш/Ш-О

7,1

930

899

529

498

11

215

8,3

-

30
ВГП-ВРН/ВРВ-8-Ш/Ш-О

8,0

1039

1008

595

564

11

215

9,2

-

30
ВГП-ВРН/ВРВ-9-Ш/Ш-О

9,0

1161

1132

664

633

11

215

10,3

-

30
ВГП-ВРН/ВРВ-10-Ш/Ш-О

10,0

1317

1270

753

706

11

215

11,5

32х32

-
ВГП-ВРН/ВРВ-11,2-Ш/Ш-О

11,2

1468

1425

833

787

11

215

12,8

32х32

-
ВГП-ВРН/ВРВ-12,5-Ш/Ш-О

12,5

1641

1594

927

880

11

215

14,3

32х32

-

МАРКИРОВКА:

Вставка гибкая ВГП-ВРН/В-2,0-Ш/Ш-О  где:  ВГП-ВРН/ВРВ – вставка гибкая прямоугольная для радиальных вентиляторов ВРН/ВРВ; 2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора); Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш - шина-шина; О – исполнение вставки гибкой прямоугольной: общепромышленное).
