Вентиляторы радиальные низкого давления типа ВР 80-75 ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 600°С в течение 120 минут.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
Мощность двигателя0,09—37 кВт
СтранаРоссия
СертификатС-RU.ПБ25.В.00863
Технические условияТУ 4861-009-57375659-2004
Температура средыдо +40оС
Полное давление1—1950 Па
Производительность200—61 000 м³/ч
ТипРадиальный вентилятор дымоудаления
БрендВЭЛТ
Подробно
Описание

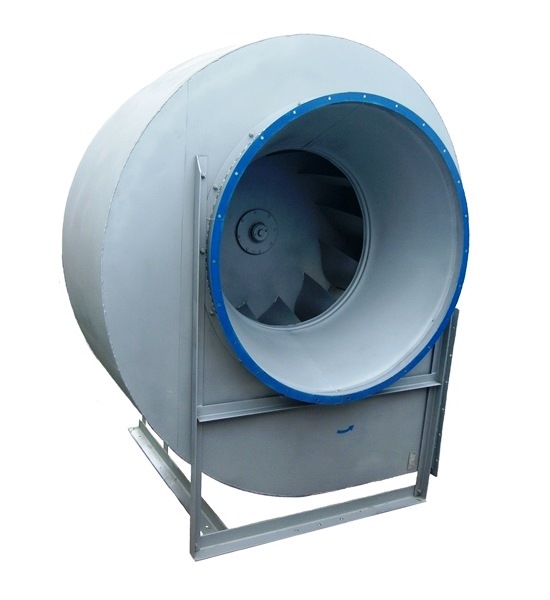

ВР 80-75 ДУ (аналог ВР 86-77 ДУ; ВЦ 4-75 ДУ; ВПВ-НД ДУ) — радиальный вентилятор дымоудаления производства ВЭЛТ. Низкого и среднего давления Одностороннего всасывания Корпус спиральный поворотный Количество лопаток - 12 (13) Направление вращения - правое и левое
Производительность200—61 000 м³/ч
Полное давление1—1950 Па
Мощность двигателя0,09—37 кВт
Технические условияТУ 4861-009-57375659-2004
Сертификат соответствияС-RU.ПБ25. В.00863
Температура средыдо +40оС
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Низкого и среднего давления
Одностороннего всасывания
Корпус спиральный поворотный Количество лопаток - 12 (13)
Направление вращения - правое и левое
Что это даёт
Работа в дыму 400 и 600 °CКонструкция и подшипниковый узел рассчитаны на удаление продуктов горения: вентилятор сохраняет работоспособность не менее двух часов при нормируемой температуре.
Двигатель вынесен из потокаВ исполнениях дымоудаления двигатель охлаждается наружным воздухом, а вал защищён теплоизолирующей вставкой — это и даёт нормируемое время работы.
Сертификат пожарной безопасностиВентилятор поставляется с сертификатом соответствия требованиям пожарной безопасности — документ принимают органы экспертизы и надзора.
Совместимость с автоматикойПуск от системы противопожарной автоматики, щиты управления и клапаны дымоудаления подбираются в один комплект.
Где применяется
системы вытяжной противодымной вентиляции жилых, общественных и производственных зданий
дымоудаление из коридоров, холлов и путей эвакуации
подземные и надземные автостоянки
аварийная вентиляция технологических помещений
Технические характеристики
Типоразмер
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление при 20 °C, Па
Давление при 400 °C, Па
Давление при 600 °C, Па
ВР 80-75-2,0 ДУ Исполнение 1 Дн=1,0
АИС56В4
0,09
1500
200-410
100-20
40-10
30-5
ВР 80-75-2,0 ДУ Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
250-450
120-30
50-20
60-10
ВР 80-75-2,0 ДУ Исполнение 1 Дн=1,0
АИР56В2
0,25
3000
450-970
470-140
200-80
160-50
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР56А4
0,12
1500
650-950
200-90
60-10
30-1
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР56В4
0,18
1500
650-990
200-90
60-10
30-1
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
400-1000
200-90
60-10
30-1
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
345-1035
210-100
65-5
32-1
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИМ71А4
0,55
1500
450-1050
210-100
65-5
32-1
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР71В4
0,75
1500
650-1050
210-100
65-5
32-1
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР63А2
0,37
3000
550-1650
490-300
220-110
160-25
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР63В2
0,55
3000
525-2000
695-275
270-40
225-30
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР71А2
0,75
3000
550-2050
700-300
275-35
230-30
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР71В2
1,1
3000
600-2100
750-340
290-45
235-45
ВР 80-75-2,5 ДУ Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
650-2150
780-370
300-50
240-50
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИР80В6
1,1
1000
4700-8300
380-350
170-160
130-120
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИР90L6
1,5
1000
4800-10000
470-350
200-160
165-120
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИР100L6
2,2
1000
4990-11800
640-360
280-165
210-125
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
А112МА6
3,0
1000
6200-12000
750-530
320-220
245-185
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИР100L4
4,0
1500
8530-15260
1095-300
480-140
360-100
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИР112М4
5,5
1500
8600-17000
1220-400
520-175
390-140
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИР132S4
7,5
1500
8880-18700
1465-430
630-180
500-150
ВР 80-75-6,3 ДУ Исполнение 1 Дн=1,0
АИРМ132М4
11,0
1500
9200-19800
1550-700
660-290
520-230
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
5А112МВ8
3,0
750
7500-10600
650-500
280-220
220-140
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИРМ132S8
4,0
750
7500-10900
650-400
280-160
220-90
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИРМ132М8
5,5
750
7550-11800
690-380
300-150
240-80
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИР112МВ6
4,0
1000
9500-17000
740-270
325-105
250-70
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИР132S6
5,5
1000
9600-21490
1045-290
440-110
350-75
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИР132М6
7,5
1000
12000-23000
1150-580
480-260
370-185
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИР160S6
11,0
1000
13000-24000
1280-700
560-310
410-240
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
5А160М4
18,5
1500
15000-31000
1900-1000
800-425
600-340
ВР 80-75-8 ДУ Исполнение 1 Дн=1,0
АИР180S4
22,0
1500
15100-32000
1950-1050
850-430
650-350
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
АИРМ132М8
5,5
750
14000-26850
730-400
340-180
280-130
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
АИР160S8
7,5
750
14500-27260
800-550
350-260
260-180
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
АИР160М8
11,0
750
14600-30200
820-600
360-270
270-200
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
АИР180М8
15,0
750
15300-30700
820-600
360-270
270-200
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
5А200L8
22,0
750
16000-31200
820-600
360-270
270-200
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
5А160S6
11,0
1000
22000-39000
1050-420
460-185
350-135
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
АИР160М6
15,0
1000
22800-39900
1100-450
500-190
380-150
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
АИР180М6
18,5
1000
23000-41000
1300-800
610-350
450-260
ВР 80-75-10 ДУ Исполнение 1 Дн=1,0
5А200М6
22,0
1000
23000-41900
1400-1000
670-440
490-340
ВР 80-75-12,5 ДУ Исполнение 1 Дн=1,0
АИР180М8
15,0
750
26000-32000
980-600
430-360
320-190
ВР 80-75-12,5 ДУ Исполнение 1 Дн=1,0
5А200М8
18,5
750
29700-34100
1250-1300
540-560
420-450
ВР 80-75-12,5 ДУ Исполнение 1 Дн=1,0
5А200L8
22,0
750
30000-45000
1275-1200
550-525
425-395
Показаны 44 строк из 46 — полные таблицы в техническом листе.
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление при 20 °C, Па
Давление при 400 °C, Па
Давление при 600 °C, Па
АИР56В4
0,18
1500
760-1820
185-110
70-10
30-5
АИР63А4
0,25
1500
850-1840
280-130
140-20
60-10
АИР63В4
0,37
1500
900-1950
370-130
165-20
110-20
АИР71А4
0,55
1500
1000-2030
400-140
180-25
130-25
АИР71В4
0,75
1500
1050-2230
430-140
225-25
160-25
АИР80А4
1,1
1500
1100-2290
450-200
230-60
180-30
АИР71В2
1,1
3000
1050-3200
1030-280
440-120
340-50
АИР80А2
1,5
3000
1115-3455
1340-270
550-120
440-50
АИР80В2
2,2
3000
1500-3800
1350-480
555-300
450-220
АИР90L2
3,0
3000
1500-4000
1350-680
560-360
455-260
АИР63В6
0,25
1000
1400-2700
210-120
80-30
50-10
АИР71А6
0,37
1000
1300-2700
270-180
110-70
75-40
АИР71В6
0,55
1000
1300-2800
300-200
130-80
100-50
АИР80А6
0,75
1000
1300-2800
320-210
140-85
105-55
АИР71А4
0,55
1500
2100-4400
480-214
205-85
160-55
АИР71В4
0,75
1500
2200-4500
500-200
210-80
165-50
АИР80А4
1,1
1500
2410-4510
530-210
220-85
170-55
АИР100S2
4,0
3000
2800-7500
2060-1245
830-650
625-440
АИР100L2
5,5
3000
4300-8300
2200-1250
900-655
700-470
АИР71В6
0,55
1000
2750-4100
340-215
160-95
115-70
АИР80А6
0,75
1000
3000-5615
405-225
190-110
140-75
АИР80В6
1,1
1000
3080-5700
460-315
250-140
170-100
АИР100L6
2,2
1000
3100-5700
470-320
255-145
175-102
Показаны 24 строк из 29 — полные таблицы в техническом листе.
Габаритные и присоединительные размеры

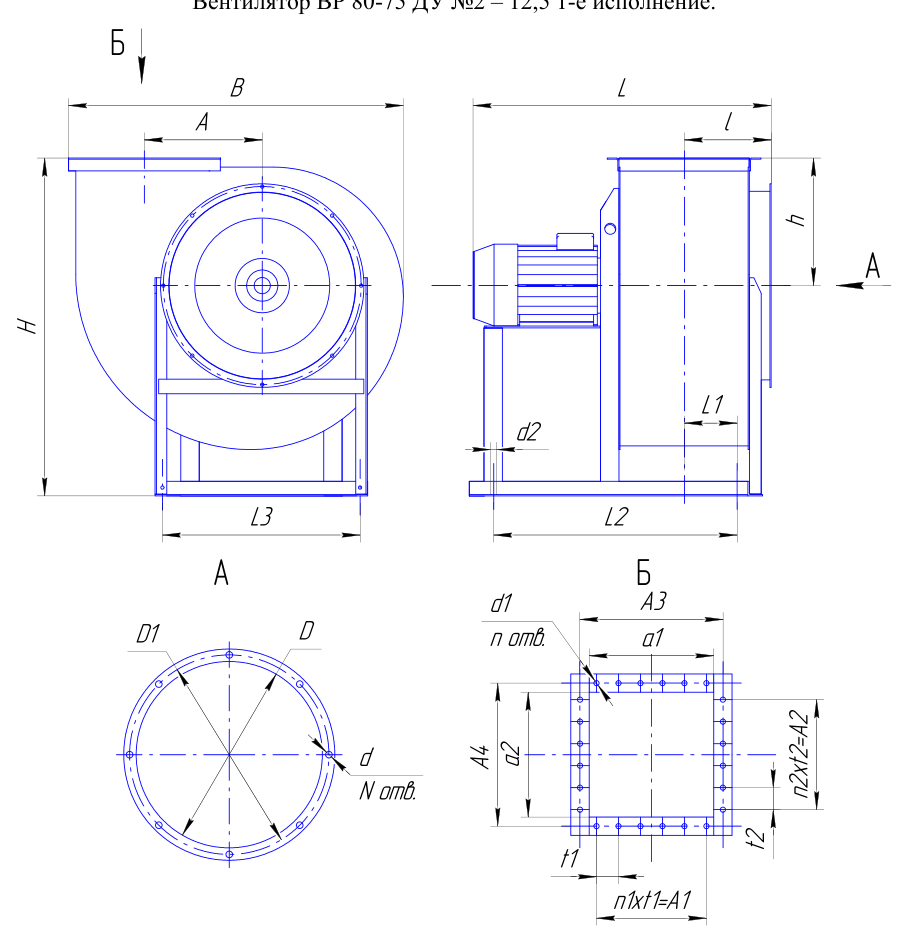

Габаритные и присоединительные размеры — ВР 80-75 ДУ (аналог ВР 86-77 ДУ; ВЦ 4-75 ДУ; ВПВ-НД ДУ). Открыть в полном размере
вент
В
А
А1
А2
А3
А4
а1
а2
Lmax
l
h
H
L1
2
383
140
100
100
170
170
140
140
500
128
150
410
32
2,5
475
163
100
100
200
200
175
175
530
145
185
495
6
3,15
602
208
200
200
245
245
220
220
630
165
228
625
52
4
740
260
200
200
300
300
270
270
730
205
277
780
106
5
915
324
300
300
380
380
350
350
810
245
339
905
140
6,3
1143
410
400
400
470
470
441
441
995
290
420
1150
230
8
1446
520
600
600
600
600
560
560
1300
380
533
1445
252
10
1785
640
750
750
750
750
700
700
1580
450
650
1785
312
12
2145
780
750
750
880
880
840
840
1650
520
755
2150
377
12,5
2145
780
750
750
930
930
875
875
1690
540
755
2200
425
Как подобрать
подбирайте по расчёту противодымной вентиляции: расход дымовых газов, сопротивление сети и нормируемая температура (400 или 600 °C)
проверьте требуемое время работы: 60 или 120 минут — от этого зависит исполнение
учтите, что производительность при 400 и 600 °C ниже, чем при 20 °C — в таблице приведены обе величины
к вентилятору подберите клапан дымоудаления, щит управления и, при необходимости, монтажный стакан
Монтаж и эксплуатация
монтаж строго по проекту противодымной вентиляции, с обеспечением доступа для обслуживания
кабельные линии питания и управления выполняются огнестойкими
после монтажа проводятся приёмо-сдаточные испытания с замером фактических расходов
периодические проверки работоспособности — не реже одного раза в год
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69. Температура окружающей среды от -40оС до +40оС ( от -10оС до 45оС для вентиляторов тропического исполнения). Вентиляторы радиальные низкого давления типа ВР 80-75 ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 600°С в течение 120 минут.
Важно знать
Дымоудаление — не «обычный вентилятор»
Замена вентилятора дымоудаления на общепромышленный недопустима: при пожаре теряется нормируемое время работы, а объект не проходит проверку надзорных органов.
Документация. Технический лист с полными таблицами и чертежами — ВР 80-75 ДУ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
