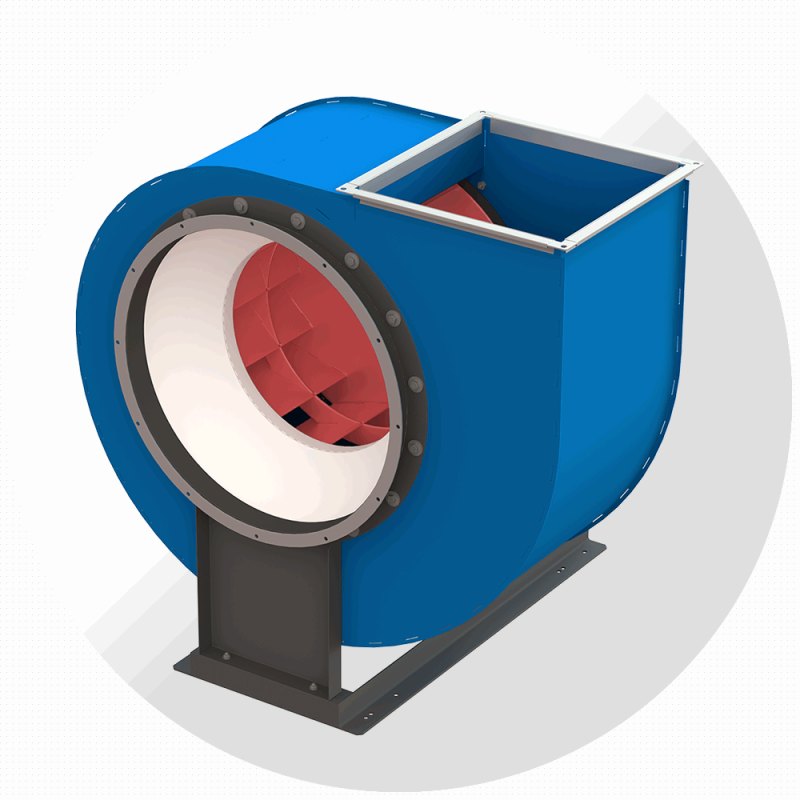

Радиальный вентилятор ВР-80-70 №7,1, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Радиальный вентилятор ВР-80-70 №7 — радиальный вентилятор низкого и среднего давления с назад загнутыми лопатками завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 6 исполнений по двигателю: производительность от 3200 до 21 600 м³/ч, полное давление до 1517 Па, мощность 1,1–11 кВт.
Самая массовая серия завода: заменяет Ц4-75, ВР-80-75 и ВР-86-77, работает в системах вентиляции и кондиционирования зданий любого назначения. Корпус спиральный поворотный, правого и левого вращения.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-7,1-090-7,5-1500 | 0,90 | 5000–18 400 | 1361…461 | 1328…204 | АИР132S4 | 7,5 | 1455 | 260 |
| ВР-80-70-7,1-095-11-1500 | 0,95 | 6000–21 600 | 1517…512 | 1471…157 | АИР132M4 | 11 | 1450 | 270 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-7,1-090-2,2-1000 | 0,90 | 4200–12 000 | 576…195 | 562…86 | АИР100L6 | 2,2 | 940 | 215 |
| ВР-80-70-7,1-095-3-1000 | 0,95 | 9000–14 100 | 642…217 | 623…66 | АИР112MА6 | 3 | 950 | 230 |
750 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-80-70-7,1-090-1,1-750 | 0,90 | 3200–8900 | 322…109 | 314…48 | АИР90LВ8 | 1,1 | 710 | 210 |
| ВР-80-70-7,1-095-1,5-750 | 0,95 | 3700–10 500 | 359…121 | 348…37 | АИР100L8 | 1,5 | 700 | 220 |
Расшифровка обозначения
ВР-80-70-7,1-095-3-1000
| ВР-80-70 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090 = 0,9; 100 = 1,0; 110 = 1,1 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
| Пр0 / Л90 | направление вращения и угол поворота корпуса |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-80-70, мм
| Обозначение вентилятора | А | h | D | D1 | L max | L1 | С | С1 | С2 | С3 | c | а | М | b | d | d1 | n, шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-7,1 | 460 | 800 | 710 | 740 | 1125 | 335 | 1037 | 700 | 410 | 305 | 120 | 496 | 533 | 30 | 13 | 12 | 12 |
Габаритные размеры при различных положениях корпуса ВР-80-70, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-80-70-7,1 | 1275 | 530 | 485 | 1150 | 490 | 865 | 1105 | 620 | 740 | 1440 | 575 | 670 | 1105 | 620 | 530 | 1440 | 575 | 870 |
Конструкция и особенности
- Низкого и среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Приточные и вытяжные установки производственных зданий
- Системы кондиционирования и воздушного отопления
- Технологические линии, сушильные камеры, аспирация чистого воздуха
- Замена вентиляторов Ц4-75 и ВР-80-75
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-80-70, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
