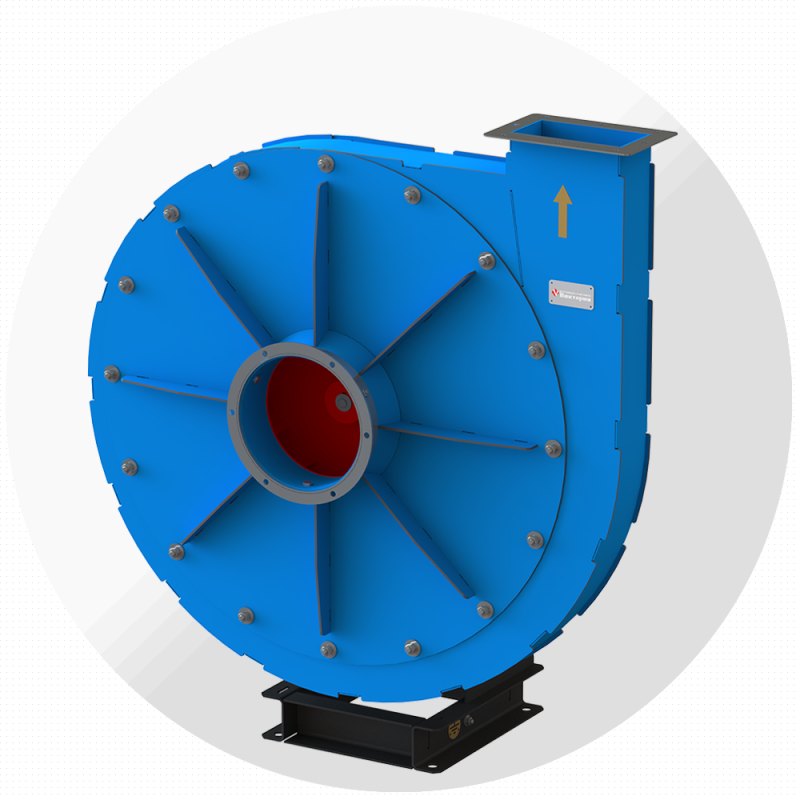

Вентилятор высокого давления ВР-140-15 №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-140-15 №5 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 4 исполнения по двигателю: производительность от 200 до 1600 м³/ч, полное давление до 4401 Па, мощность 0,25–3 кВт.
Серия для малых расходов и высокого давления: наддув, продувка, подача воздуха в технологические аппараты. Заменяет ВР-12-26 и ВЦ 10-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5-095-2,2-3000 | 0,95 | 500–1400 | 3970…2698 | 3767…947 | АИР80В2 | 2,2 | 2880 | 59 |
| ВР-140-15-5-100-3-3000 | 1,00 | 500–1600 | 4401…2990 | 4136…607 | АИР90L2 | 3 | 2870 | 65 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5-095-0,25-1500 | 0,95 | 200–700 | 958…651 | 909…228 | АИР63А4 | 0,25 | 1350 | 46 |
| ВР-140-15-5-100-0,37-1500 | 1,00 | 300–800 | 1062…721 | 998…146 | АИР63В4 | 0,37 | 1350 | 47 |
Расшифровка обозначения
ВР-140-15-5-095-0,25-1500
| ВР-140-15 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-140-15, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | d | n | a1 | A1 | n1 | a2 | A2 | n2 | n3 | C1 | C2 | C3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5,0-095, 0,25/1400 | 656 | 725 | 351 | 270 | 405 | 108 | 140 | 170 | 7 | 6 | 60 | 95 | 1 отв. | 120 | 150 | 1 | 6 | 200 | 200 | 16,5 | 12 |
| ВР-140-15-5,0-100, 0,37/1400 | 656 | 725 | 351 | 270 | 405 | 108 | 140 | 170 | 7 | 6 | 60 | 95 | 1 отв. | 120 | 150 | 1 | 6 | 200 | 200 | 16,5 | 12 |
| ВР-140-15-5,0-095, 2,2/2850 | 656 | 725 | 415 | 270 | 405 | 108 | 140 | 170 | 7 | 6 | 60 | 95 | 1 отв. | 120 | 150 | 1 | 6 | 250 | 250 | 28 | 12 |
| ВР-140-15-5,0-100, 3,0/2850 | 656 | 725 | 444 | 270 | 405 | 108 | 140 | 170 | 7 | 6 | 60 | 95 | 1 отв. | 120 | 150 | 1 | 6 | 300 | 250 | 43 | 12 |
Габаритные размеры при различных положениях корпуса ВР-140-15, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5,0 | 656 | 298 | 320 | 616 | 288 | 479 | 638 | 318 | 358 | 787 | 308 | 328 | 638 | 318 | 298 | 787 | 308 | 288 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Наддув и продувка технологического оборудования
- Подача воздуха в горелки и топки
- Пневмосистемы с малым расходом и высоким напором
- Промышленные вентиляционные установки
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-140-15, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
