Воздухораспределители панельные сопловые AIRS 1SDP, 2SDP
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Сопловые панельные воздухораспределители AIRS 1SDP, AIRS 2SDP, AIRS SDK применяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Назначение и конструкция

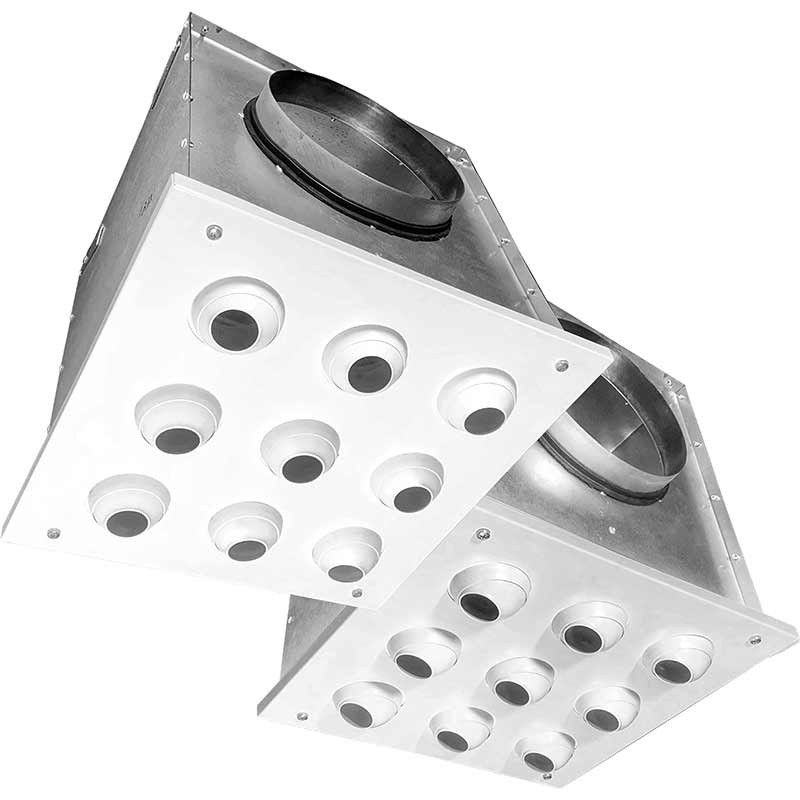

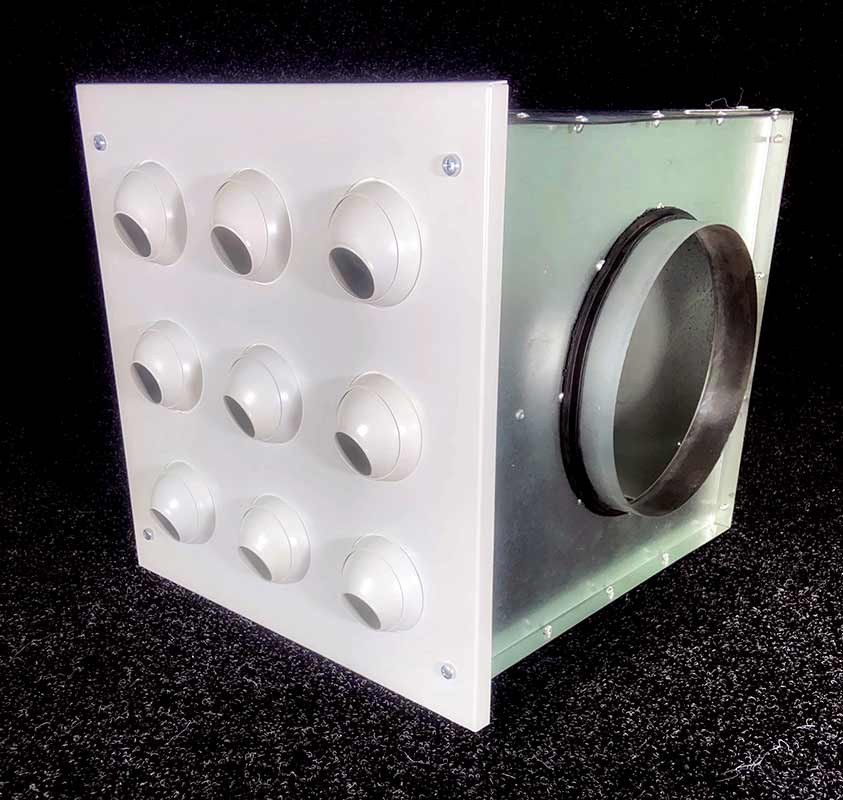

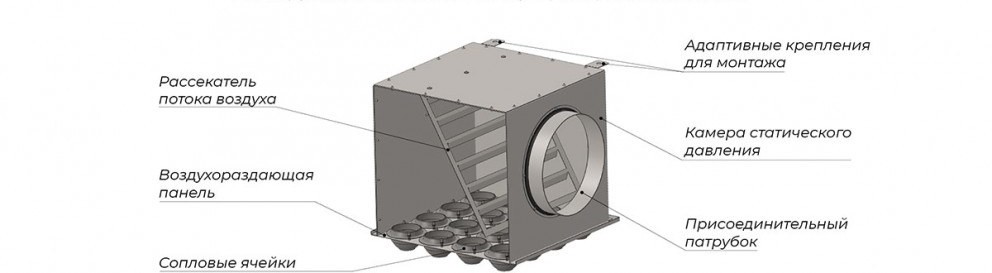

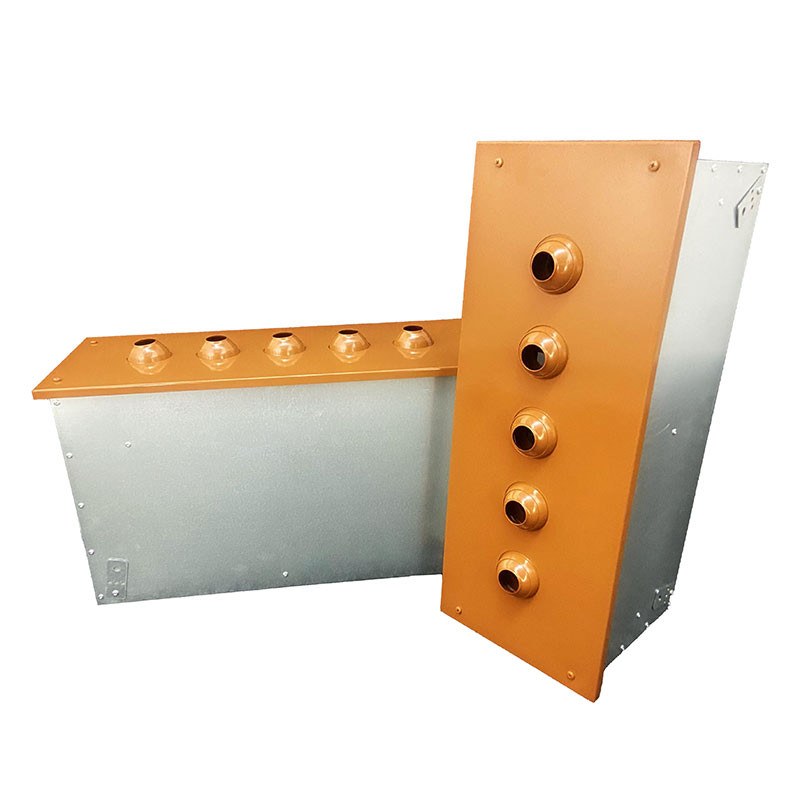

Конструкция воздухораспределителей представляет собой панели квадратной формы (AIRS 1SDP), прямоугольной формы (AIRS 2SDP) или круглой формы (AIRS SDK) с поворотными сопловыми ячейками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Изделия прямоугольной формы возможно изготавливать без КСД, только воздухораздающую панель с сопловыми ячейками.
Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии. При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол α. При этом дальнобойность потока не изменяется.
При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1SDP-R, 2SDP-R, SDK-R дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4–6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Технические характеристики
| Маркировка | AIRS 1SDP / 2SDP |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Сопловая раздача |
| Форма | Прямоугольный |
| Монтаж | Потолочный / пристенный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |

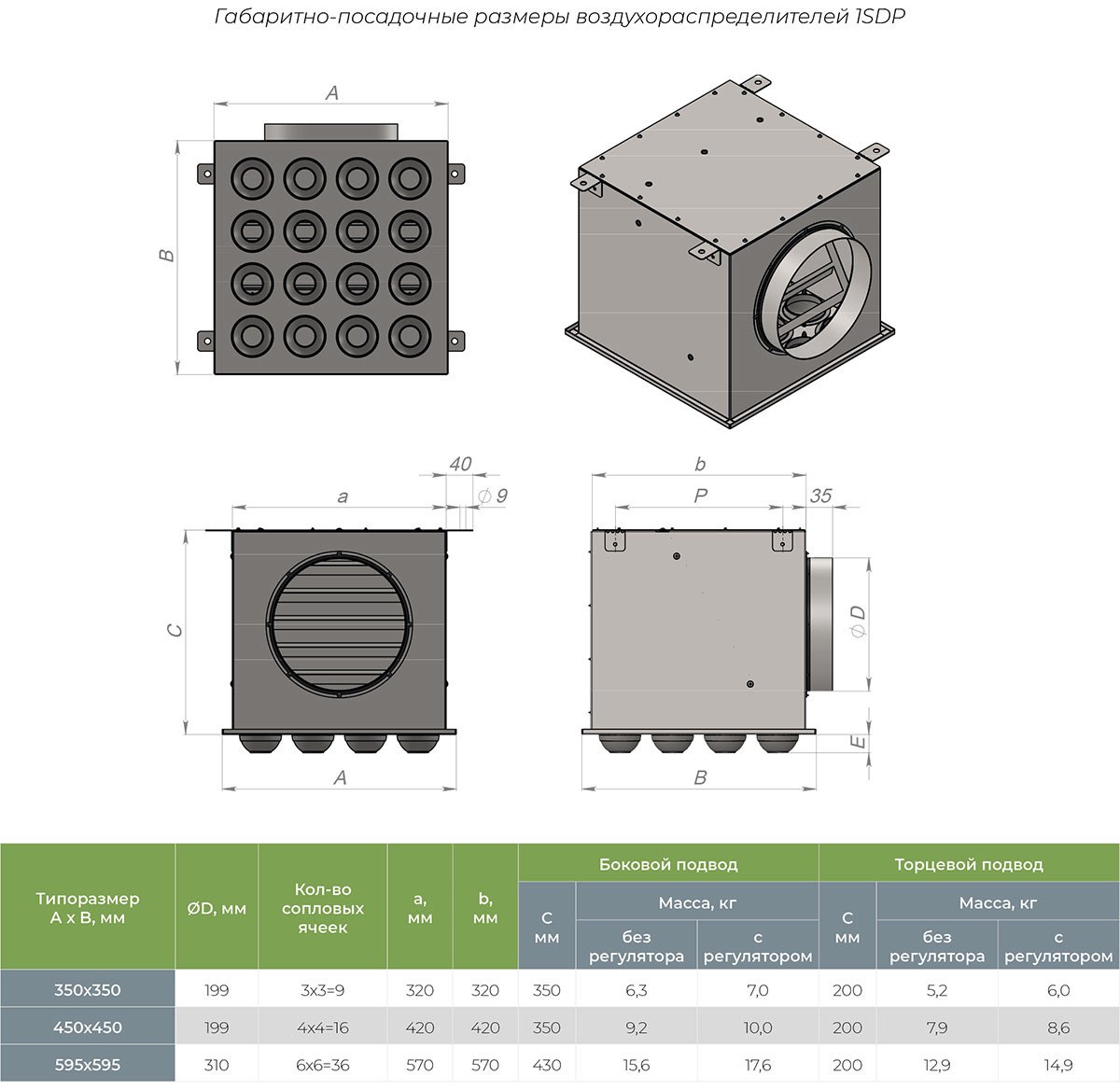

Габаритные размеры и масса
| Типоразмер A x B, мм | ØD, мм | Кол-во сопловых ячеек | a, мм | b, мм | Боковой подвод | — | — | Торцевой подвод | — |
|---|---|---|---|---|---|---|---|---|---|
| С мм | Масса, кг | Масса, кг С мм без с м регулятора регулятором | |||||||
| без регулятора | с регуляторо | с регулятором | |||||||
| 350х350 | 199 | 3х3=9 | 320 | 320 | 350 | 6,3 | 7,0 | 200 5,2 | 6,0 |
| 450х450 | 199 | 4х4=16 | 420 | 420 | 350 | 9,2 | 10,0 | 200 7,9 | 8,6 |
| 595х595 | 310 | 6х6=36 | 570 | 570 | 430 | 15,6 | 17,6 | 200 12,9 | 14,9 |
| Типоразмер A x B, мм | Кол-во сопловых ячеек, шт | 2SDP, 2SDP-R | Ячейки по схемам |
|---|---|---|---|
| Боковой подвод | Торцевой подвод | ||
| a, мм | b, мм / С мм / ØD, мм / Кол-во патрубков, шт / С мм / ØD, мм / Кол-во патрубков, шт | ||
| однорядные | |||
| 350х200 | 2 | 313 | 185 / 350 / 159 / 1 / 200 / 124 / 1 |
| 450х200 | 3 | 413 | 185 / 350 / 159 / 1 / 200 / 124 / 1 |
| 550х200 | 4 | 513 | 185 / 390 / 199 / 1 / 200 / 124 / 1 |
| 650х200 | 5 | 613 | 185 / 390 / 199 / 1 / 200 / 124 / 2 |
| 750х200 | 6 | 713 | 185 / 390 / 199 / 1 / 200 / 124 / 2 |
| 850х200 | 7 | 813 | 185 / 350 / 159 / 2 / 200 / 124 / 2 |
| 350х250 | 2 | 313 | 233 / 350 / 159 / 1 / 240 / 159 / 1 |
| 450х250 | 3 | 413 | 233 / 350 / 159 / 1 / 240 / 159 / 1 |
| 550х250 | 4 | 513 | 233 / 390 / 199 / 1 / 240 / 159 / 1 |
| 650х250 | 5 | 613 | 233 / 350 / 159 / 2 / 240 / 159 / 2 |
| 750х250 | 6 | 713 | 233 / 350 / 159 / 2 / 240 / 159 / 2 |
| 850х250 | 7 | 813 | 233 / 390 / 199 / 2 / 240 / 159 / 2 |
| двухрядные | |||
| 350х350 | 2х2=4 | 313 | 333 / 390 / 199 / 1 / 300 / 199 / 1 |
| 450х350 | 3х2=6 | 413 | 333 / 390 / 199 / 1 / 300 / 199 / 1 |
| 550х350 | 4х2=8 | 513 | 333 / 390 / 199 / 1 / 300 / 199 / 1 |
| 650х350 | 5х2=10 | 613 | 333 / 390 / 199 / 2 / 300 / 199 / 2 |
| 750х350 | 6х2=12 | 713 | 333 / 390 / 199 / 2 / 300 / 199 / 2 |
| 850х350 | 7х2=14 | 813 | 333 / 390 / 199 / 2 / 300 / 199 / 2 |
| 1050х350 | 8х2=16 | 1013 | 333 / 390 / 199 / 2 / 300 / 199 / 2 |

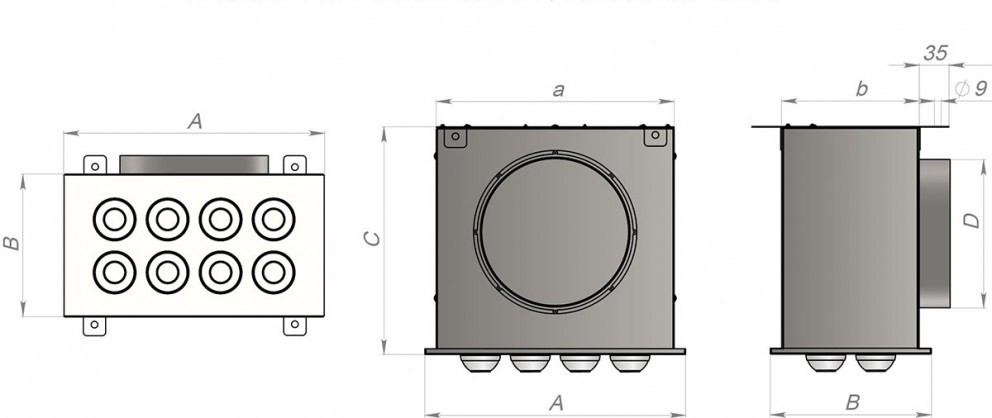

Чертёж AIRS 1SDP / AIRS 2SDP. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| 350х350 | 125 | 23 | 14 | 205 | 63 | 23 | 35 170 | 37 1 | 5 10 |
| 350х350 | 5,6 | 9,1 | 15 6, | 0 4,0 | |||||
| 450х450 | 175 | 14 | 15 | 285 | 40 | 24 | 60 100 | 39 1 | 5 10 |
| 450х450 | 5,9 | 10 | 15 6, | 2 4,1 | |||||
| 595x595 | 320 | 10 | 18 | 540 | 30 | 30 | 00 76 | 50 2 | 0 13 |
| 595x595 | 7,1 | 12 | 20 8, | 0 5,4 | |||||
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| Однорядные | |||||||||
| 350х200 | 40 | 50 | 9,6 | 60 | 120 | 14 | 85 | 235 | 20 |
| 350х200 | 3,8 | 5,8 | 8,2 | ||||||
| 450х200 | 55 | 40 | 11 | 90 | 105 | 17 | 125 | 203 | 24 |
| 450х200 | 4,2 | 6,9 | 9,6 | ||||||
| 550х200 | 75 | 40 | 13 | 115 | 100 | 19 | 165 | 204 | 28 |
| 550х200 | 5,0 | 7,7 | 11 | ||||||
| 650х200 | 95 | 44 | 14 | 140 | 96 | 21 | 200 | 195 | 30 |
| 650х200 | 5,7 | 8,4 | 12 | ||||||
| 750х200 | 110 | 40 | 15 | 165 | 93 | 23 | 240 | 200 | 33 |
| 750х200 | 6,0 | 9,0 | 13 | ||||||
| 850х200 | 130 | 43 | 17 | 190 | 90 | 24 | 280 | 200 | 36 |
| 850х200 | 6,6 | 9,7 | 14 | ||||||
| 350х250 | 40 | 50 | 9,6 | 60 | 120 | 14 | 85 | 235 | 20 |
| 350х250 | 3,8 | 5,8 | 8,2 | ||||||
| 450х250 | 55 | 40 | 11 | 90 | 105 | 17 | 125 | 203 | 24 |
| 450х250 | 4,2 | 6,9 | 9,6 | ||||||
| 550х250 | 75 | 40 | 13 | 115 | 100 | 19 | 165 | 204 | 28 |
| 550х250 | 5,0 | 7,7 | 11 | ||||||
| 650х250 | 95 | 44 | 14 | 140 | 96 | 21 | 200 | 195 | 30 |
| 650х250 | 5,7 | 8,4 | 12 | ||||||
| 750х250 | 110 | 40 | 15 | 165 | 93 | 23 | 240 | 200 | 33 |
| 750х250 | 6,0 | 9,0 | 13 | ||||||
| 850х250 | 130 | 43 | 17 | 190 | 90 | 24 | 280 | 200 | 36 |
| 850х250 | 6,6 | 9,7 | 14 | ||||||
| Двухрядные | |||||||||
| 350х350 | 75 | 40 | 13 | 115 | 100 | 19 | 165 | 204 | 28 |
| 350х350 | 5,0 | 7,7 | 11 | ||||||
| 450х350 | 110 | 40 | 15 | 165 | 93 | 23 | 240 | 200 | 33 |
| 450х350 | 6,0 | 9,0 | 13 | ||||||
| 550х350 | 145 | 40 | 17 | 210 | 83 | 25 | 320 | 192 | 38 |
| 550х350 | 6,8 | 9,9 | 15 | ||||||
| 650х350 | 180 | 40 | 19 | 265 | 86 | 28 | 380 | 176 | 40 |
| 650х350 | 7,6 | 11 | 16 | ||||||
| 750х350 | 200 | 34 | 19 | 310 | 80 | 30 | 450 | 173 | 44 |
| 750х350 | 7,7 | 12 | 17 | ||||||
| 850х350 | 230 | 33 | 21 | 350 | 76 | 31 | 530 | 174 | 47 |
| 850х350 | 8,2 | 13 | 19 | ||||||
| 1050х350 | 280 | 40 | 23 | 430 | 90 | 36 | 640 | 190 | 53 |
| 1050х350 | 9,3 | 14 | 21 | ||||||
Монтаж

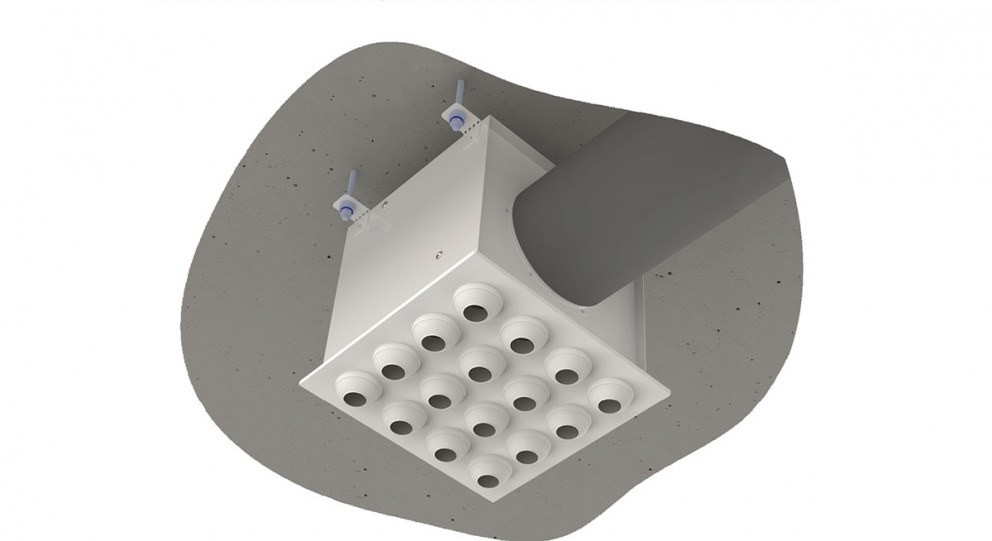

Воздухораспределители монтируются на стене или в подвесном потолке — крепление через отверстия в лицевой панели. Каждое сопло поворачивается индивидуально, поэтому схема раздачи настраивается после запуска системы.
Как формируется обозначение
| 1SDP / 2SDP / SDK | квадратный / прямоугольный / круглый |
| R | наличие регулирующего клапана |
| — / С | боковой / торцевой подвод |
| И | наличие теплозвукоизоляции |
| АхВ или ØА | габаритный размер панели, мм |
| RAL 9016 | цвет: для 1SDP и 2SDP — лицевой панели, для SDK — корпуса и панели |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
- BIM-модель — подготовим по запросу; готовые семейства раздела — на странице BIM-моделей воздухораспределителей.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
