Подробное описание
Электрический воздухонагреватель типа SPH-E предназначен для нагрева воздуха. Он применяется в канальных системах вентиляции и кондиционирования воздуха промышленных и общественных зданий. Воздухонагреватель изготавливается в девяти типоразмерах в зависимости от соединительного фланца воздуховода. В качестве нагревающих элементов в воздухонагревателе типа SPH-E используются трубчатые электрические элементы (ТЭНы). Широкий диапазон электронагревателей (от 3 до 60 кВт). Корпус воздухонагревателя выполнен из оцинкованного стального листа. Точное поддержание температуры приточного воздуха, сниженная нагрузка на электрическую сеть за счет применения равных ступеней мощности. Защита от перегрева осуществляется двумя встроенными термостатами, гарантирующими безопасную и надежную работу. Рабочая температура электрического воздухонагревателя типа SPH-E от -40 до +40°С. Электроизоляция IP 40. Питающее напряжение 220 В и 380 В (в зависимости от модели). Рекомендуется использовать фильтры SFP или SFPK, которые полностью обеспечивают защиту от загрязнения электрических воздухонагревателей. Мощность электрического воздухонагревателя регулируется автоматически блоками управления SBUP или SBUT, температура на выходе за обогревателем должна быть ограничена 40°С. Установка фильтра непосредственно перед воздухонагревателем недопустима. В случае, когда вентиляционная система отключается вручную (при отсутствии автоматического обдува ТЭНов), необходимо в первую очередь выключить воздухонагреватель, а затем после остывания воздухонагревателя (1-3 мин.) отключить вентилятор и закрыть вентиляционные заслонки.
Важно!
Установка воздухонагревателя снаружи здания разрешается только под крышей или навесом: для предотвращения попадания влаги на электрические соединения воздухонагревателя. Установка фильтра непосредственно перед воздухонагревателем недопустима!

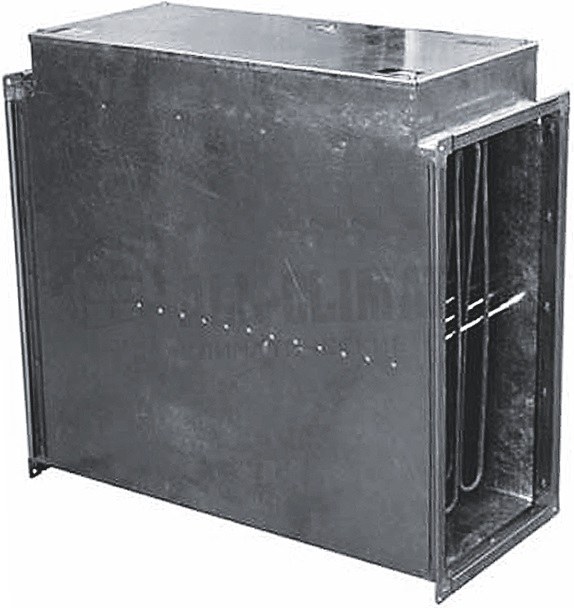

Воздухонагреватель электрический
Присоединительные размеры, мм
Мощность, кВт

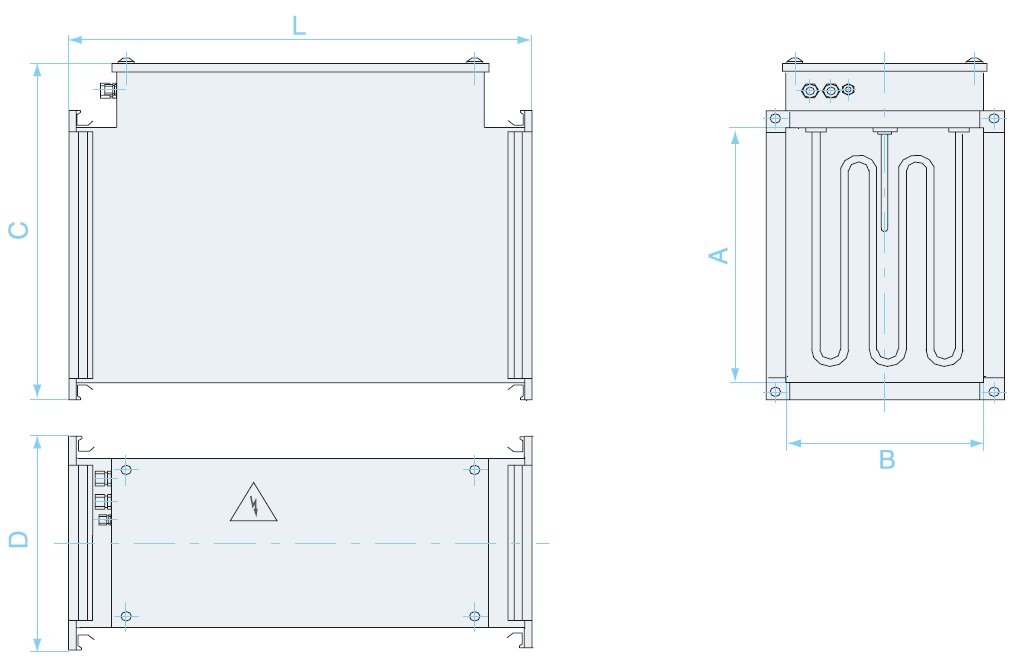

Габаритные размеры
| Модель | A, мм | B, мм | C, мм | D, мм | L, мм | G | Масса, кг |
|---|---|---|---|---|---|---|---|
| SPH-E-400×200/2 | 400 | 200 | 440 | 240 | 300 | 9 | 7,0 |
| SPH-E-400×200/4 | 400 | 200 | 440 | 240 | 300 | 9 | 7,4 |
| SPH-E-400×200/6 | 400 | 200 | 440 | 240 | 300 | 9 | 16,0 |
| SPH-E-400×200/12 | 400 | 200 | 440 | 240 | 425 | 9 | 16,0 |
| SPH-E-500×250/7,5 | 500 | 250 | 540 | 290 | 275 | 9 | 11,0 |
| SPH-E-500×250/15 | 500 | 250 | 540 | 290 | 415 | 9 | 15,0 |
| SPH-E-500×250/22,5 | 500 | 250 | 540 | 290 | 540 | 9 | 19,0 |
| SPH-E-500×300/7,5 | 500 | 300 | 540 | 340 | 310 | 9 | 11,5 |
| SPH-E-500×300/15 | 500 | 300 | 540 | 340 | 405 | 9 | 15,7 |
| SPH-E-500×300/22,5 | 500 | 300 | 540 | 340 | 535 | 9 | 19,8 |
| SPH-E-600×300/15 | 600 | 300 | 640 | 340 | 410 | 9 | 16,8 |
| SPH-E-600×300/22,5 | 600 | 300 | 640 | 340 | 510 | 9 | 22,4 |
| SPH-E-600×300/30 | 600 | 300 | 640 | ,40 | 630 | 9 | 26,4 |
| SPH-E-600×350/15 | 600 | 350 | 640 | 390 | 420 | 9 | 17,5 |
| SPH-E-600×350/22,5 | 600 | 350 | 640 | 390 | 510 | 9 | 24,6 |
| SPH-E-600×350/30 | 600 | 350 | 640 | 390 | 610 | 9 | 28,4 |
| SPH-E-700×400/15 | 700 | 40 | 740 | 440 | 405 | 9 | 26,7 |
| SPH-E-700×400/30 | 700 | 400 | 740 | 440 | 520 | 9 | 27,1 |
| SPH-E-700×400/45 | 700 | 400 | 740 | 440 | 340 | 9 | 41,2 |
| SPH-E-800×500/15 | 800 | 500 | 860 | 560 | 350 | 11 | 31,1 |
| SPH-E-800×500/30 | 800 | 500 | 860 | 560 | 420 | 11 | |
| SPH-E-800×500/45 | 800 | 500 | 860 | 560 | 350 | 11 | 45,2 |
| SPH-E-900×500/30 | 900 | 500 | 960 | 560 | 420 | 11 | 31,5 |
| SPH-E-900×500/45 | 900 | 500 | 960 | 560 | 700 | 11 | 49,8 |
| SPH-E-1000×500/45 | 1000 | 500 | 1060 | 560 | 850 | 11 | 51,0 |
| SPH-E-1000×500/60 | 1000 | 500 | 1060 | 560 | 753 | 11 | 51,0 |

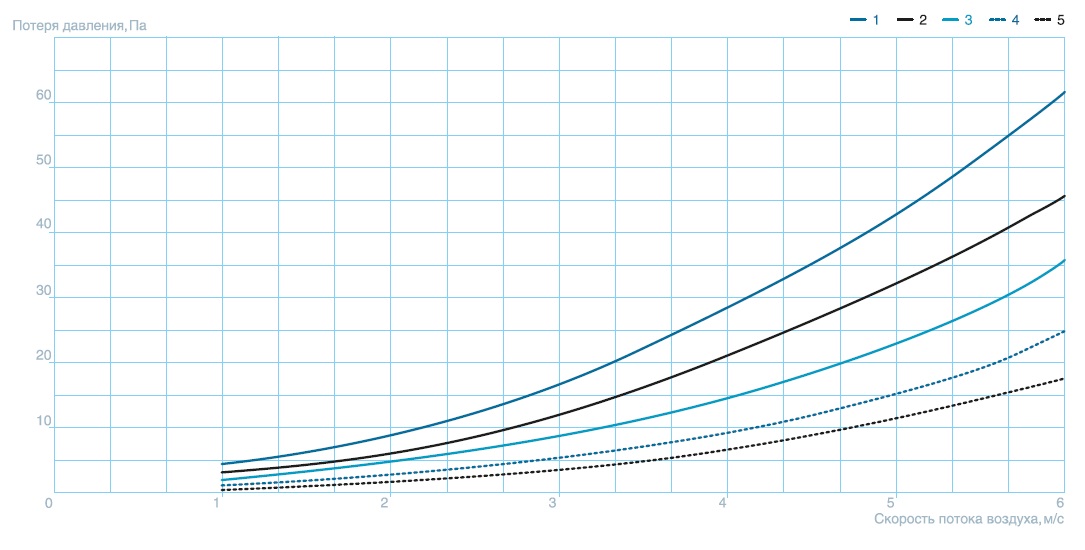

Теплотехнические характеристики
| Модель | Мощность, кВт | Напряжение, В | Ток, А | Количество ступеней |
Обозначение по схеме |
|---|---|---|---|---|---|
| SPH-E-400×200/2 | 2,0 | 1~220 | 13,1 | 1 | 3 |
| SPH-E-400×200/4 | 4,0 | 1~220 | 19,1 | 1 | 3 |
| SPH-E-400×200/6 | 6,0 | 3~380 | 9,1 | 1 | 3 |
| SPH-E-400×200/12 | 12,0 | 3~380 | 18,1 | 2 | 1 |
| SPH-E-500×250/7,5 | 7,5 | 3~380 | 11,3 | 1 | 4 |
| SPH-E-500×250/15 | 15,0 | 3~380 | 22,6 | 1 | 2 |
| SPH-E-500×250/22,5 | 22,5 | 3~380 | 33,9 | 2 | 1 |
| SPH-E-500×300/7,5 | 7,5 | 3~380 | 11,3 | 1 | 4 |
| SPH-E-500×300/15 | 15,0 | 3~380 | 22,6 | 1 | 2 |
| SPH-E-500×300/22,5 | 22,5 | 3~380 | 33,9 | 2 | 1 |
| SPH-E-600×300/15 | 15,0 | 3~380 | 22,6 | 1 | 3 |
| SPH-E-600×300/22,5 | 22,5 | 3~380 | 33,9 | 2 | 2 |
| SPH-E-600×300/30 | 30,0 | 3~380 | 45,1 | 2 | 1 |
| SPH-E-600×350/15 | 15,0 | 3~380 | 22,6 | 1 | 4 |
| SPH-E-600×350/22,5 | 22,5 | 3~380 | 33,9 | 2 | 3 |
| SPH-E-600×350/30 | 30,0 | 3~380 | 45,1 | 2 | 2 |
| SPH-E-700×400/15 | 15,0 | 3~380 | 22,6 | 1 | 5 |
| SPH-E-700×400/30 | 22,5 | 3~380 | 45,1 | 2 | 4 |
| SPH-E-700×400/45 | 30,0 | 3~380 | 67,6 | 3 | 4 |
| SPH-E-800×500/15 | 15,0 | 3~380 | 22,6 | 1 | 5 |
| SPH-E-800×500/30 | 30,0 | 3~380 | 45,1 | 2 | 5 |
| SPH-E-800×500/45 | 45,0 | 3~380 | 67,6 | 3 | 5 |
| SPH-E-900×500/30 | 30,0 | 3~380 | 45,1 | 2 | 5 |
| SPH-E-900×500/45 | 45,0 | 3~380 | 67,6 | 3 | 4 |
| SPH-E-1000×500/45 | 45,0 | 3~380 | 67,6 | 3 | 4 |
| SPH-E-1000×500/60 | 60,0 | 3~380 | 90,1 | 4 | 4 |
