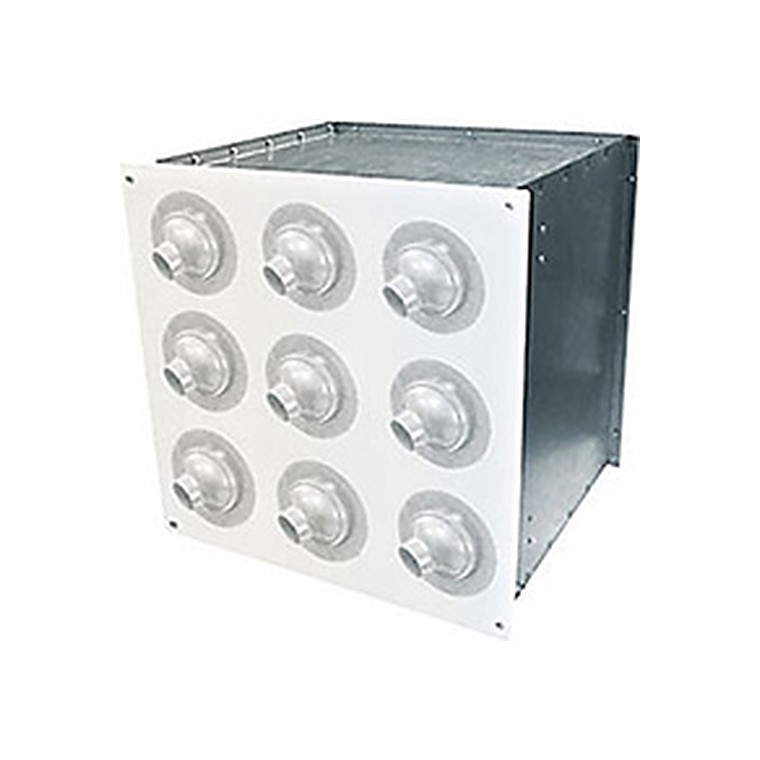

Панельные воздухораспределители сопловые 1ВПС, 1ВПСР
Воздухораспределители панельные 1ВПC, 1ВПCР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу воздуха с высокой дальнобойностью.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Панельные воздухораспределители сопловые 1ВПС, 1ВПСР

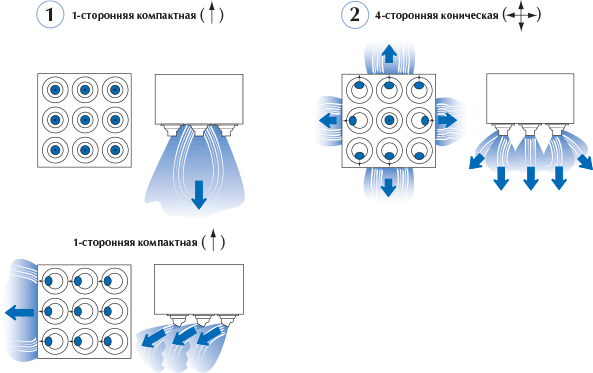

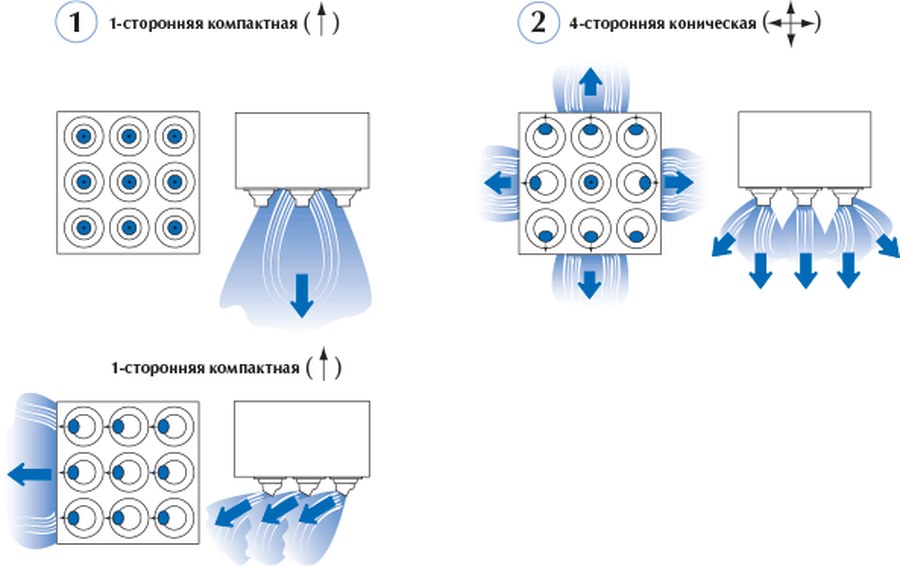

Воздухораспределители панельные 1ВПC, 1ВПCР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу воздуха с высокой дальнобойностью. Воздухораспределители 1ВПС, 1ВПСР состоят из воздухораздающей панели квадратной формы, в которой установлены поворотные сопловые ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Сопловые ячейки можно поворачивать в диапазоне ±30° в любом направлении от оси. При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Воздухораспределители 1ВПС, 1ВПСР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

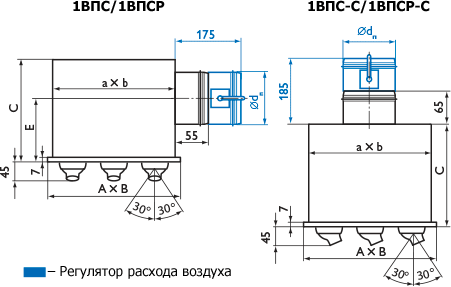

Характеристики панельных воздухораспределителей 1ВПС, 1ВПСР
| Размер а x b, мм | F0, м2 | Ødn, мм | а1, мм | b1, мм | c, мм | g, мм | p, мм | f, мм | f1, мм | h, мм | h1, мм | Вес, кг | |
| 1ВПС | 1ВПСР | ||||||||||||
| 1ВПС / 1ВПСР | |||||||||||||
| 350 х 350 | 0,0056 | 199 | 313 | 333 | 390 | 230 | — | 75 | 177 | — | — | 5,9 | 6,8 |
| 450 x 450 | 0,0100 | 199 | 420 | 420 | 350 | 211 | — | 75 | 177 | — | — | 8,1 | 8,8 |
| 595 x 595 | 0,0223 | 314 | 570 | 570 | 430 | 249 | — | 75 | 177 | — | — | 13,1 | 13,9 |
| 1ВПС-С / 1ВПСР-С | |||||||||||||
| 350 х 350 | 0,0056 | 199 | 313 | 333 | 300 | — | 156 | — | — | 88 | 190 | 5,0 | 5,9 |
| 450 х 450 | 0,0100 | 199 | 420 | 420 | 200 | — | 210 | — | — | 88 | 190 | 6,3 | 7,0 |
| 595 x 595 | 0,0223 | 314 | 570 | 570 | 200 | — | 285 | — | — | 88 | 190 | 10,1 | 10,9 |
Данные для подбора панельных воздухораспределителей 1ВПС, 1ВПСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя, 2 – в разные стороны под углом 30° к оси)
