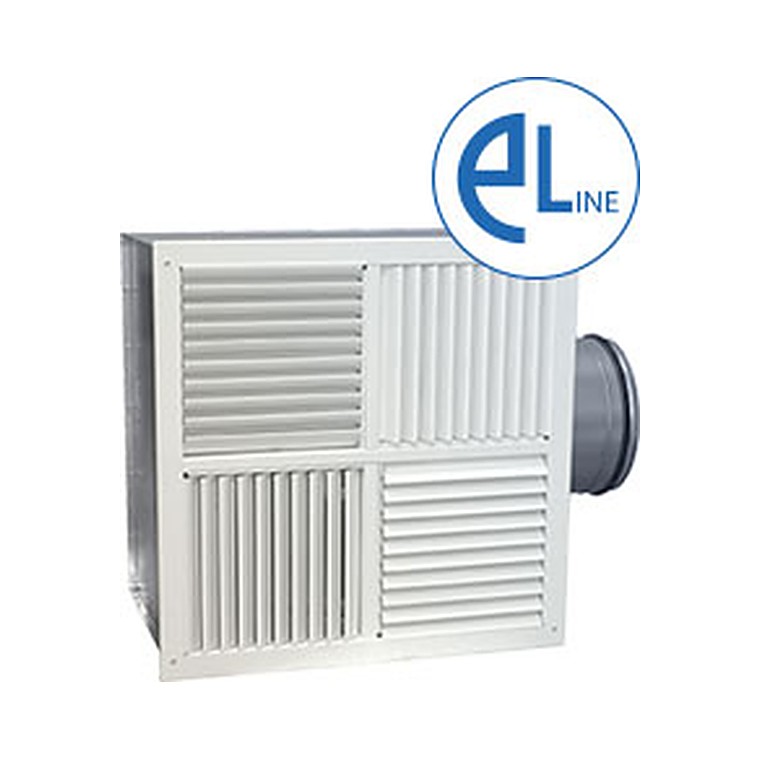

Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели прямоугольной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. На панели располагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (a=0°), четырехструйной (a=20°) и четырехструйной настилающейся (a=45°).

Воздухораспределители выпускаются в пяти исполнениях:

• ВПЛ – воздухораспределитель с посекционным ручным регулированием, поворот жалюзи каждой секции производится индивидуально;
• ВПЛ…-Н4 – воздухораспределитель с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя;
• ВПЛ...-E1 – воздухораспределитель с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/45° (заводская настройка) или 20°/45°);
• ВПЛ...-E3 – воздухораспределитель с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/20°/45°);
• ВПЛ...-М2 – воздухораспределитель с электроприводом (пропорциональное управление 0...10 В) , поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0÷45°.

Воздухораспределители ВПЛ…-E1, ВПЛ…-E3 и ВПЛ…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление). Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПЛР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Воздухораспределители ВПЛ, ВПЛР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
