Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты
Модификации и похожие товары этой категории:
Воздухораспределительная панель Арктос. 55 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно
Описание

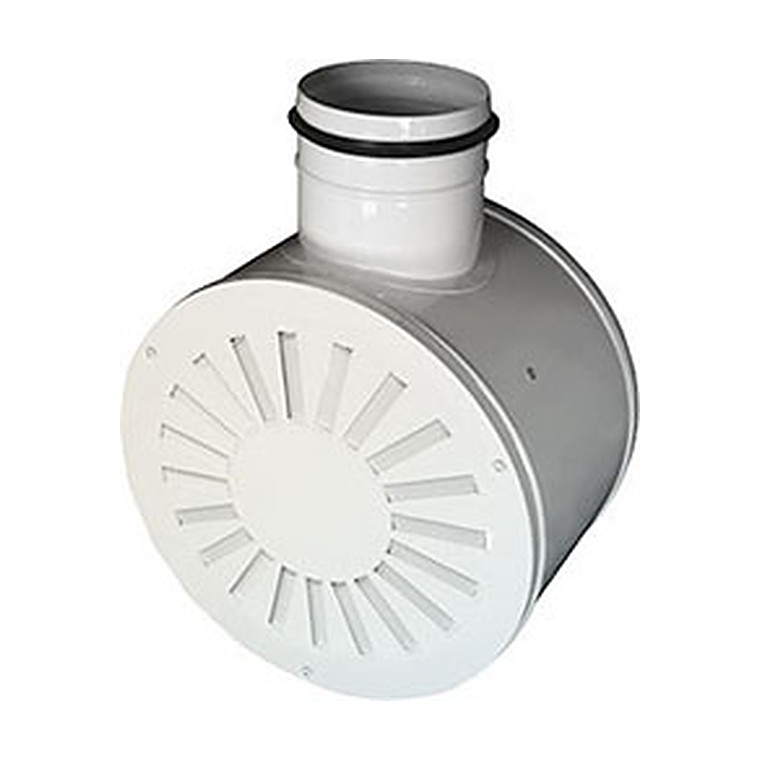

Воздухораспределители панельные ВКВ, ВКВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВКВ, ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальной настройкой угла поворота каждой линейной ячейки в соответствии с рекомендованными схемами обеспечивается формирование различных видов воздушных струй. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
ПроизводительАрктос
НазначениеВоздухораспределительные панели
Типоразмеров27
Вес3–9,6 кг
Диаметр159–249 мм
Данные производителяобновлено 20.12.2021
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Малая скорость в зонеБольшая площадь живого сечения даёт мягкую подачу без сквозняка.
Большой расход на устройствоОдна панель заменяет несколько решёток и упрощает разводку.
Ровное поле скоростейПерфорация выравнивает поток по всей площади панели.
Интеграция в потолокРазмеры кратны модулю подшивного потолка — панель встаёт вместо стандартной плиты.
Возможность подачи с перепадомХорошее перемешивание допускает подачу воздуха ниже комнатной температуры.
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
Модель
F0,
ØA,
Ødп,
B,
C,
Вес,кг
м2
мм
мм
мм
мм
ВКВ
ВКВР
1ВКВ/ 1ВКВР
315-12
0,011
315
159
250
125
3,2
4,0
450-20
0,033
450
199
265
133
5,5
6,4
595-32
0,052
595
249
315
158
9,6
10,7
1ВКВ-С/ 1ВКВР-С
315-12
0,011
315
159
200
—
3,1
3,8
450-20
0,033
450
199
200
—
5,0
5,8
595-32
0,052
595
249
200
—
8,1
9,1
2ВКВ/2ВКВР
315-16
0,021
315
159
250
125
3,2
4,0
450-40
0,048
450
199
265
133
5,5
6,4
595-64
0,082
595
249
315
158
9,6
10,7
2ВКВ-С/2ВКВР-С
315-16
0,021
315
159
200
—
3,1
3,8
450-40
0,048
450
199
200
—
5,0
5,8
595-64
0,082
595
249
200
—
8,1
9,1
3ВКВ/3ВКВР
315-12
0,011
315
159
250
125
3,2
4,0
450-20
0,033
450
199
265
133
5,5
6,4
595-30
0,049
595
249
315
158
9,6
10,7
3ВКВ-С/3ВКВР-С
315-12
0,011
315
159
200
—
3,1
3,8
450-20
0,033
450
199
200
—
5,0
5,8
595-30
0,049
595
249
200
—
8,1
9,1
4ВКВ/4ВКВР
315-12
0,020
315
159
250
125
3,0
3,5
450-40
0,048
450
199
265
133
5,5
6,2
595-96
0,088
595
249
315
158
9,5
10,5
4ВКВ-С/4ВКВР-С
315-12
0,020
315
159
200
—
3,0
3,6
450-40
0,048
450
199
200
—
5,0
5,8
595-96
0,088
595
249
200
—
8,0
9,0
5ВКВ/ 5ВКВР
315-16
0,018
315
159
250
125
3,0
3,5
450-48
0,050
450
199
265
133
5,5
6,3
595-76
0,096
595
249
315
158
9,5
10,5
5ВКВ-С/ 5ВКВР-С
315-16
0,018
315
159
200
—
3,0
3,6
450-48
0,050
450
199
200
—
5,0
5,8
595-76
0,096
595
249
200
—
8,0
9,0
6ВКВ/ 6ВКВР
315-16
0,018
315
159
250
125
3,0
3,6
450-40
0,037
450
199
265
133
5,5
6,3
595-84
0,077
595
249
315
158
9,5
10,5
6ВКВ-С/ 6ВКВР-С
315-16
0,018
315
159
200
—
3,0
3,6
450-40
0,037
450
199
200
—
5,0
5,8
595-84
0,077
595
249
200
—
8,0
9,0
7ВКВ/ 7ВКВР
315-16
0,016
315
159
250
125
3,0
3,6
450-42
0,044
450
199
265
133
5,5
6,3
595-70
0,090
595
249
315
158
9,5
10,6
7ВКВ-С/ 7ВКВР-С
315-16
0,016
315
159
200
—
3,0
3,6
450-42
0,044
450
199
200
—
5,0
5,8
595-70
0,090
595
249
200
—
8,0
9,0
Данные для подбора
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
LwA=60 дБ(А)
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
Модель
м, при
м, при
м, при
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75

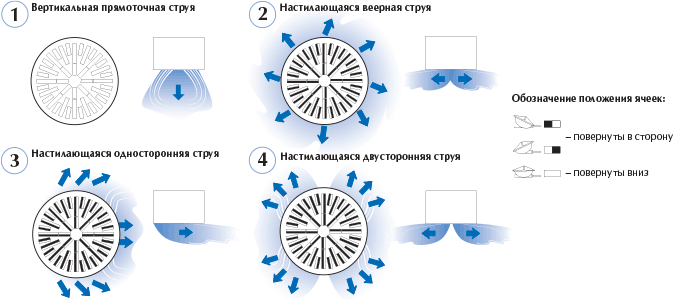

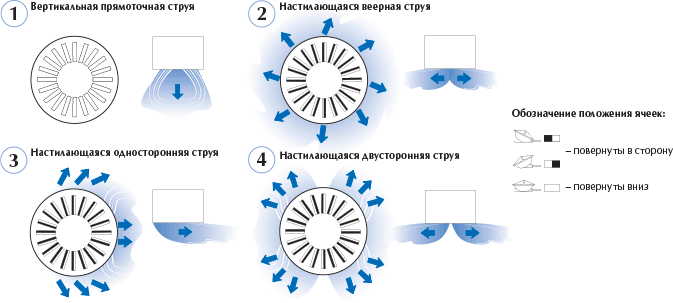

Вертикальная прямоточная струя (схема 1)
315-12
50
5
3,2
1,3
85
15
5,4
2,2
130
34
8,3
3,3
235
112
15,0
6,0
4,0
450-20
120
5
5,0
2,0
185
12
7,8
3,1
285
29
12,0
4,8
525
100
22,0
8,8
5,9
595-32
175
5
5,6
2,3
270
12
8,7
3,5
405
28
13,0
5,2
710
86
23,0
9,2
6,1
Настилающаяся веерная струя (схема 2)*
450-20
105
3
0,8
0,3
190
9
1,5
0,6
315
25
2,4
1,0
600
92
4,6
1,8
1,2
595-32
205
5
1,5
0,6
325
14
2,4
1,0
500
32
3,7
1,5
890
102
6,5
2,6
1,7
Настилающаяся односторонняя струя (схема 3)*
315-12
15
1
0,6
0,2
30
3
1,2
0,5
60
10
2,4
1,0
160
73
6,4
2,5
1,7
450-20
105
4
2,4
1,0
190
12
4,4
1,7
315
32
7,2
2,9
600
115
14,0
5,5
3,7
595-32
205
5
3,7
1,5
325
14
5,9
2,4
500
32
9,1
3,7
890
102
16,0
6,5
4,3
Настилающаяся двусторонняя струя (схема 4)*
315-12
15
1
0,4
0,2
30
3
0,8
0,3
60
10
1,6
0,6
160
73
4,2
1,7
1,1
450-20
105
4
1,6
0,6
190
12
2,9
1,2
315
32
4,8
1,9
600
115
9,2
3,7
2,4
595-32
205
5
2,5
1,0
325
14
4,0
1,6
500
32
6,1
2,4
890
102
11,0
4,3
2,9
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
% открытия
100%
70%
50%
регулятора расхода
β=0°
β=45°
β=60°
К
1,7
7,0
20,0
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
LwA=60 дБ(А)
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
Модель
м, при
м, при
м, при
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Вертикальная прямоточная струя (схема 1)
315-16
80
11
3,8
1,5
125
27
6,0
2,4
185
59
8,9
3,5
285
141
14,0
5,5
3,6
450-40
150
7
4,8
1,9
230
18
7,3
2,9
245
20
7,8
3,1
620
127
20,0
7,9
5,2
595-64
320
12
7,8
3,1
475
26
12,0
4,6
710
57
17,0
6,9
1270
183
31,0
12,0
8,2
Настилающаяся веерная струя (схема 2)*
450-40
165
6
1,8
0,7
260
15
2,8
1,1
400
37
4,3
1,7
735
124
7,9
3,2
2,1
595-64
310
8
2,6
1,0
480
18
4,0
1,6
730
42
6,0
2,4
1285
130
11,0
4,2
2,8
Настилающаяся односторонняя струя (схема 3)*
315-16
35
1
1,2
0,5
85
8
2,9
1,1
170
30
5,7
2,3
355
132
12,0
4,8
3,2
450-40
165
5
3,7
1,5
260
14
5,8
2,3
400
32
8,9
3,6
735
109
16,0
6,5
4,3
595-64
310
7
5,3
2,1
480
16
8,1
3,3
730
37
12,0
5,0
1285
114
22,0
8,7
5,8
Настилающаяся двусторонняя струя (схема 4)*
315-16
35
1
0,7
0,3
85
8
1,8
0,7
170
30
3,6
1,4
355
132
7,5
3,0
2,0
450-40
165
5
2,3
0,9
260
14
3,6
1,5
400
32
5,6
2,2
735
109
10,0
4,1
2,7
595-64
310
7
3,3
1,3
480
16
5,1
2,0
730
37
7,8
3,1
1285
114
14,0
5,5
3,7
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
% открытия
100%
70%
50%
регулятора расхода
β=0°
β=45°
β=60°
К
1,7
7,0
20,0
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
LwA=60 дБ(А)
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
Модель
м, при
м, при
м, при
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Вертикальная прямоточная струя (схема 1)
315-12
50
9
4,8
1,9
85
26
8,1
3,2
130
61
12,0
5,0
235
199
22,0
9,0
6,0
450-20
120
7
5,3
2,1
185
17
8,2
3,1
285
41
13,0
5,1
525
141
23,0
9,3
6,2
595-30
175
7
6,4
2,5
270
17
9,8
3,6
405
38
15,0
5,9
710
117
26,0
10,0
6,9
Настилающаяся веерная струя (схема 2)*
450-20
105
3
1,4
0,5
190
11
2,5
1,0
315
31
4,1
1,6
600
112
7,8
3,1
2,1
595-30
205
6
2,2
0,9
325
15
3,5
1,4
500
35
5,3
2,1
890
111
9,5
3,8
2,5
Настилающаяся односторонняя струя (схема 3)*
315-12
15
1
0,5
0,2
30
3
1,0
0,4
60
10
2,0
0,8
160
73
5,3
2,1
1,4
450-20
105
4
2,0
0,8
190
12
3,6
1,5
315
32
6,0
2,4
600
115
11,0
4,6
3,1
595-30
205
6
3,2
1,3
325
15
5,1
2,0
500
36
7,8
3,1
890
115
14,0
5,6
3,7
Настилающаяся двусторонняя струя (схема 4)*
315-12
15
1
0,4
0,1
30
3
0,7
0,3
60
10
1,4
0,6
160
73
3,8
1,5
1,0
450-20
105
4
1,4
0,6
190
12
2,6
1,0
315
32
4,3
1,7
600
115
8,3
3,3
2,2
595-30
205
6
2,3
0,9
325
15
3,7
1,5
500
36
5,6
2,3
890
115
10,0
4,0
2,7
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
% открытия
100%
70%
50%
регулятора расхода
β=0°
β=45°
β=60°
К
1,7
7,0
20,0
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
LwA=60 дБ(А)
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
Модель
м, при
м, при
м, при
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Вертикальная прямоточная струя (схема 1)
315-12
60
6
4,5
1,8
100
17
7,4
3,0
165
45
12,0
4,9
290
140
22,0
8,6
5,7
450-40
120
4
5,7
2,3
195
11
9,3
3,7
315
28
15,0
6,0
615
106
29,0
12,0
7,8
595-96
305
8
6,3
2,5
450
17
9,3
3,7
655
36
13,0
5,4
1150
111
24,0
9,5
6,3
Коническая несмыкающаяся струя (схема 2)*
315-12
65
5
2,3
0,9
110
13
3,9
1,6
185
37
6,6
2,6
385
159
14,0
5,5
3,7
450-40
130
3
3,0
1,2
230
10
5,2
2,1
400
29
9,1
3,7
810
119
18,0
7,4
4,9
595-96
380
8
4,8
1,9
580
18
7,3
2,9
860
40
11,0
4,3
1500
121
19,0
7,6
5,1
% открытия
100%
70%
50%
регулятора расхода
β=0°
β=45°
β=60°
К
1,7
7,0
20,0
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
LwA=60 дБ(А)
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
Модель
м, при
м, при
м, при
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Вертикальная прямоточная струя (схема 1)
315-16
60
9
4,0
1,6
100
24
6,7
2,7
165
65
11,0
4,4
290
201
20,0
7,8
5,2
450-48
120
4
4,8
1,9
195
12
7,9
3,1
315
31
13,0
5,1
615
117
25,0
10,0
6,6
595-76
305
8
8,9
3,6
450
17
13,0
5,2
655
36
19,0
7,6
1150
111
34,0
13,0
8,9
Коническая несмыкающаяся струя (схема 2)*
315-16
65
6
1,7
0,7
110
17
3,0
1,2
185
49
5,0
2,0
385
212
10,0
4,1
2,8
450-48
130
3
2,1
0,8
230
10
3,7
1,5
400
30
6,5
2,6
810
122
13,0
5,2
3,5
595-76
380
7
4,4
1,8
580
17
6,8
2,7
860
37
10,0
4,0
1500
113
17,0
7,0
4,7
* Угол раскрытия конического потока для 5ВКВ(С)-16, 5ВКВ(С)-48 равен 100°, для 5ВКВ(С)-76 равен 150°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
% открытия
100%
70%
50%
регулятора расхода
β=0°
β=45°
β=60°
К
1,7
7,0
20,0
Чертёж и присоединительные размеры
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
