Турбулизирующие воздухораспределители 1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист 1ВКТ (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Воздухораспределительная панель Арктос. 15 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

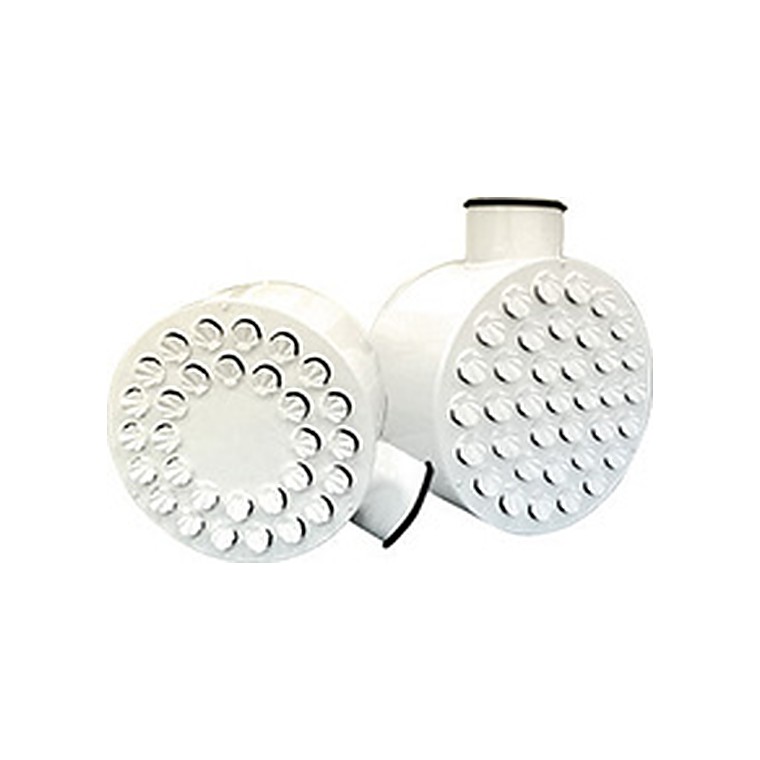

Воздухораспределители панельные 1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями в верхнюю зону, а также непосредственно в обслуживаемую зону помещений общественного и производственного назначения. Преимуществом воздухораспределителей 1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР является возможность обеспечить интенсивное перемешивание приточного воздуха с окружающим, которое происходит на сравнительно коротком участке и сопровождается резким падением скоростей и выравниванием температуры в воздушном потоке.

ПроизводительАрктос

Типоразмеров7

Вес2,9–10,8 кг

Диаметр159–249 мм

Данные производителяобновлено 17.12.2021

Конструкция и работа

Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.

Что это даёт

Малая скорость в зонеБольшая площадь живого сечения даёт мягкую подачу без сквозняка.

Большой расход на устройствоОдна панель заменяет несколько решёток и упрощает разводку.

Ровное поле скоростейПерфорация выравнивает поток по всей площади панели.

Интеграция в потолокРазмеры кратны модулю подшивного потолка — панель встаёт вместо стандартной плиты.

Возможность подачи с перепадомХорошее перемешивание допускает подачу воздуха ниже комнатной температуры.

Где применяется

Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.

Как подобрать

Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.

Технические характеристики

Типоразмер	F0	ØA,	Ødп,	В,	С,	Вес, кг
Типоразмер	м2	мм	мм	мм	мм	ВКТ	ВКТР
1ВКТ/1ВКТР
315	0,033	315	159	230	115	3,6	4,2
450	0,064	450	199	270	135	6,2	7,0
595	0,106	595	249	320	160	10,8	11,9
1ВКТ-С/1ВКТР-С
315	0,033	315	159	200	—	2,9	3,7
450	0,064	450	199	200	—	5,1	6,1
595	0,106	595	249	200	—	8,6	9,8
2ВКТ/2ВКТР
315	0,021	315	159	230	115	3,6	4,2
450	0,051	450	199	270	135	6,3	7,1
595	0,094	595	249	320	160	10,8	11,9
2ВКТ-С/2ВКТР-С
315	0,021	315	159	200	—	2,9	3,8
450	0,051	450	199	200	—	5,2	6,2
595	0,094	595	249	200	—	8,6	9,8

Данные для подбора

		LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)

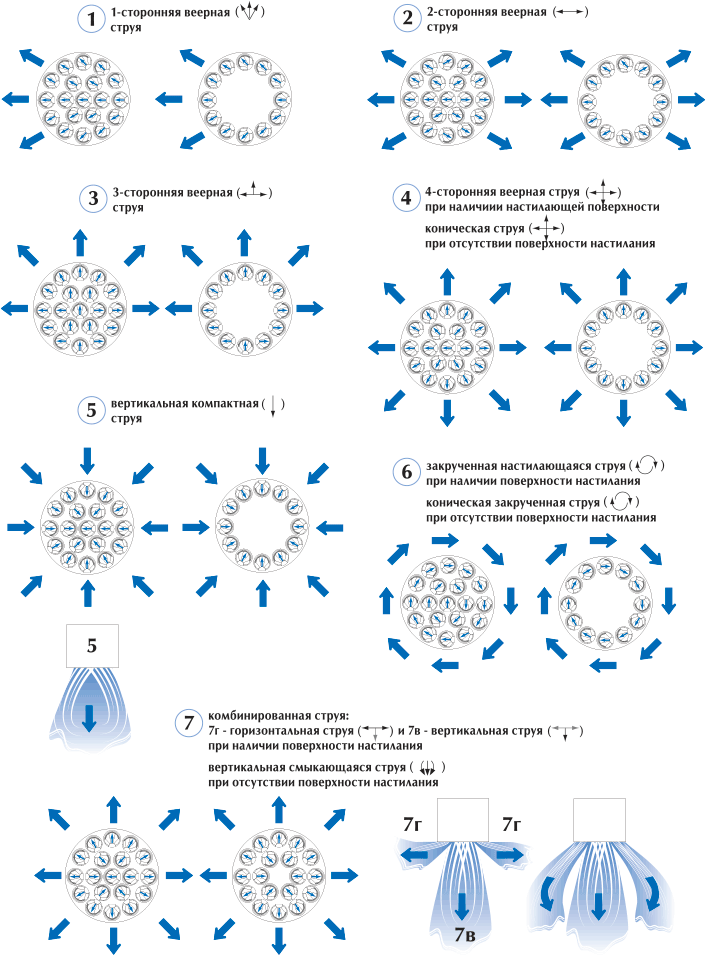

Типо-	Вид	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	струи	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
размер	струи	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
315	1	110	5	6,1	2,4	190	16	10,0	4,2	310	43	6,8	4,6	630	177	14,0	9,2
	2			3,6	1,4			6,2	2,5			4,1	2,7			8,3	5,5
	3			3,2	1,3			5,5	2,2			3,6	2,4			7,3	4,9
	4			2,4	1,0			4,2	1,7			2,7	1,8			5,6	3,7
450	1	250	8	9,9	4,0	390	20	15,0	6,2	590	46	9,3	6,2	1080	153	17,0	11,0
	2			5,9	2,4			9,2	3,7			5,6	3,7			10,0	6,8
	3			5,2	2,1			8,1	3,3			4,9	3,3			9,0	6,0
	4			4,0	1,6			6,2	2,5			3,8	2,5			6,9	4,6
595	1	340	5	10,0	4,2	570	15	18,0	7,0	880	36	11,0	7,2	1580	115	19,0	13,0
	2			6,2	2,5			10,0	4,2			6,5	4,3			12,0	7,7
	3			5,5	2,2			9,2	3,7			5,7	3,8			10,0	6,8
	4			4,2	1,7			7,1	2,8			4,4	2,9			7,8	5,2

% открытия	100%	90%	80%	70%	50%
регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
K	1,1	1,1	1,6	3,3	7,0
ΔLwA, дБ(А)	4	4	6	9	14

		LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	Вид	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	струи	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
размер	струи	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
315	5	110	5	6,9	2,8	190	16	12,0	4,8	310	43	7,8	5,2	630	177	16,0	11,0
	6			2,4	0,9			4,1	1,6			2,7	1,8			5,4	3,6
	7в			2,5	1,0			4,4	1,7			2,8	1,9			5,8	3,9
	7г			1,9	0,8			3,3	1,3			2,2	1,5			4,4	3,0
450	5	250	8	11,0	4,5	390	20	18,0	7,0	590	46	11,0	7,1	1080	153	19,0	13,0
	6			3,8	1,5			6,0	2,4			3,6	2,4			6,6	4,4
	7в			4,1	1,6			6,4	2,6			3,9	2,6			7,1	4,7
	7г			3,2	1,3			4,9	2,0			3,0	2,0			5,5	3,6
595	5	340	5	12,0	4,8	570	15	20,0	8,0	880	36	12	8,2	1580	115	22,0	15,0
	6			4,1	1,6			6,8	2,7			4,2	2,8			7,5	5,0
	7в			4,4	1,7			7,3	2,9			4,5	3,0			8,1	5,4
	7г			3,3	1,3			5,6	2,2			3,5	2,3			6,2	4,1

% открытия	100%	90%	80%	70%	50%
регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
K	1,1	1,1	1,6	3,3	7,0
ΔLwA, дБ(А)	4	4	6	9	14

		LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	Вид	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	струи	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
размер	струи	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
315	4	110	5	1,1	-	190	16	1,9	0,8	310	43	1,2	0,8	630	177	2,5	1,7
	5			6,9	2,8			12,0	4,8			7,8	5,2			16,0	11,0
	6			0,6	-			1,0	-			0,7	-			1,4	0,9
	7			1,7	0,7			2,9	1,2			1,9	1,3			3,9	2,6
450	4	250	8	1,8	0,7	390	20	2,8	1,1	590	46	1,7	1,1	1080	153	3,1	2,1
	5			11,0	4,5			18,0	7,0			11,0	7,1			19,0	13,0
	6			1,0	-			1,5	0,6			0,9	-			1,7	1,1
	7			2,7	1,1			4,3	1,7			2,6	1,7			4,7	3,2
595	4	340	5	1,9	0,8	570	15	3,2	1,3	880	36	2,0	1,3	1580	115	3,5	2,3
	5			12,0	4,8			20,0	8,0			12,0	8,2			22,0	15,0
	6			1,0	-			1,7	0,7			1,1	-			1,9	1,3
	7			2,9	1,2			4,9	1,9			3,0	2,0			5,4	3,6

% открытия	100%	90%	80%	70%	50%
регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
K	1,1	1,1	1,6	3,3	7,0
ΔLwA, дБ(А)	4	4	6	9	14

		LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	Вид	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	струи	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
размер	струи	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
315	4	90	6	2,5	1,0	150	18	4,2	1,7	240	46	2,7	1,8	450	162	5,0	3,3
	5			7,1	2,8			12,0	4,7			7,5	5,0			14,0	9,4
	6			2,4	1,0			4,0	1,6			2,6	1,7			4,8	3,2
450	4	160	4	2,9	1,1	260	11	4,6	1,9	440	33	3,1	2,1	880	131	6,3	4,2
	5			8,1	3,2			13,0	5,2			8,9	5,9			18,0	12,0
	6			2,8	1,1			4,5	1,8			3,0	2,0			6,1	4,0
595	4	230	3	3,0	1,2	420	10	5,5	2,2	690	27	3,6	2,4	1390	108	7,3	4,9
	5			8,5	3,4			16,0	6,2			10,0	6,8			21,0	14,0
	6			2,9	1,2			5,3	2,1			3,5	2,3			7,1	4,7

% открытия	100%	90%	80%	70%	50%
регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
K	1,1	1,1	1,6	3,3	7,0
ΔLwA, дБ(А)	4	4	6	9	14

		LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
Типо-	Вид	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
размер	струи	L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при
размер	струи	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,5	0,75	м3/ч	Па	0,5	0,75
315	4	90	6	1,1	-	150	18	1,9	0,7	240	46	1,2	0,8	450	162	2,2	1,5
	5			7,1	2,8			12,0	4,7			7,5	5,0			14,0	9,4
	6			0,6	-			1,0	-			0,7	-			1,2	0,8
	7			1,7	0,7			2,9	1,2			1,8	1,2			3,5	2,3
450	4	160	4	1,3	-	260	11	2,1	0,8	440	33	1,4	0,9	880	131	2,8	1,9
	5			8,1	3,2			13,0	5,2			8,9	5,9			18,0	12,0
	6			0,7	-			1,1	-			0,8	-			1,5	1,0
	7			2,0	0,8			3,2	1,3			2,2	1,4			4,3	2,9
595	4	230	3	1,4	-	420	10	2,5	1,0	690	27	1,6	1,1	1390	108	3,3	2,2
	5			8,5	3,4			16,0	6,2			10,0	6,8			21,0	14,0
	6			0,7	-			1,4	-			0,9	-			1,8	1,2
	7			2,1	0,8			3,8	1,5			2,5	1,7			5,0	3,4

% открытия	100%	90%	80%	70%	50%
регулятора расхода	β=0°	β=15°	β=30°	β=45°	β=60°
K	1,1	1,1	1,6	3,3	7,0
ΔLwA, дБ(А)	4	4	6	9	14

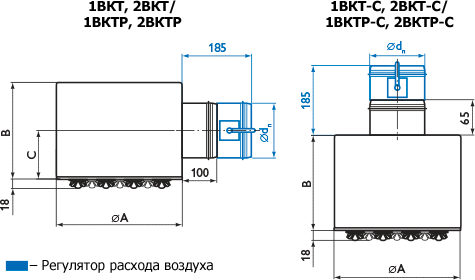

Чертёж и присоединительные размеры

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.

Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.

Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
