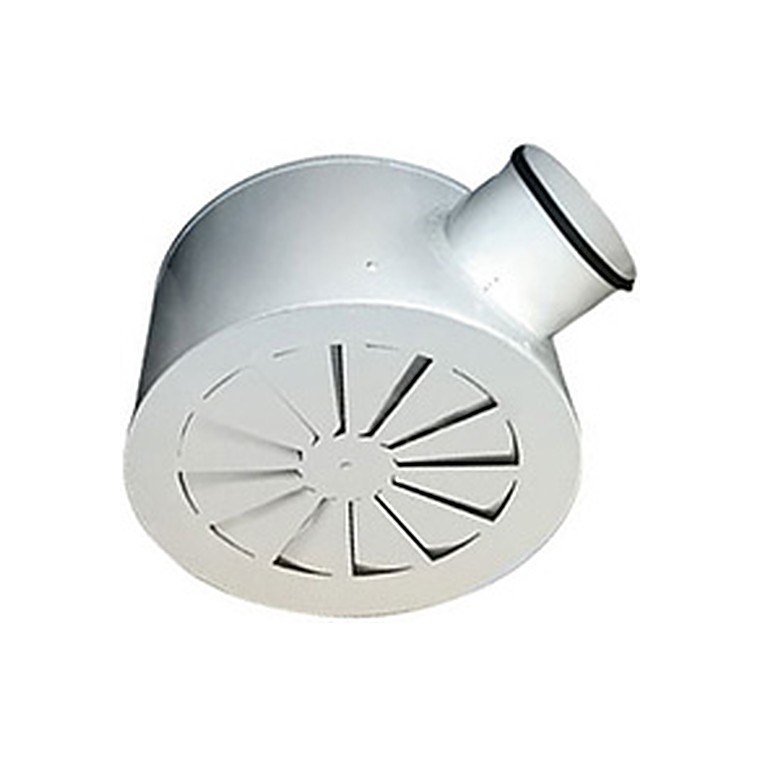

Воздухораспределители панельные 3ДКЗ, 3ДКЗР
⚙️ Подбор и заказ
Описание
Воздухораспределители панельные 3ДКЗ, 3ДКЗР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями. Вихревой режим течения приточного воздуха на выходе из воздухораспределителя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | ØA, | Ødп, | B, | C, | Вес, кг | |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | 3ДКЗ | 3ДКЗР | |
| 3ДКЗ/ 3ДКЗР | |||||||
| 450 | 0,114 | 450 | 199 | 265 | 133 | 5,7 | 6,5 |
| 595 | 0,181 | 595 | 249 | 315 | 158 | 10,1 | 11,1 |
| 3ДКЗ-С/ 3ДКЗР-С | |||||||
| 450 | 0,114 | 450 | 199 | 200 | – | 5,2 | 6,1 |
| 595 | 0,181 | 595 | 249 | 200 | – | 8,6 | 9,6 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| м, при | бойность, м | м, при | м, при | ||||||||||||||
| размер | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 450 | 210 | 8 | 2,6 | 1 | 320 | 19 | 3,9 | 1,6 | 1,1 | 470 | 40 | 2,3 | 1,5 | 850 | 132 | 4,2 | 2,8 |
| 595 | 270 | 8 | 2,6 | 1 | 410 | 17 | 3,9 | 1,6 | 1,1 | 610 | 38 | 2,4 | 1,6 | 1080 | 120 | 4,2 | 2,8 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | |||||||||||||||||
| % открытия | 100% | 90% | 80% | 70% | 50% | |
|---|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | β=60° | |
| K | 1,1 | 1,1 | 1,4 | 2,3 | 4,2 | |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
