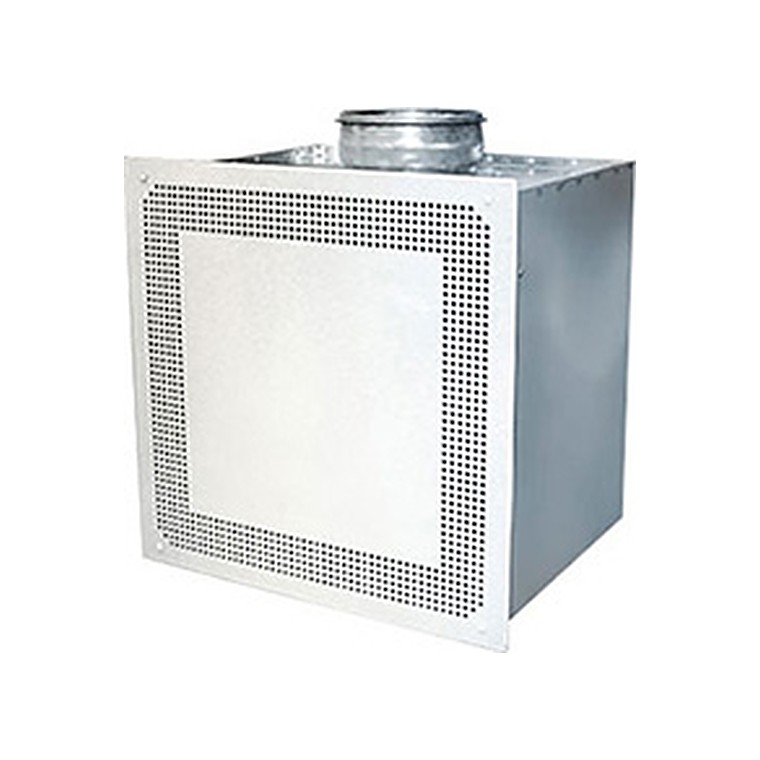

Перфорированные воздухораспределительные панели 2СПП, 2СППР
⚙️ Подбор и заказ
Описание
Воздухораспределители панельные 2СПП, 2СППРпредназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения вертикальными или комбинированными воздушными потоками. Воздухораспределители 2СПП, 2СППР состоят из воздухораздающей панели квадратной формы, имеющей глухую центральную часть и перфорацию по периметру, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Между КСД и воздухораздающей панелью предусмотрены боковые воздуховыпускные щели. Часть приточного воздуха, выходящая через боковые щели, формирует горизонтальный настилающийся поток; часть воздуха, выходящая через отверстия в панели, образует вертикальный поток.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | A, | B, | Ødп, | □a, | C, | E, | F, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | мм | 2СПП | 2СППР | |
| 2CПП/2СППР | ||||||||||
| 300 x 300 | 0,010 | 300 | 300 | 159 | 270 | 270 | 170 | 12 | 3,9 | 4,5 |
| 450 x 450 | 0,027 | 450 | 450 | 199 | 420 | 350 | 220 | 14 | 7,3 | 8,0 |
| 595 x 595 | 0,058 | 595 | 595 | 249 | 570 | 390 | 230 | 18 | 11,1 | 11,9 |
| 2CПП-С/2СППР-С | ||||||||||
| 300 x 300 | 0,010 | 300 | 300 | 159 | 270 | 200 | — | 12 | 3,4 | 4,0 |
| 450 x 450 | 0,027 | 450 | 450 | 199 | 420 | 200 | — | 14 | 5,8 | 6,5 |
| 595 x 595 | 0,058 | 595 | 595 | 249 | 570 | 200 | — | 18 | 8,6 | 9,5 |
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | Кол-во | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | |||||
| откр. | м, при | м, при | бойность, м | м, при | ||||||||||||||
| размер | щелей | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||||
| 300 x 300 | 0 | 140 | 16 | 8,5 | 3,4 | 170 | 24 | 10,0 | 4,1 | 260 | 56 | 16,0 | 6,3 | 4,2 | 390 | 126 | 9,5 | 6,3 |
| 4 | 12 | 5,2 | 2,1 | 17 | 6,3 | 2,5 | 40 | 9,7 | 3,9 | 2,6 | 90 | 5,8 | 3,9 | |||||
| 450 x 450 | 0 | 270 | 13 | 11,0 | 4,5 | 340 | 20 | 14,0 | 5,6 | 490 | 42 | 20,0 | 8,1 | 5,4 | 710 | 88 | 12,0 | 7,8 |
| 4 | 10 | 6,8 | 2,7 | 16 | 8,6 | 3,4 | 33 | 12,0 | 5,0 | 3,3 | 70 | 7,2 | 4,8 | |||||
| 595 x 595 | 0 | 430 | 10 | 11,0 | 4,4 | 520 | 14 | 13,0 | 5,3 | 760 | 30 | 19,0 | 7,7 | 5,2 | 1080 | 61 | 11,0 | 7,3 |
| 4 | 8 | 3,7 | 1,5 | 12 | 4,5 | 1,8 | 26 | 6,6 | 2,6 | 1,8 | 52 | 3,8 | 2,5 | |||||
| * В таблице указаны наибольшие значения дальнобойности, соответствующие вертикальной части комбинированного потока, направленного вдоль геометрической оси панели. Другая часть приточного потока, истекающая через боковые щели и настилающаяся на потолок (4- , 3- , 2- , 1-сторонняя), имеет меньшую дальнобойность независимо от количества открытых щелей. | ||||||||||||||||||
| % открытия | 100% | 90% | 80% | 70% | 50% | |
|---|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | β=60° | |
| K | 1,1 | 1,2 | 1,7 | 3,2 | 6,7 | |
| ΔLwA, дБ(А) | 2 | 3 | 6 | 12 | 20 | |

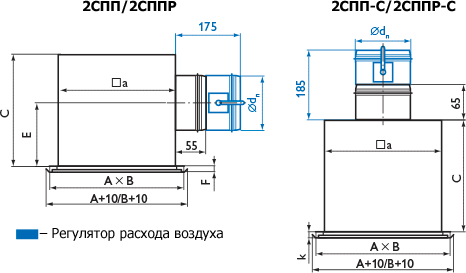

Чертёж и присоединительные размеры

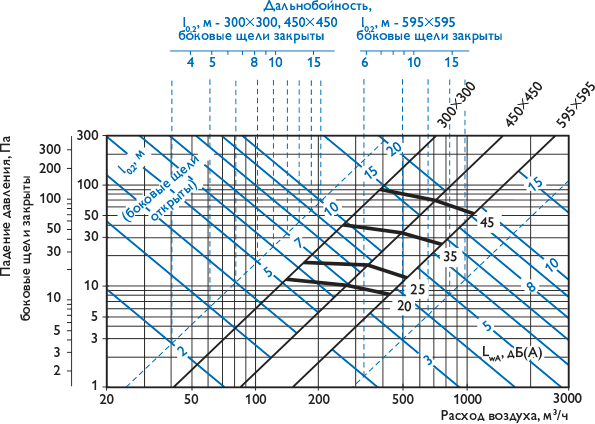

Аэродинамические характеристики
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
