Панельные воздухораспределители 1ВКЗ
⚙️ Подбор и заказ
Описание

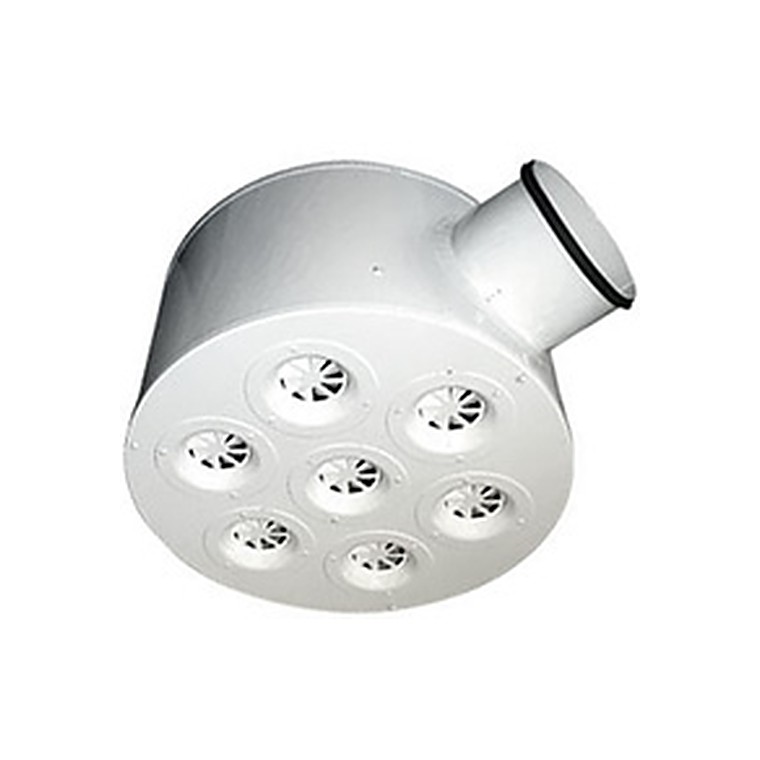

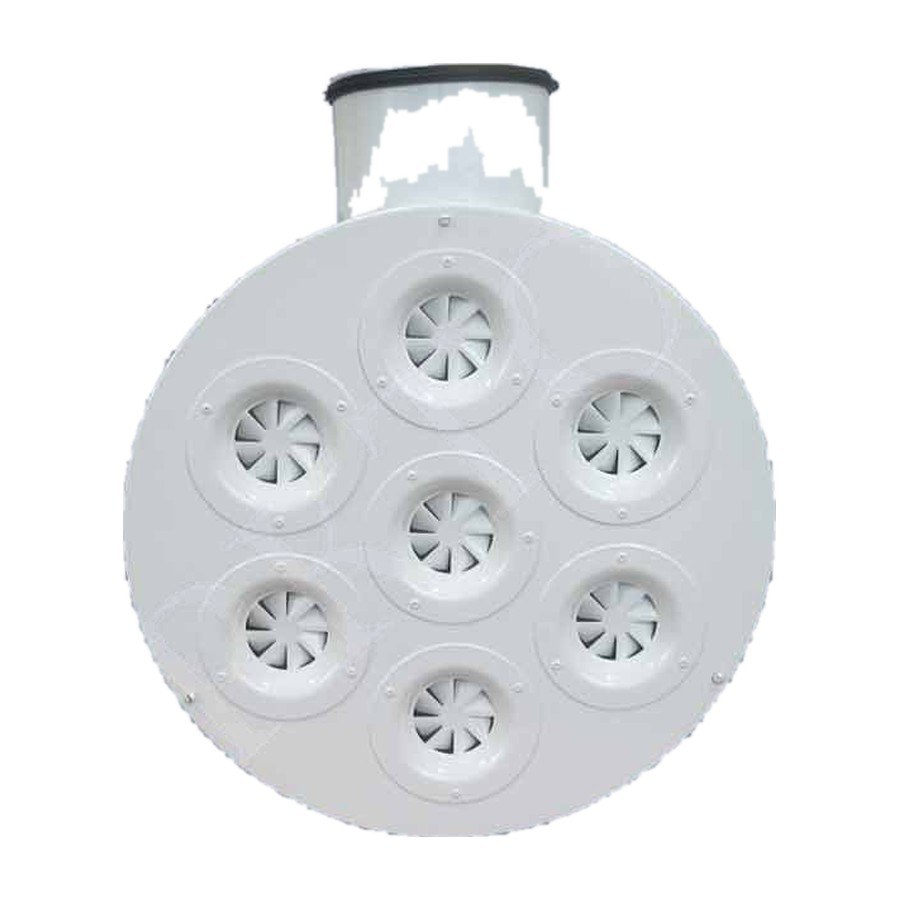

Воздухораспределители панельные 1ВКЗ, 1ВКЗР предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны помещений различного назначения широким коническим потоком с интенсивным перемешиванием воздуха. Воздухораспределители 1ВКЗ, 1ВКЗР состоят из воздухораздающей панели круглой формы, в которой установлены диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВКЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | ØA, | Ødп, | B, | C, | Вес, кг | |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | 1ВКЗ | 1ВКЗР | |
| 1ВКЗ/1ВКЗР | |||||||
| 450 | 0,018 | 450 | 159 | 250 | 125 | 5,9 | 6,6 |
| 595 | 0,034 | 595 | 199 | 280 | 140 | 10,0 | 11,0 |
| 1ВКЗ-С/1ВКЗР-С | |||||||
| 450 | 0,018 | 450 | 159 | 200 | — | 5,6 | 6,3 |
| 595 | 0,034 | 595 | 199 | 200 | — | 9,3 | 10,2 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | ||||
| размер | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 450 | 30 | 3 | 1,9 | 0,7 | 60 | 13 | 3,7 | 1,5 | 120 | 51 | 3,0 | 2,0 | 270 | 258 | 6,7 | 4,5 |
| 595 | 50 | 3 | 2,3 | 0,9 | 90 | 10 | 4,1 | 1,6 | 170 | 35 | 3,1 | 2,0 | 420 | 214 | 7,6 | 5,1 |
| % открытия | 100% | 90% | 80% | 70% | 50% | |
|---|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | β=60° | |
| K | 1,0 | 1,0 | 1,0 | 1,1 | 1,4 | |
| ΔLwA, дБ(А) | 3 | 3 | 4 | 4 | 4 | |

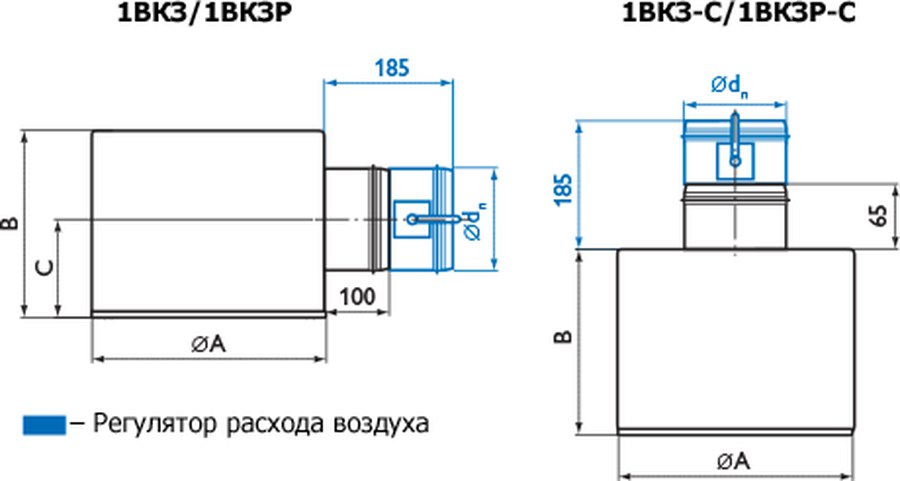

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
