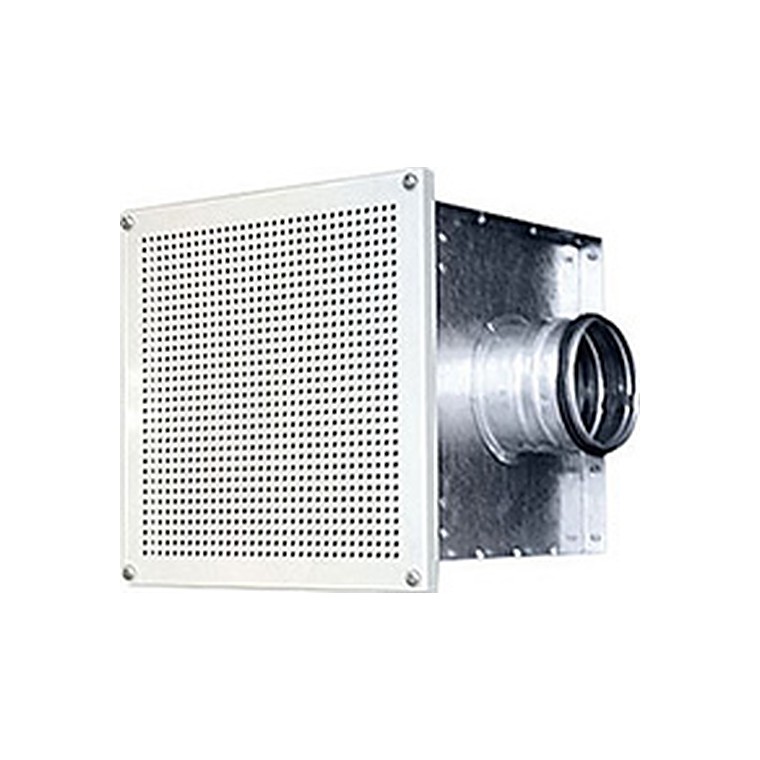

Перфорированные воздухораспределительные панели 1СПП, 1СППР
⚙️ Подбор и заказ
Описание
Воздухораспределители панельные 1СПП, 1СППР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения вертикальными потоками. Воздухораспределители 1СПП, 1СППР состоят из воздухораздающей перфорированной панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1СППР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | A, | B, | Ødп, | □a, | C, | E, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | 1СПП | 1СППР | |
| 1СПП/1СППР | |||||||||
| 300 x 300 | 0,019 | 300 | 300 | 159 | 270 | 270 | 170 | 3,5 | 4,1 |
| 450 x 450 | 0,048 | 450 | 450 | 199 | 420 | 350 | 220 | 7,0 | 7,7 |
| 595 x 595 | 0,091 | 595 | 595 | 249 | 570 | 390 | 230 | 11,0 | 11,9 |
| 1СПП-С/1СППР-С | |||||||||
| 300 x 300 | 0,019 | 300 | 300 | 159 | 270 | 200 | — | 3,0 | 3,6 |
| 450 x 450 | 0,048 | 450 | 450 | 199 | 420 | 200 | — | 5,5 | 6,2 |
| 595 x 595 | 0,091 | 595 | 595 | 249 | 570 | 200 | — | 8,5 | 9,4 |
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | |||||
| м, при | м, при | бойность, м | м, при | ||||||||||||||
| размер | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 300 x 300 | 120 | 6 | 6,9 | 2,1 | 150 | 10 | 8,9 | 3,1 | 250 | 27 | 15,0 | 5,6 | 3,4 | 420 | 77 | 10,0 | 6,4 |
| 450 x 450 | 190 | 4 | 5,2 | 1,0 | 260 | 7 | 8,0 | 2,1 | 460 | 22 | 14,0 | 4,8 | 2,8 | 980 | 99 | 12,0 | 8,0 |
| 595 x 595 | 510 | 10 | 6,3 | 1,8 | 630 | 16 | 7,8 | 2,4 | 900 | 32 | 12,0 | 4,2 | 2,3 | 1260 | 63 | 6,3 | 3,6 |
| % открытия | 100% | 90% | 80% | 70% | 50% | |
|---|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | β=60° | |
| K | 1,1 | 1,2 | 2,0 | 3,9 | 8,9 | |
| ΔLwA, дБ(А) | 4 | 6 | 11 | 18 | 24 | |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
