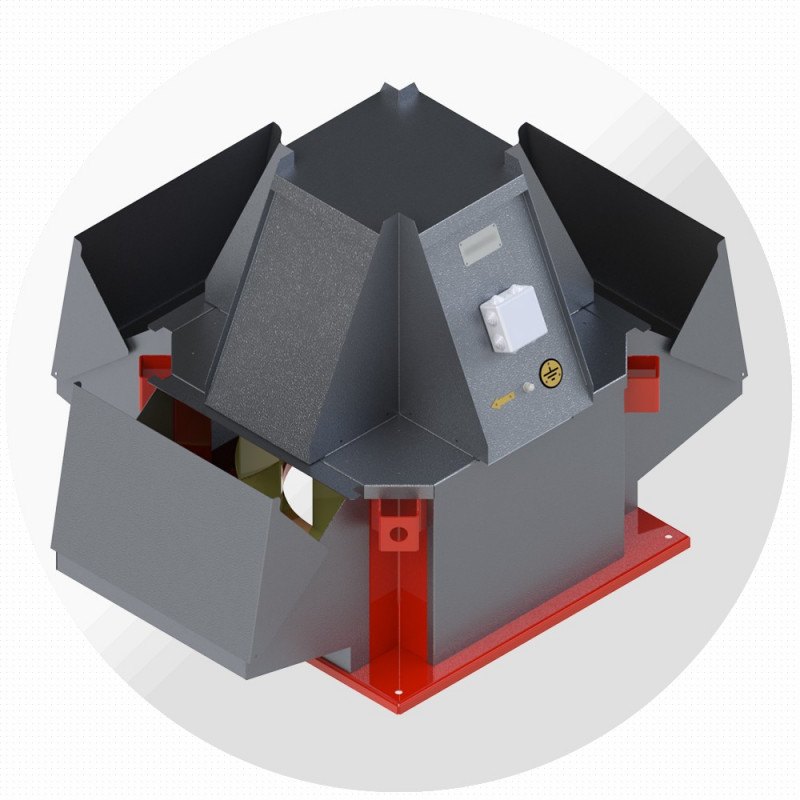

Крышный вентилятор дымоудаления ВКРВ-ДУ №11,2, Ø1120 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор дымоудаления ВКРВ-ДУ №11 — крышный радиальный вентилятор дымоудаления с выбросом вверх завода «Виктория» (Москва). Номер 11,2: диаметр рабочего колеса 1120 мм. В каталоге завода 6 исполнений по двигателю: производительность до 47 800 м³/ч, полное давление до 1253 Па, мощность 7,5–30 кВт.
Выбрасывает продукты горения вертикально вверх, поэтому подходит для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-ДУ-Т-11,2-090-18,5-1000 | 0,90 | 0–34 900 | 1015…0 | АИР180M6 | 18,5 | 980 | 850 |
| ВКРВ-ДУ-Т-11,2-095-22-1000 | 0,95 | 0–41 000 | 1131 | АИР200M6 | 22 | 980 | 870 |
| ВКРВ-ДУ-Т-11,2-100-30-1000 | 1,00 | 0–47 800 | 1253…0 | АИР200L6 | 30 | 980 | 920 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-ДУ-Т-11,2-090-7,5-750 | 0,90 | 0–26 000 | 563…0 | АИР160S8 | 7,5 | 720 | 770 |
| ВКРВ-ДУ-Т-11,2-095-11-750 | 0,95 | 0–30 500 | 627…0 | АИР160M8 | 11 | 730 | 790 |
| ВКРВ-ДУ-Т-11,2-100-15-750 | 1,00 | 0–35 600 | 695…0 | АИР180M8 | 15 | 730 | 800 |
Расшифровка обозначения
ВКРВ-ДУ-Т-11,2-090-7,5-750
| ВКРВ-ДУ | крышный радиальный вентилятор дымоудаления, выброс вверх |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРВ-ДУ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | B1 | B2 | C* | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКРВ-ДУ-11,2 | 160…225 | 1120 | 1165 | 1400 | 1320 | 1680 | 1900 | 2400 | 500 | 15 | М10 | 12 | 18 |
Назначение и исполнения
| Выход потока в одну сторону | исполнение 01 |
| Выход потока в две противоположные стороны | исполнение 02 |
| Выход потока в две смежные стороны | исполнение 03 |
| Выход потока в три стороны | исполнение 04 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 400°С) | ДУ-400 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 600°С) | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Max t перемещаемой среды — 600ºC Время работы при max t перемещаемой среды — не менее 120 минут
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
По запросу производим сейсмостойкие вентиляторы ВКРВ-ДУ.
Где применяется
- Дымоудаление из зданий с горючим кровельным покрытием
- Высотные жилые и общественные здания
- Паркинги, атриумы, торговые центры
- Производственные и складские здания
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРВ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
