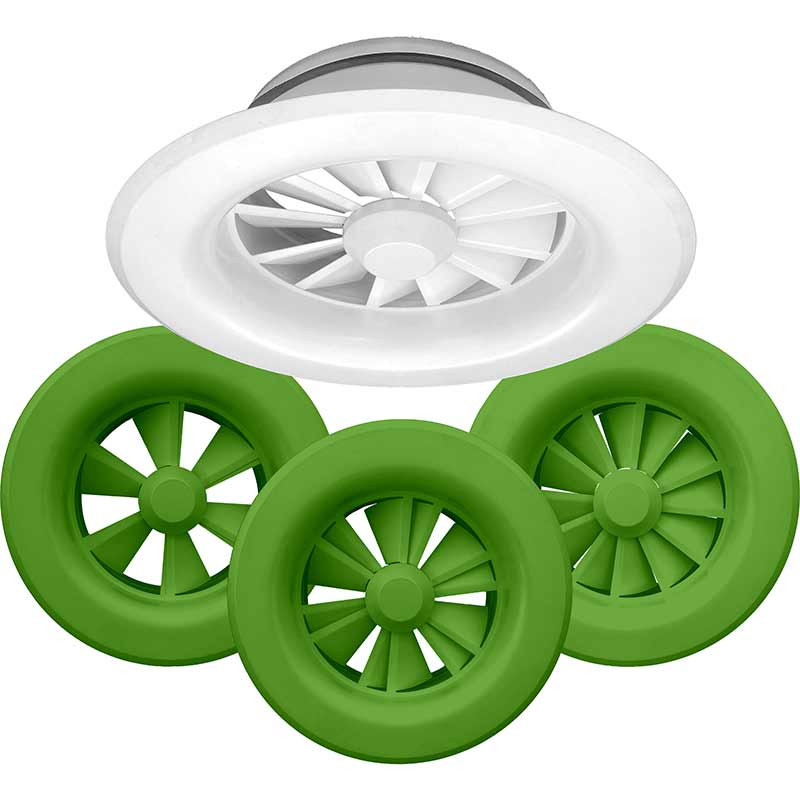

Вихревой регулируемый диффузор AVZ

Вихревые диффузоры AVZ предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями их верхней зоны помещений. Диффузоры могут использоваться как для помещений с высоким потолком (заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно низким потолком (залы для приемов, холлы гостиниц). Вихревой режим течения приточного воздуха на выходе позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Конструктивно диффузор состоит из конического корпуса с регулируемыми лопатками и присоединительного патрубка. Положение лопаток диффузора можно изменять в зависимости от сезона таким образом, чтобы обеспечить в рабочей зоне максимально комфортную температуру вне зависимости от подачи теплого воздуха (вертикальная струя) или холодного воздуха (горизонтальная струя).

Конструкция и материалы

• Вихревая раздача воздуха с закруткой потока — быстрое перемешивание в объёме помещения
• Регулировка направления и интенсивности струи
• Приточное и вытяжное исполнение
• Комплектация камерой статического давления (КСД) — по запросу
• Окраска в любой цвет по шкале RAL, базовый — RAL 9016М матовый

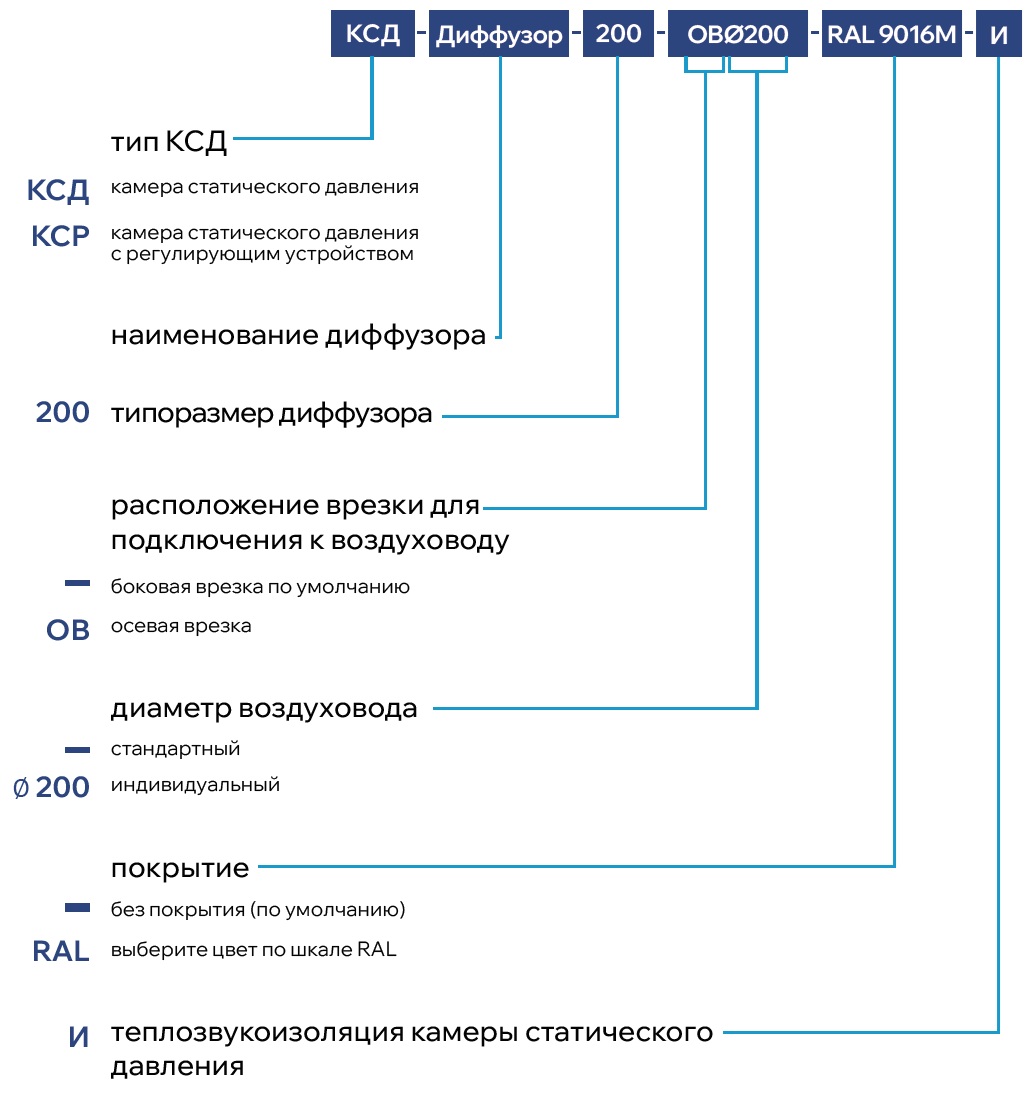

камера статического давления (КСД/КСР)

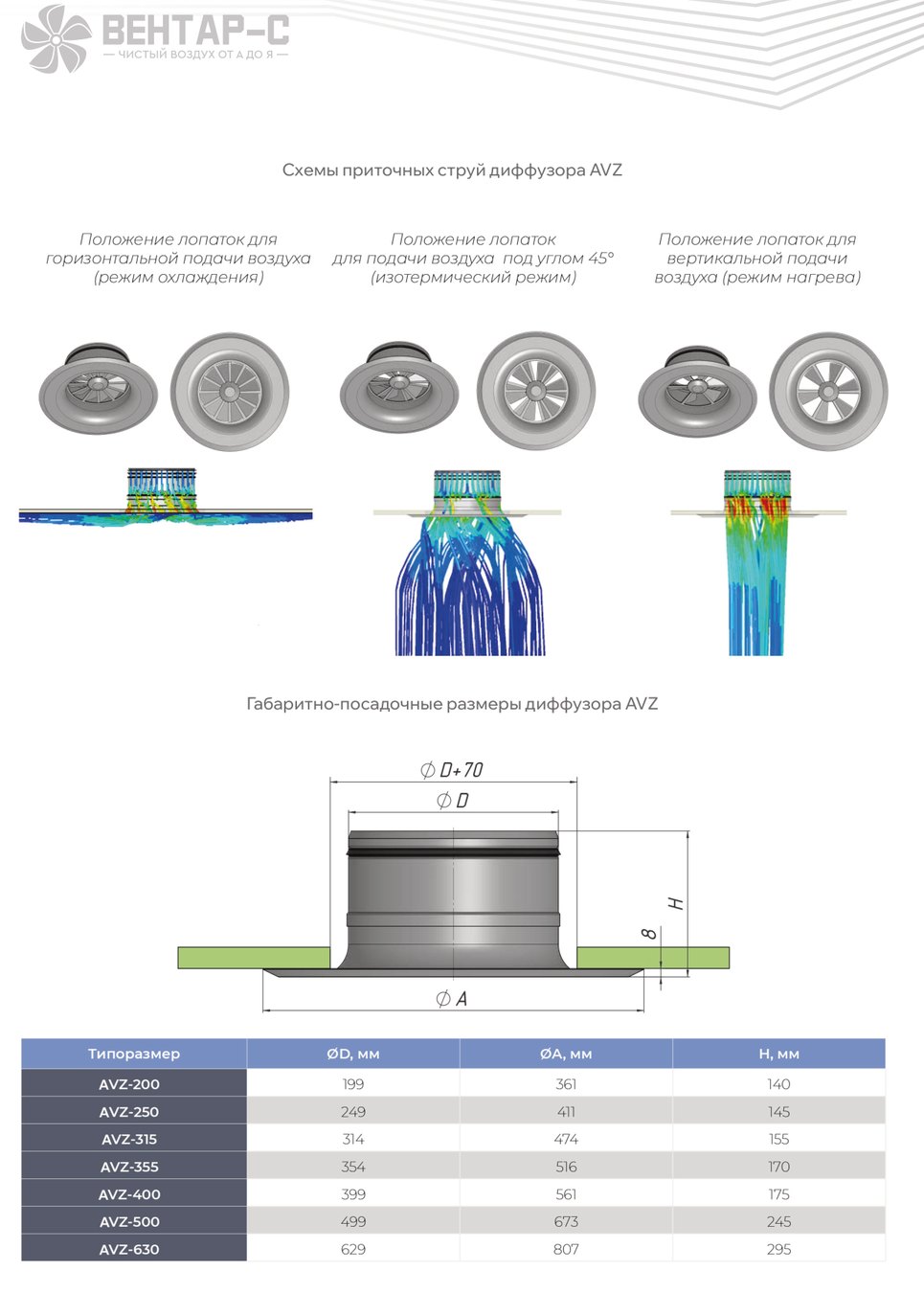

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет по умолчанию RAL 9016М (матовый). По требованию возможна окраска в любой цвет по каталогу RAL. Схемы приточных струй диффузора AVZ

Что это даёт

Где применяется

Закрученный поток быстро перемешивается с воздухом помещения — можно подавать больший перепад температур без ощущения сквозняка.

• Помещения с большим воздухообменом
• Офисы открытой планировки, холлы
• Подача охлаждённого воздуха летом
• Потолки от 2,6 до 4 м

Как подобрать

• Размер — по расходу воздуха на диффузор при скорости 2–3 м/с в живом сечении
• Тип — приточный, вытяжной или универсальный; для натяжных потолков — теневые и скрытые
• Цвет — белый RAL 9016 или любой по RAL
• Для регулировки расхода добавьте адаптер с клапаном

Технические характеристики

Важно знать
