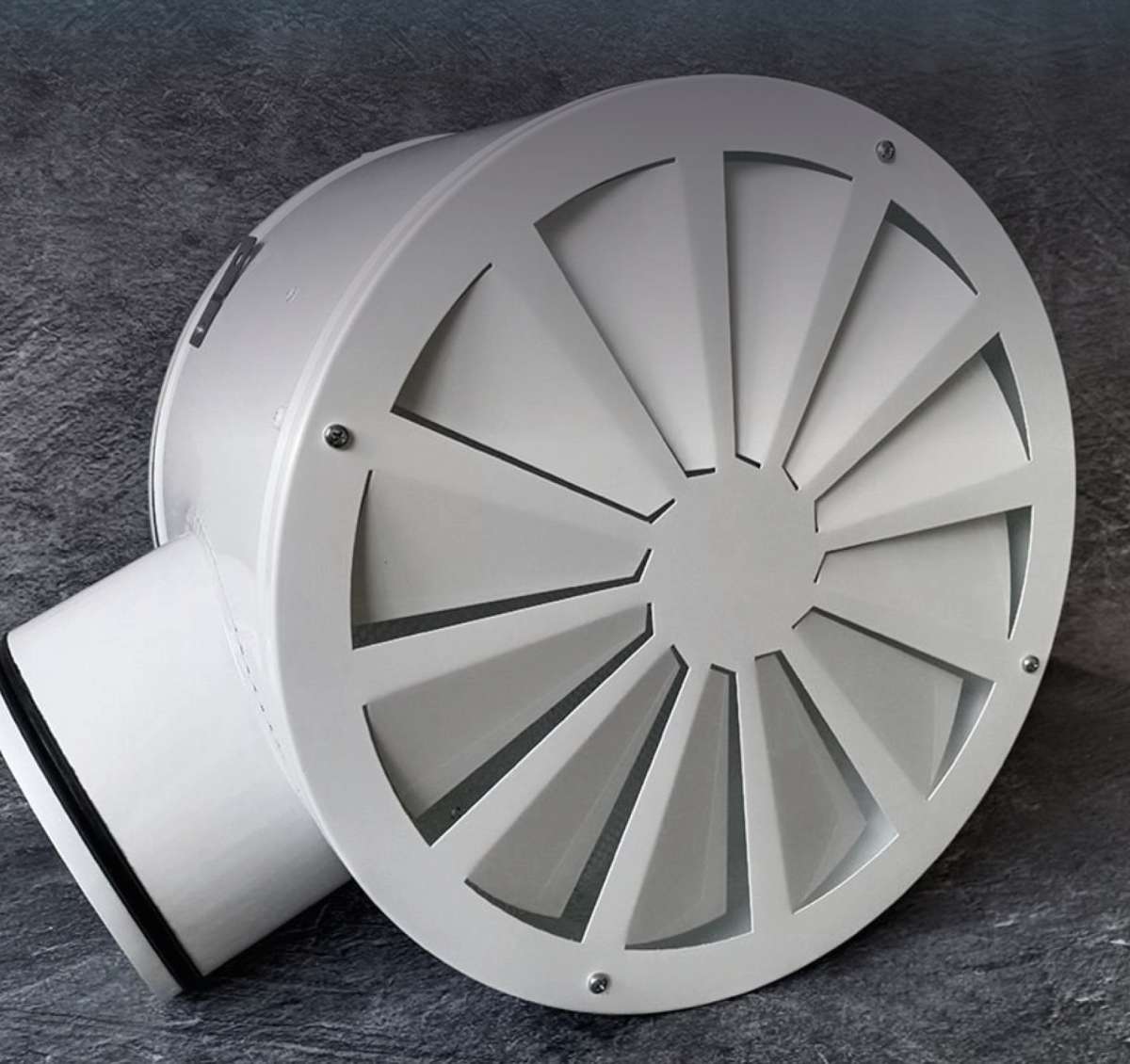

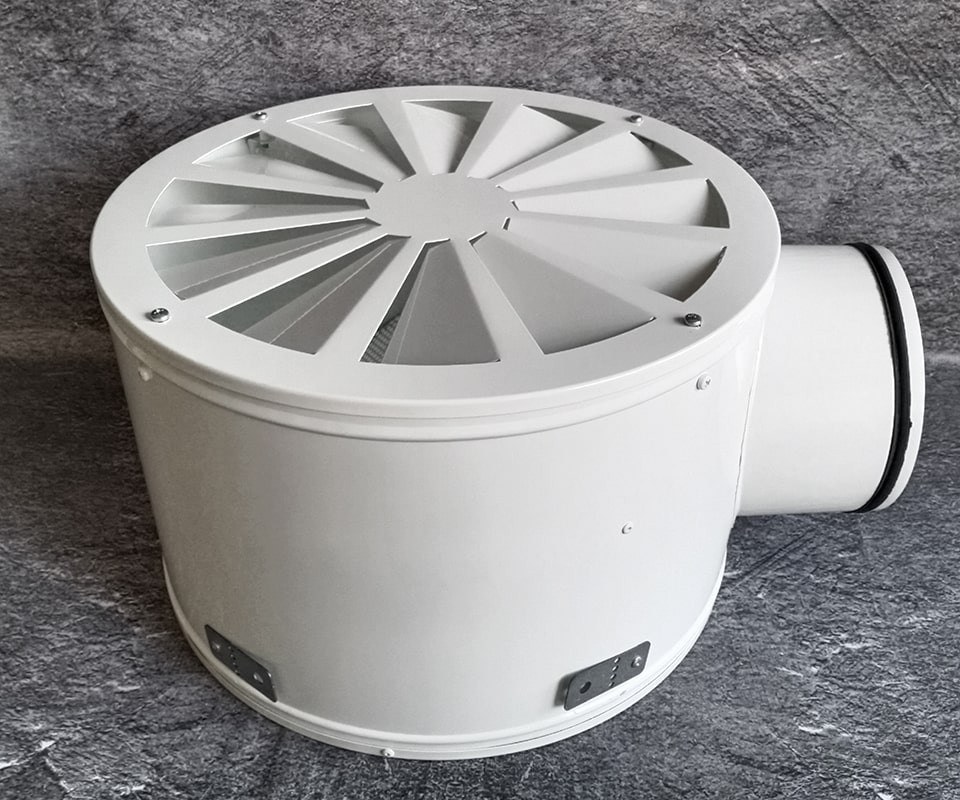

Вихревой диффузор с камерой статического давления 3ДКЗ
Панельные воздухораспределители закручивающие 3ДПК, 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt≥5°С (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.). Воздухораспределители 3ДПЗ, 3ДКЗ могут использоваться также для удаления воздуха из помещений.
Конструктивно воздухораспределители состоят из воздухораздающей панели с закручивающими лопатками прямоугольной формы (3ДПЗ) или круглой формы (3ДКЗ) и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Материалы изготовления:
Панель для 3ДПЗ изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь.
Воздухораспределители 3ДКЗ изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.
В зависимости от угла сгиба лопаток в лицевой воздухораспределительной панели возможна различная подача воздуха:
- вертикальной закрученной конической струей для панелей 1В, 2В, 3В
- горизонтальной настилающейся закрученной струей для панелей 1Г, 2Г, 3Г
Виды лицевых панелей диффузоров 3ДПЗ, 3ДКЗ
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДПЗР, 3ДКЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель. снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
Габаритно-посадочные размеры воздухораспределителей с регулятором расхода и без с боковым подводом 3ДПЗ, 3ДПЗР и торцевым подводом 3ДПЗ-С, 3ДПЗР-С
Габаритно-посадочные размеры круглых воздухораспределителей с регулятором расхода и без с боковым подводом 3ДКЗ, 3ДКЗР и торцевым подводом 3ДКЗ-С, 3ДКЗР-С
Воздухораспределители 3ДПЗ, 3ДКЗ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов и встраиваются в подвесные потолки или стеновые панели, при этом обеспечивается настилание горизонтальной струи на потолок.
Монтаж 3ДПЗ к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Монтаж панельных воздухораспределителей в свободном пространстве
Монтаж панельных воздухораспределителей к потолку типа “Армстронг”
Монтаж панельных воздухораспределителей к ГКЛ
Аэродинамические и акустические характеристики воздухораспределителей 3ДПЗ, 3ДПЗР, 3ДКЗ, 3ДКЗР при подаче воздуха в помещение
При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода 3ДПЗР, 3ДКЗР значения ΔPП (из таблицы и графика) корректируются:
F0 – площадь расчетного сечения на входе в воздухораспределитель
Для расчета площади живого сечения необходимо воспользоваться формулой:
Пример заказа:
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
