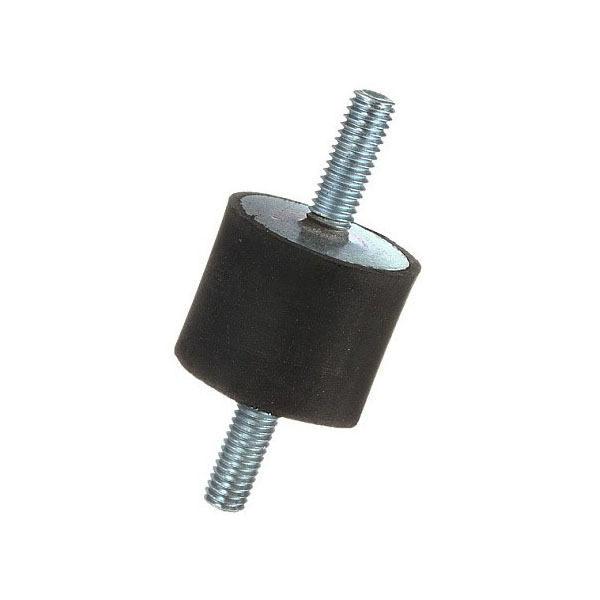

Виброопора тип ЕС
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Виброизоляторы предназначены для предотвращения распространения вибрации от вентиляторов по строительным конструкциям и устанавливаются в соответствии с указаниями в паспорте вентилятора.Характеристики
Технические характеристики
|
Наименование |
D |
H |
D2 |
L1 |
Сжатие |
Сдвиг |
Масса, кг |
||
|
Нагрузка, кг |
Смещение, мм |
Нагрузка, кг |
Смещение, мм |
||||||
| Виброопора тип ЕС 15*10 (A) М4 |
15 |
10 |
М4 |
11 |
12 |
0,8 |
4 |
1,8 |
0,041 |
| Виброопора тип ЕС 15*25 (A) М4 |
15 |
25 |
М4 |
11 |
10 |
2,5 |
2 |
5,5 |
0,043 |
| Виброопора тип ЕС 20*15 (A) М6 |
20 |
15 |
М6 |
17 |
20 |
1,2 |
7 |
2,7 |
0,047 |
| Виброопора тип ЕС 20*20 (A) М6 |
20 |
20 |
М6 |
17 |
18 |
1,7 |
6 |
3,9 |
0,052 |
| Виброопора тип ЕС 20*25 (A) М6 |
20 |
25 |
М6 |
17 |
16 |
2,2 |
5 |
5,1 |
0,056 |
| Виброопора тип ЕС 25*10 (A) М6 |
25 |
10 |
М6 |
17 |
50 |
0,6 |
12 |
1,4 |
0,059 |
| Виброопора тип ЕС 25*15 (A) М6 |
25 |
15 |
М6 |
17 |
35 |
1,3 |
12 |
2,5 |
0,06 |
| Виброопора тип ЕС 25*20 (A) М6 |
25 |
20 |
М6 |
17 |
30 |
1,8 |
10 |
3,9 |
0,061 |
| Виброопора тип ЕС 25*30 (A) М6 |
25 |
30 |
М6 |
17 |
25 |
2,7 |
8 |
6,0 |
0,064 |
| Виброопора тип ЕС 30*15 (A) М8 |
30 |
15 |
М8 |
22 |
55 |
1,3 |
7 |
6,5 |
0,066 |
| Виброопора тип ЕС 30*20 (A) М8 |
30 |
20 |
М8 |
22 |
45 |
1,8 |
16 |
3,8 |
0,071 |
| Виброопора тип ЕС 30*25 (A) М8 |
30 |
25 |
М8 |
22 |
40 |
2,3 |
15 |
5,0 |
0,074 |
| Виброопора тип ЕС 30*30 (A) М8 |
30 |
30 |
М8 |
22 |
35 |
2,7 |
14 |
6,3 |
0,078 |
| Виброопора тип ЕС 40*30 (A) М10 |
40 |
30 |
М10 |
27,5 |
80 |
1,9 |
28 |
6,3 |
0,113 |
| Виброопора тип ЕС 40*40 (A) М8 |
40 |
40 |
М8 |
27,5 |
65 |
3,7 |
25 |
8,7 |
0,135 |
| Виброопора тип ЕС 50*30 (A) М10 |
50 |
30 |
М10 |
27,5 |
140 |
2,6 |
45 |
5,8 |
0,173 |
| Виброопора тип ЕС 50*40 (A) М10 |
50 |
40 |
М10 |
27,5 |
120 |
3,6 |
44 |
8,2 |
0,181 |
| Виброопора тип ЕС 50*45 (A) М10 |
50 |
45 |
М10 |
27,5 |
110 |
3,9 |
43 |
9,6 |
0,197 |
| Виброопора тип ЕС 50*50 (A) М10 |
50 |
50 |
М10 |
27,5 |
100 |
4,4 |
40 |
10,8 |
0,212 |
| Виброопора тип ЕС 60*40 (A) М12 |
60 |
40 |
М12 |
27,5 |
190 |
3,7 |
65 |
7,4 |
0,257 |
| Виброопора тип ЕС 60*45 (A) М12 |
60 |
45 |
М12 |
27,5 |
170 |
4,1 |
64 |
9,5 |
0,271 |
| Виброопора тип ЕС 60*50 (A) М12 |
60 |
50 |
М12 |
27,5 |
250 |
4,4 |
60 |
9,55 |
0,286 |
| Виброопора тип ЕС 60*60 (A) М12 |
60 |
60 |
М12 |
27,5 |
200 |
5,1 |
50 |
9,65 |
0,291 |
| Виброопора тип ЕС 70*60 (A) М10 |
70 |
60 |
М10 |
27,5 |
350 |
5,2 |
80 |
10,6 |
0,323 |
| Виброопора тип ЕС 75*40 (A) М12 |
75 |
40 |
М12 |
37 |
450 |
4,4 |
250 |
9,0 |
0,417 |
| Виброопора тип ЕС 75*50 (A) М12 |
75 |
50 |
М12 |
22 |
400 |
5,0 |
200 |
9,8 |
0,447 |
| Виброопора тип ЕС 100*75 (A) М16 |
100 |
75 |
М16 |
42 |
500 |
7,1 |
180 |
16,5 |
0,632 |
