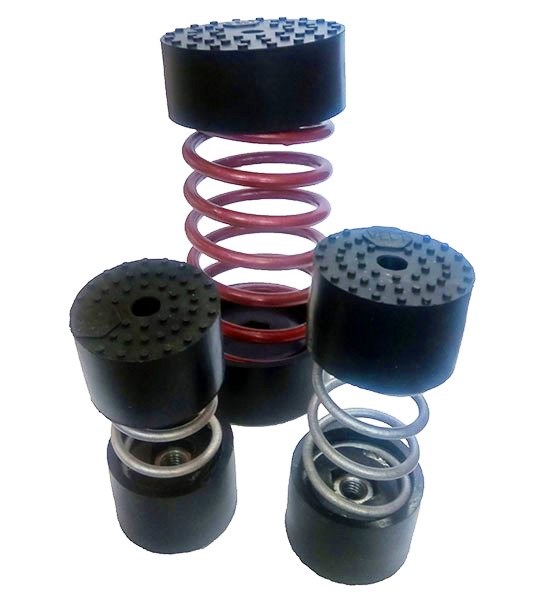

Виброизоляторы типов ДО, ВР и ВИ
⚙️ Подбор и заказ
Характеристики
Описание
Виброизоляторы типов ДО, ВР и ВИ — комплектующее изделие вентиляционных систем производства ВЭЛТ. Виброизоляторы предназначены для ослабления вредного воздействия вибрации от оборудования на строительные конструкции зданий и сооружений. Виброизоляторы изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69.
Конструкция и исполнения
Виброизоляторы предназначены для ослабления вредного воздействия вибрации от оборудования на строительные конструкции зданий и сооружений. Виброизоляторы изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69. Виброизоляторы серии М отличаются повышенной гибкостью и подходят для оборудования с высокими оборотами рабочего колеса.
Что это даёт
Где применяется
- монтаж вентиляторов и вентиляционных установок
- узлы прохода через кровлю и перекрытия
- аспирационные и тягодутьевые линии
- реконструкция и ремонт существующих систем
Технические характеристики
| Обозначе- ДО-45 ДО-44 ние | при сжатии Динамическ. жесткость, кН/м | Динамическ. жесткость, кН/м при сдвиге 66,5 75 | сжатия, мм Допуск. деформ. 220 180 | нагрузка, Н Допуск. статич | D, мм 14 14 | Масса, кг |
|---|---|---|---|---|---|---|
| ВР-201 | 25 | 4 | 5,6 | 140 | 68 | 0,28 |
| ВР-202 | 50 | 8 | 5,6 | 280 | 58 | 0,32 |
| ВР-203 | 100 | 16 | 5,6 | 560 | 48 | 0,46 |
| Обозначе- ние | рабочая Нагрузка, кГ | Нагрузка, кГ предельн | D | d | D1 Размеры, мм | Размеры, мм d1 | H | h | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВИ-1 | 60 | 100 | 40 | 8 | 16 | 12 | 28 | 20 | 0,1 |
| ВИ-2 | 100 | 140 | 50 | 10 | 20 | 14 | 35 | 25 | 0,14 |
| ВИ-3 | 140 | 180 | 60 | 12 | 22 | 16 | 42 | 30 | 0,23 |

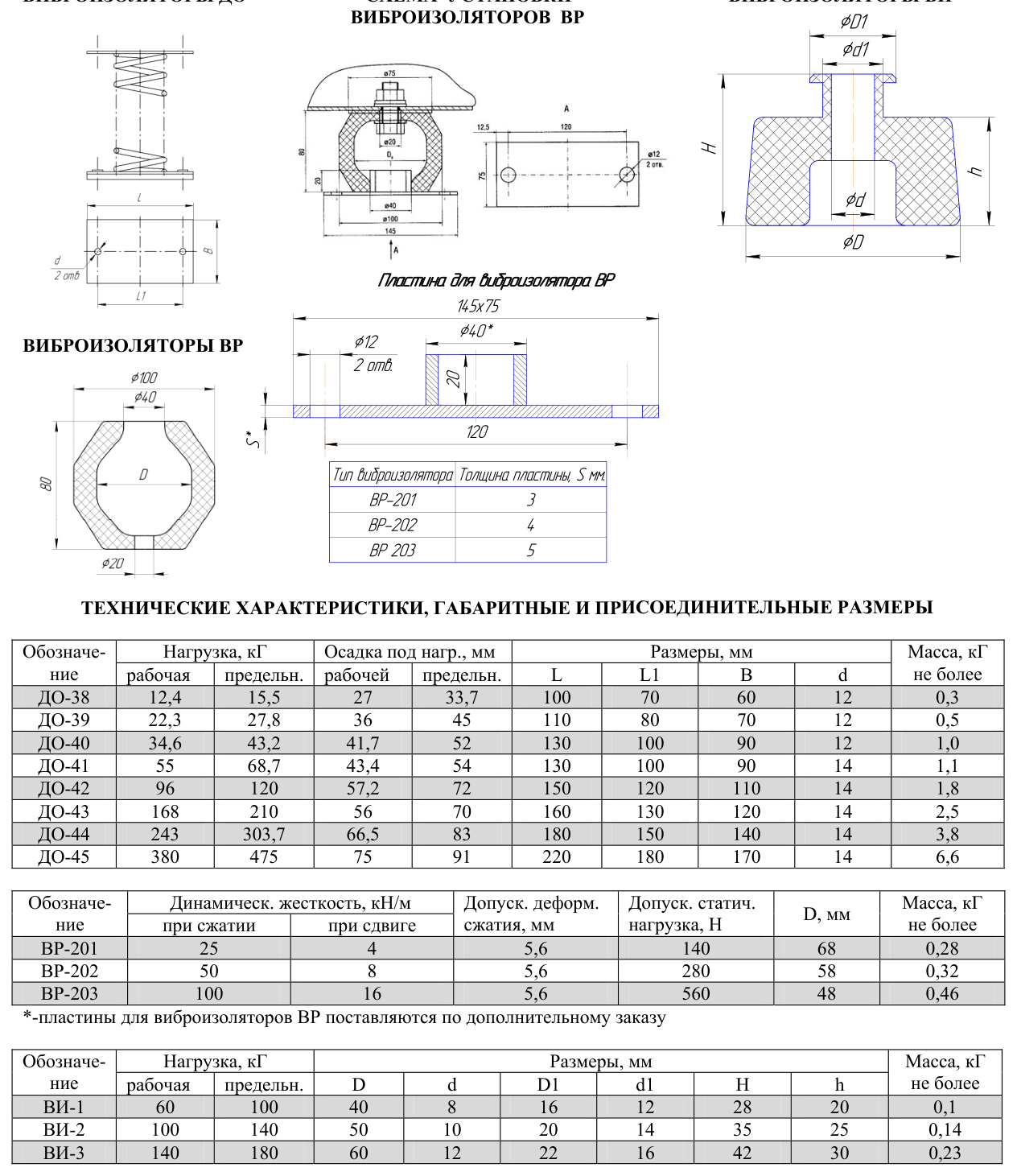

Габаритные и присоединительные размеры
| Обозначе- ние | рабочая Нагрузка, кГ | Нагрузка, кГ предельн | рабочей Осадка под нагр., мм | Осадка под нагр., мм предельн | L | L1 Размеры, мм | Размеры, мм B | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ДО-38 | 12,4 | 15,5 | 27 | 33,7 | 100 | 70 | 60 | 12 | 0,3 |
| ДО-39 | 22,3 | 27,8 | 36 | 45 | 110 | 80 | 70 | 12 | 0,5 |
| ДО-40 | 34,6 | 43,2 | 41,7 | 52 | 130 | 100 | 90 | 12 | 1,0 |
| ДО-41 | 55 | 68,7 | 43,4 | 54 | 130 | 100 | 90 | 14 | 1,1 |
| ДО-42 | 96 | 120 | 57,2 | 72 | 150 | 120 | 110 | 14 | 1,8 |
| ДО-43 | 168 | 210 | 56 | 70 | 160 | 130 | 120 | 14 | 2,5 |
| ДО-44 | 243 | 303,7 | 66,5 | 83 | 180 | 150 | 140 | 14 | 3,8 |
| ДО-45 | 380 | 475 | 75 | 91 | 220 | 180 | 170 | 14 | 6,6 |
Как подобрать
- уточните присоединительные размеры оборудования и воздуховода
- проверьте условия эксплуатации: температура, влажность, наружная установка
- для виброизоляторов подбирайте типоразмер по массе оборудования и частоте вращения
- при заказе указывайте типоразмер по обозначению производителя
Монтаж и эксплуатация
- присоединения выполняются с уплотнением; гибкие вставки не должны быть натянуты
- виброизоляторы устанавливаются равномерно по опорам, с выравниванием осадки
- узлы прохода через кровлю гидроизолируются
- после монтажа проверяется отсутствие подсосов
Важно знать
Вставка гасит вибрацию, но не предназначена для стыковки смещённых фланцев — соосность обеспечивается монтажом.
Документация. Технический лист с полными таблицами и чертежами — Виброизоляторы типов ДО, ВР и ВИ (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
