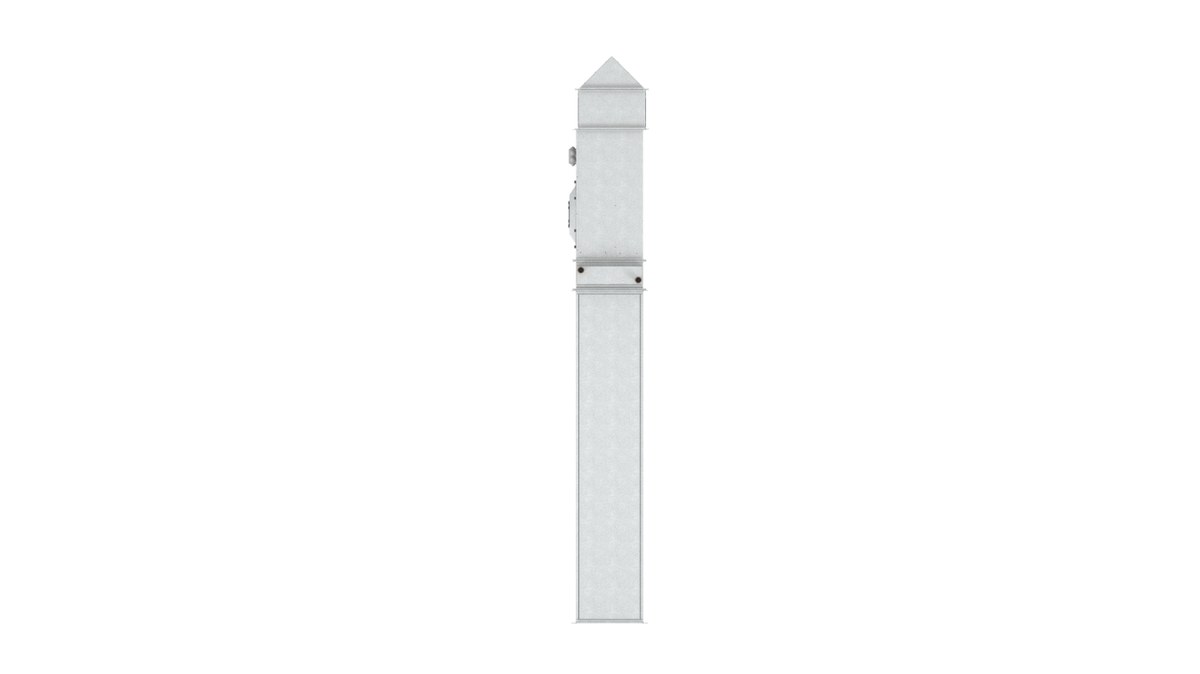

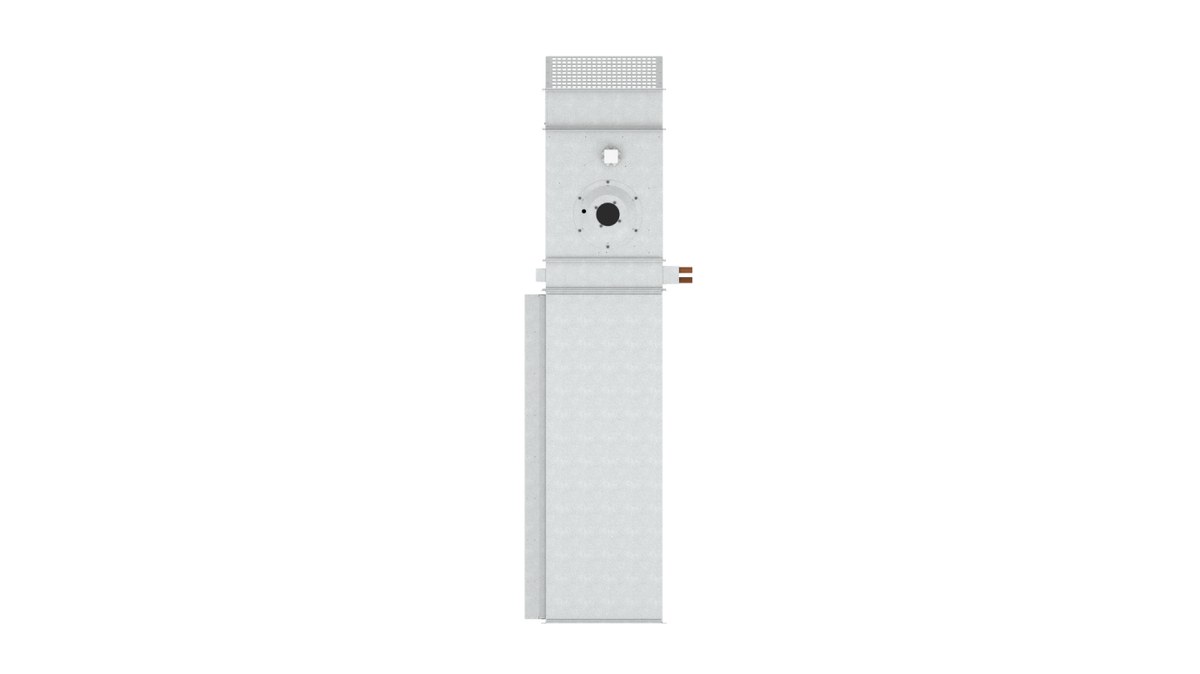

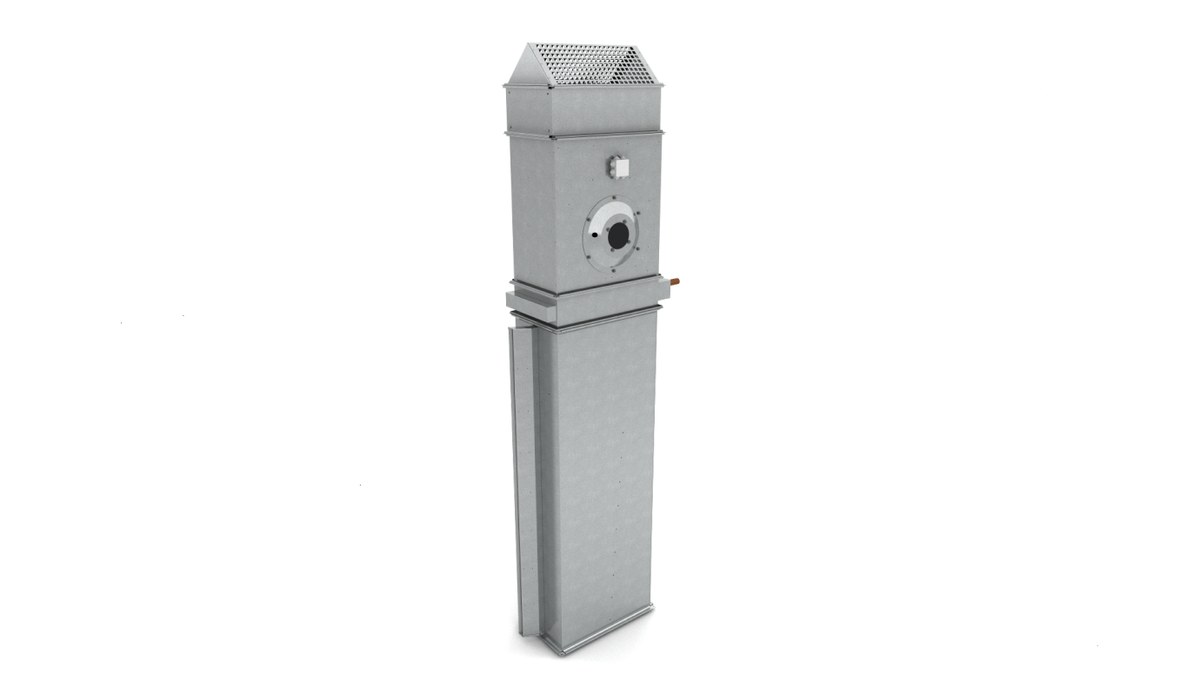

Завесы воздушные AeroBlast-K серия 200

Завеса воздушная AeroBlast-K серии 200 — промышленная воздушная завеса для входных и небольших въездных групп с малой ветровой нагрузкой. Даёт равномерный воздушный поток по всей длине сопла и не требует изготовления кронштейна.

Технические характеристики

Конструкция

Корпус выпускается в исполнении Н — общепромышленное, из оцинкованной стали без покрытия. Сопло рассчитано на равномерную раздачу воздуха по всей длине, поэтому струя не распадается на отдельные зоны и перекрывает проём сплошным барьером. Крепёжные элементы предусмотрены конструкцией завесы.

Воздух подаёт высоконапорный радиальный вентилятор со степенью защиты IP54. Нагрев выполняется теплообменником с медными трубками при работе на теплоносителе либо электрическим нагревателем. Фильтр на входе входит в комплект поставки и защищает теплообменник от запыления в цеховых условиях.

Принцип работы

Радиальный вентилятор создаёт плотную струю, которая выходит из сопла вертикально и перекрывает проём сбоку от ворот. Барьер препятствует прорыву наружного воздуха внутрь помещения при открытых створках и снижает теплопотери на входной или небольшой въездной группе.

Исполнения и обозначения

Как подобрать

• Размеры проёма ворот и ветровая нагрузка на него
• Сторона установки: слева или справа от ворот
• Тип нагрева — водяной теплообменник или электрический нагреватель
• Параметры теплоносителя при водяном нагреве
• Запылённость воздуха в зоне установки и периодичность замены фильтра

Монтаж и обслуживание

• Завесу ставят вертикально, слева или справа от ворот, вплотную к проёму
• Отдельный кронштейн изготавливать не требуется — крепёж предусмотрен конструкцией
• Водяной контур подключают с запорной арматурой и узлом регулирования
• Фильтр из комплекта поставки осматривают и заменяют по мере загрязнения
• Оребрение теплообменника очищают от пыли, не деформируя пластины

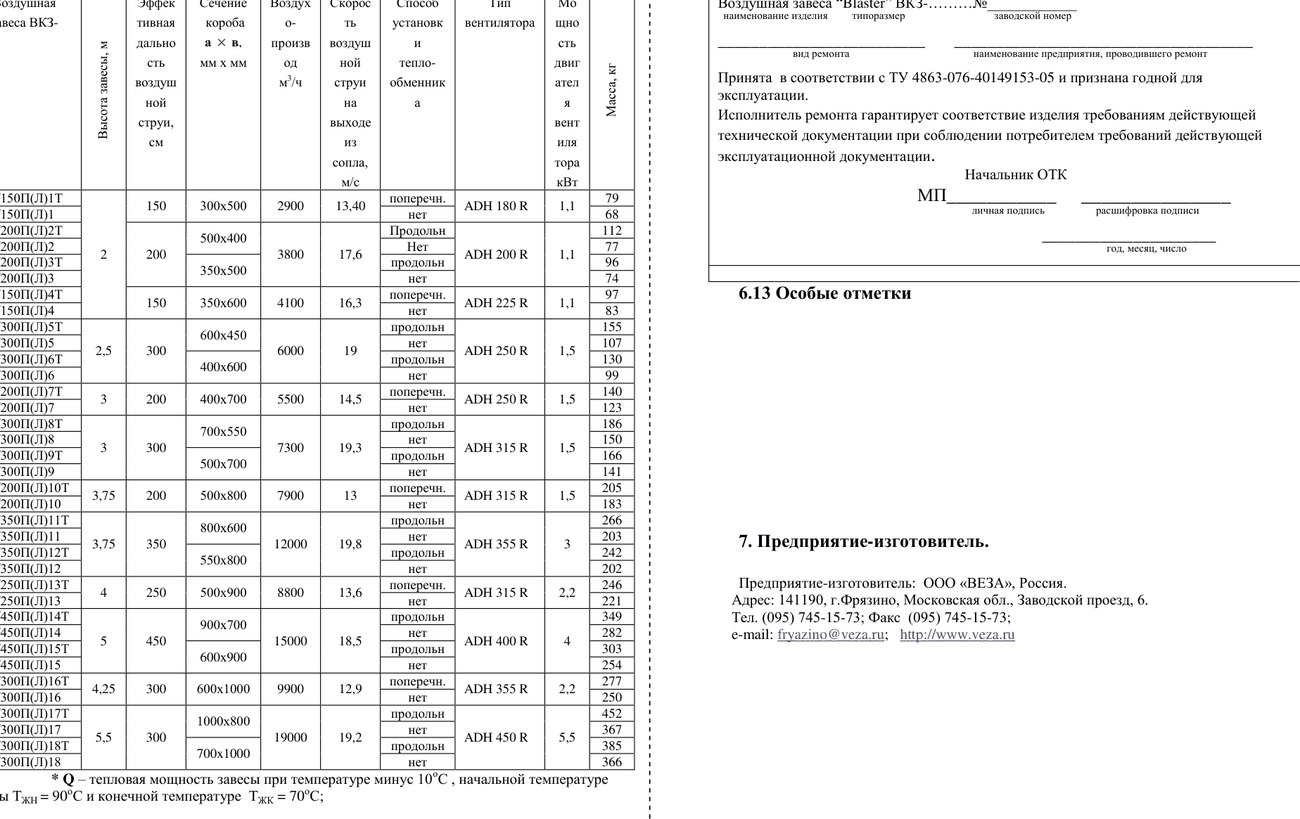

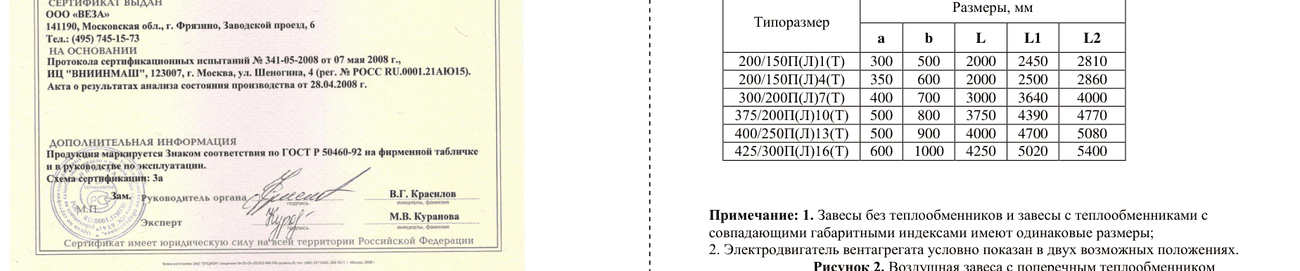

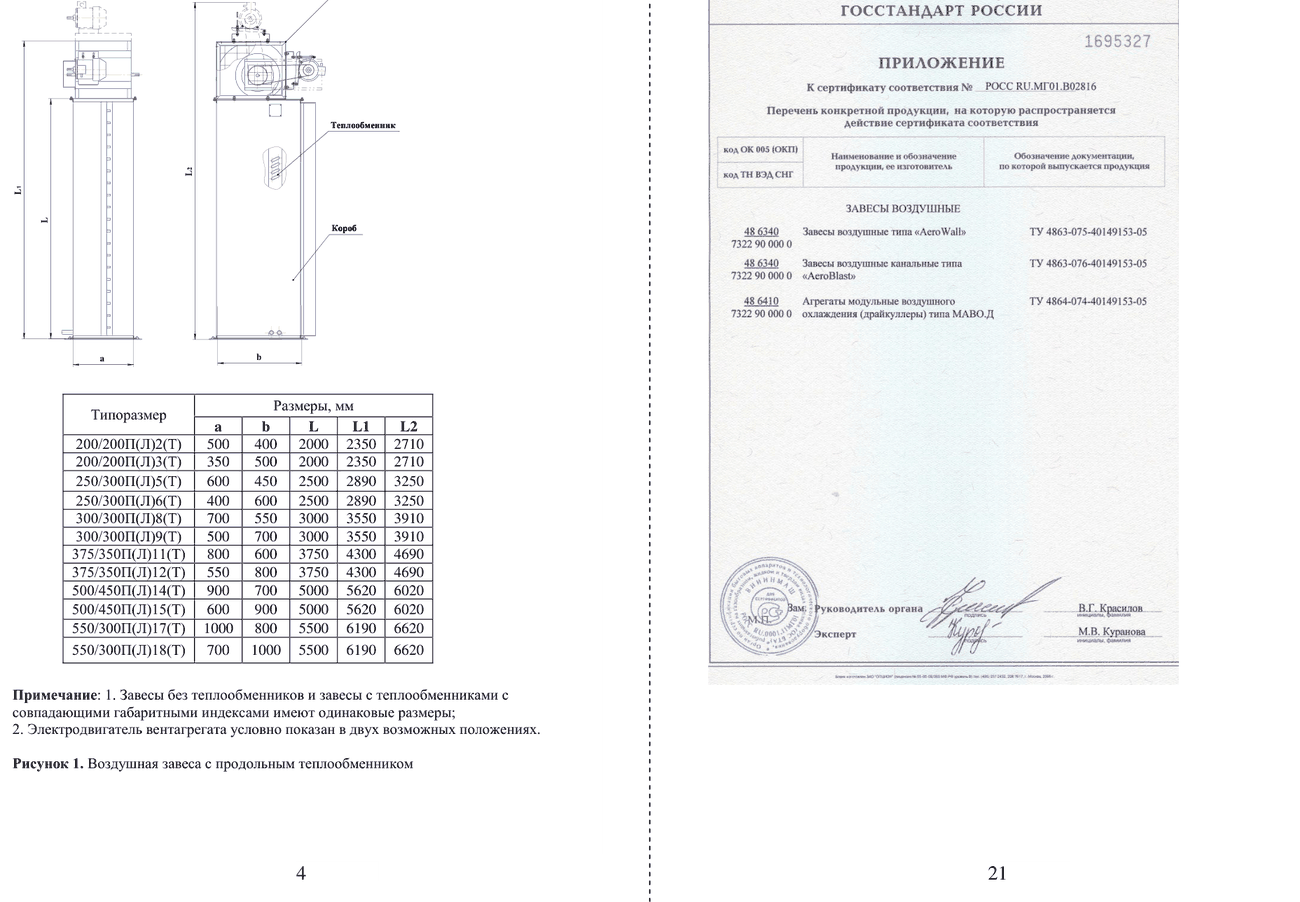

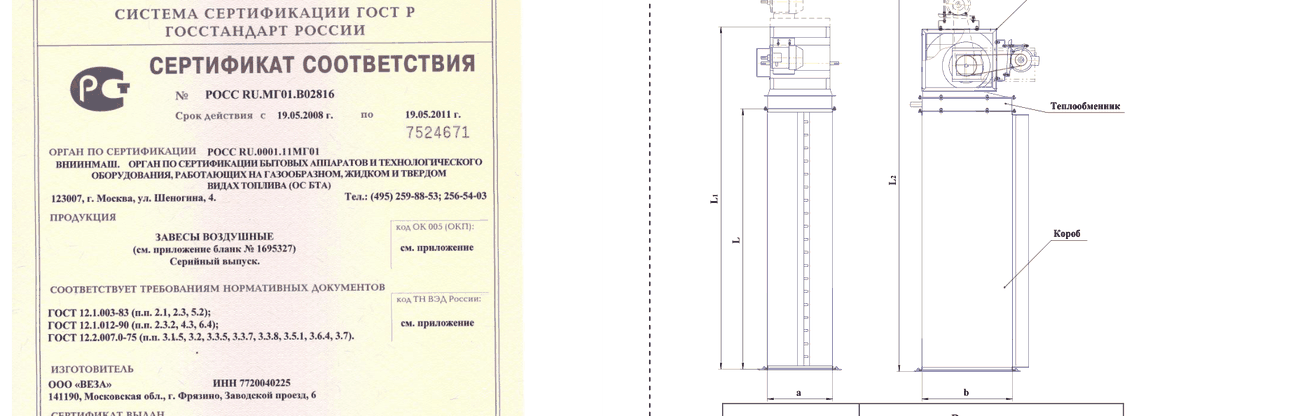

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
