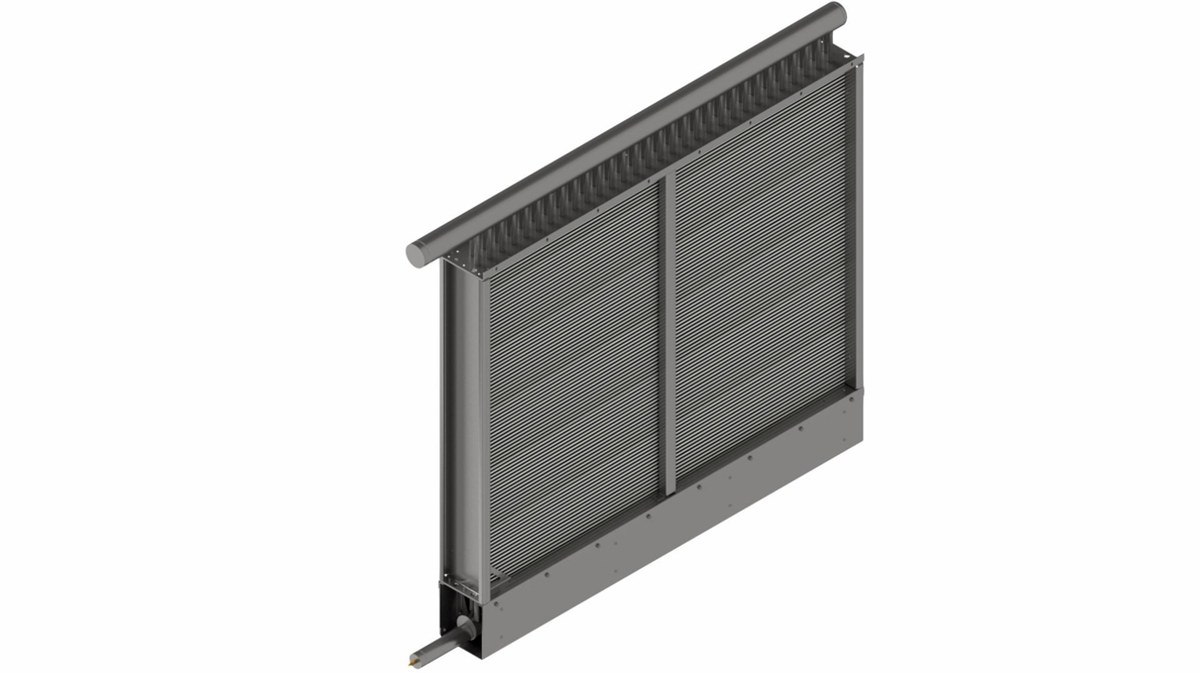

Воздухонагреватель паровый ВНП
⚙️ Подбор и заказ
Характеристики
Описание
Воздухонагреватель паровой ВНП используется для нагрева воздуха за счёт конденсации пара. Может быть установлен как отдельный аппарат в тракте вентиляции, так и в составе приточно-вытяжных установок ВЕРОСА.
Технические характеристики
Конструкция
Теплообменник набирается из трубок диаметром 16,0 мм из нержавеющей стали — материал выбран под рабочую среду с высокой температурой. Конструкция рассчитана на рабочее давление до 16 бар и рабочую температуру до плюс 150 °C, исполнение по среде — общепромышленное.
Стандартное исполнение включает теплообменники на 1 или 2 ряда трубок. Небольшое число рядов объясняется высокой теплоотдачей при конденсации пара: даже однорядный аппарат даёт значительную тепловую мощность при умеренном сопротивлении по воздуху.
Принцип работы
Пар подаётся в трубный пучок и конденсируется, отдавая теплоту фазового перехода воздуху, который проходит через оребрение. Конденсат отводится из нижнего коллектора через конденсатоотводчик. Тепловая мощность зависит от давления пара, расхода воздуха и числа рядов теплообменника.
Исполнения и обозначения
Исполнение общепромышленное, число рядов — 1 или 2. При заказе уточняют давление и температуру пара, расход воздуха и требуемую тепловую мощность.
Как подобрать
- Требуемая тепловая мощность и температура воздуха на выходе
- Давление и температура пара в источнике — до 16 бар и до плюс 150 °C
- Расход воздуха и допустимое аэродинамическое сопротивление
- Число рядов теплообменника: 1 или 2
- Схема отвода конденсата и подбор конденсатоотводчика
Монтаж и обслуживание
- Аппарат монтируют с уклоном в сторону отвода конденсата
- На линии конденсата ставят конденсатоотводчик и предусматривают самотёчный сток
- Паропровод подключают с запорной арматурой и предохранительными устройствами
- Изоляцию горячих участков выполняют для защиты персонала от ожогов
- Оребрение периодически очищают от пыли, не сминая пластины

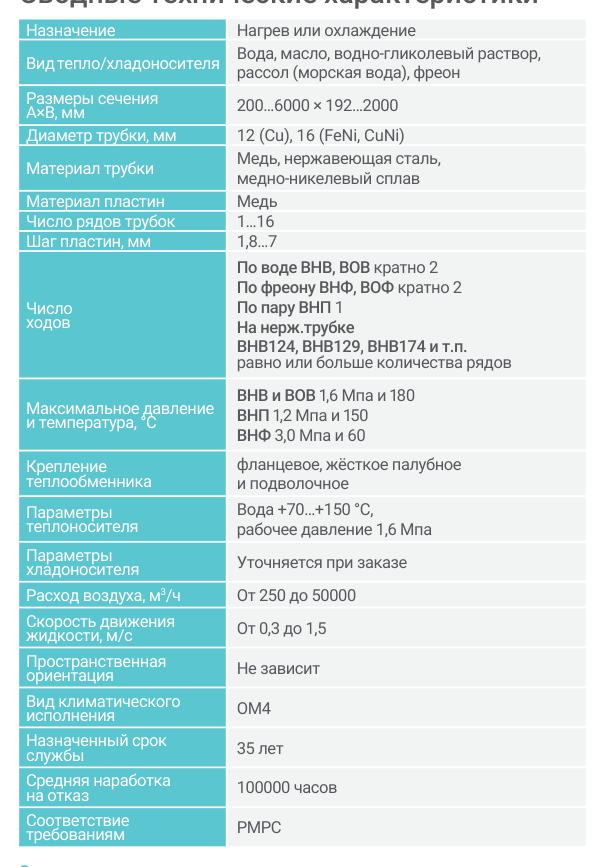

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
