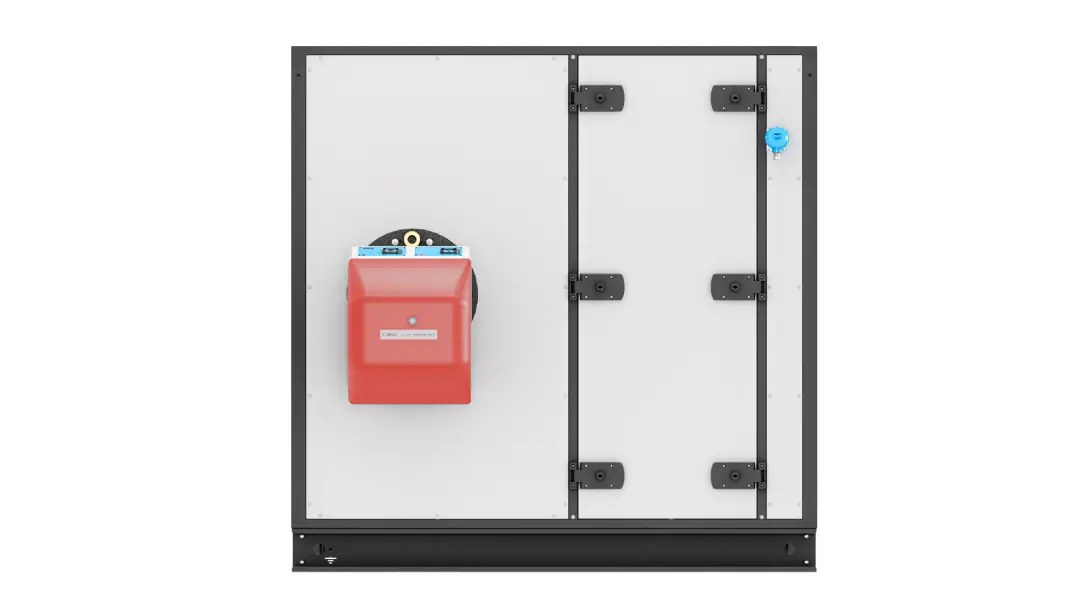

Воздухонагреватель газовый ПИОН

Воздухонагреватель газовый ПИОН — аппарат для нагрева воздуха продуктами сгорания газа. Выпускается заводом ВЕЗА с 2020 года, применяется как самостоятельный воздухонагреватель или как блок в составе центрального кондиционера ВЕРОСА.

Технические характеристики

Конструкция

Основное штатное решение — рекуперативные воздухонагреватели с непрямым нагревом воздуха: продукты сгорания идут по отдельному контуру и отводятся через дымоход по ГОСТ 31848-2012, поэтому в обрабатываемый воздух они не попадают. Такая схема применяется там, где к качеству приточного воздуха предъявляются требования.

Под запрос реализуются смесительные газовые воздухонагреватели с прямым нагревом: теплота от продуктов сгорания передаётся нагреваемому воздуху путём их смешения, и дымоход не организуется в принципе. Вариант выбирают, когда воздух идёт на технологические нужды и примесь продуктов сгорания допустима.

Принцип работы

Газ сжигается в горелке, а тепло передаётся потоку воздуха напрямую или через поверхность теплообменника. Диапазон тепловой мощности составляет от 37 до 5296 кВт. Мощность 37 кВт определяет минимальный расход воздуха для нагрева — 2500 м3/ч, поэтому под меньшие расходы аппарат подбирается отдельно.

Исполнения и обозначения

Как подобрать

• Требуемая тепловая мощность в диапазоне от 37 до 5296 кВт
• Расход воздуха: минимум 2500 м3/ч для аппарата мощностью 37 кВт
• Требуемая температура нагрева — от минус 50 до плюс 70 °С, под запрос до плюс 300 °С
• Схема нагрева: рекуперативная с дымоходом или смесительная без него
• Параметры газоснабжения и возможность организации дымохода на объекте

Монтаж и обслуживание

• Дымоход для рекуперативного исполнения выполняют по требованиям ГОСТ 31848-2012
• Подключение газа выполняет специализированная организация по проекту
• Предусматривают доступ к горелке и автоматике безопасности для обслуживания
• Проверяют работу автоматики контроля пламени и защиты перед пуском
• Периодически осматривают горелку и очищают поверхности теплообмена

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
