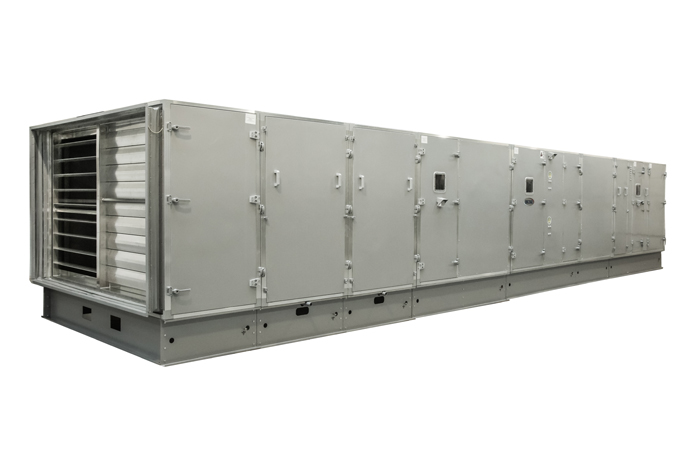

Кондиционер центральный каркасно-панельный ВЕРОСА®-500

Центральный кондиционер ВЕРОСА®-500 — каркасно-панельная установка среднего ценового диапазона с широким набором функциональных элементов, опций и конструктивных исполнений. Допускает многообразные модификации и специальные решения по запросу.

Технические характеристики

Конструкция

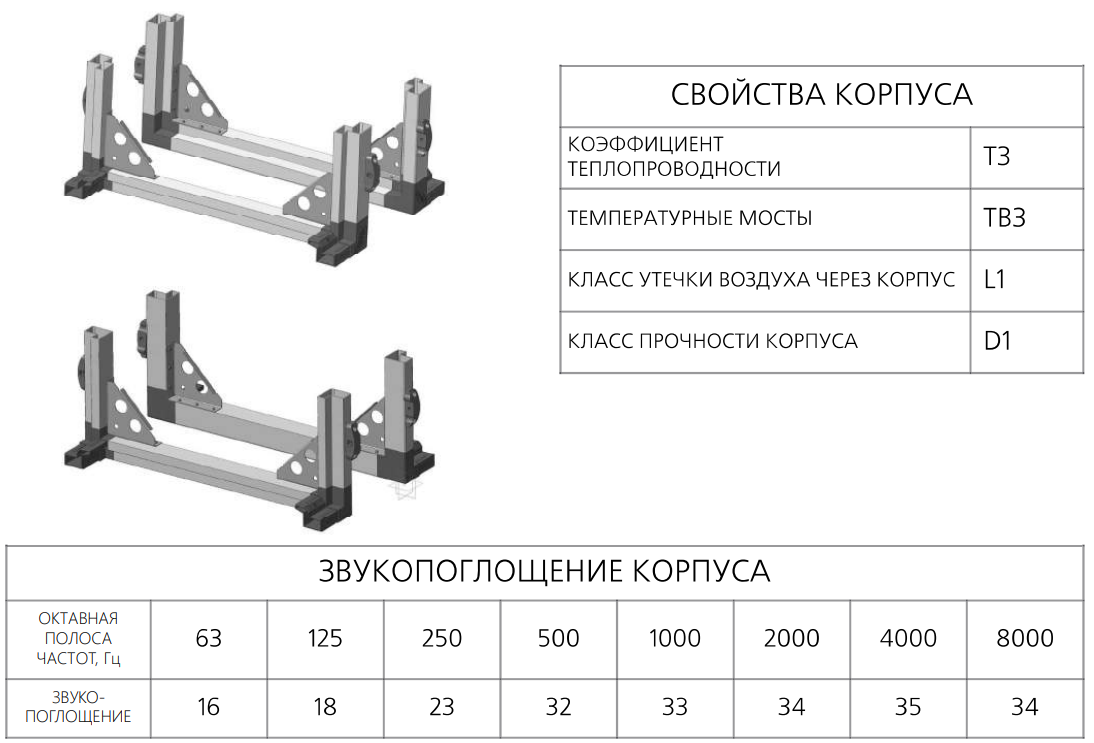

Корпус выполнен по каркасно-панельной технологии с лабиринтным сопрягающим зазором между панелью и каркасом: такой стык снижает протечки воздуха и уменьшает мостики холода. Каркас собран из специального профиля закрытого типа — алюминиевого или из оцинкованной стали.

Профили каркаса соединяются угловыми и торцевыми элементами из армированного стекловолокном полиамида. Опорой блоков служит прочная рама из оцинкованной стали стандартной высотой 150 мм, которую при организации дренажа конденсата из поддонов увеличивают до 350 мм.

Принцип работы

Установка компонуется из блоков обработки воздуха в порядке, заданном проектом: смешение, фильтрация, утилизация теплоты, нагрев, охлаждение, вентиляторный блок. Улучшенный корпус с лабиринтным зазором позволяет работать при более высоком давлении и меньших утечках, чем простые каркасные конструкции.

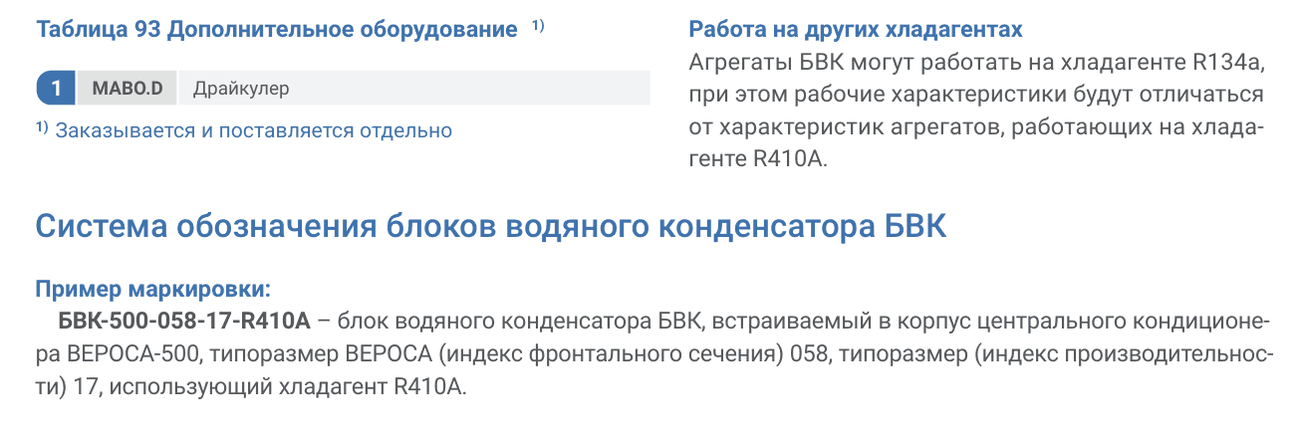

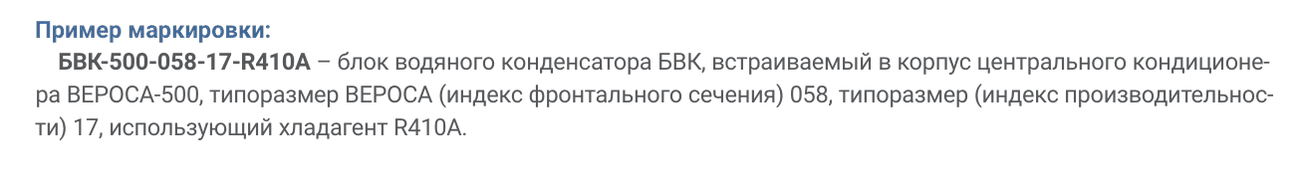

Исполнения и обозначения

Как подобрать

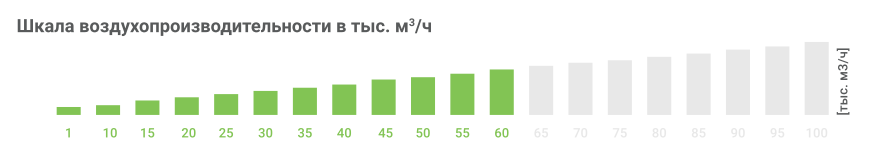

• Расход воздуха и располагаемое давление на сеть
• Схема обработки: прямоточная, с рециркуляцией или с утилизацией теплоты
• Материал каркаса — алюминий или оцинкованная сталь
• Требования к герметичности и теплопередаче корпуса
• Высота опорной рамы под дренаж конденсата

Монтаж и обслуживание

• Основание выравнивают: иначе лабиринтный стык панелей теряет плотность
• Секции соединяют строго по заводской схеме, стыки уплотняют
• Дренажные линии выполняют с гидрозатвором на каждую поддонную секцию
• Перед пуском проверяют свободное открывание сервисных дверей и затяжку фурнитуры
• Фильтры меняют по перепаду давления, теплообменники промывают по регламенту

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (9 документов) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
