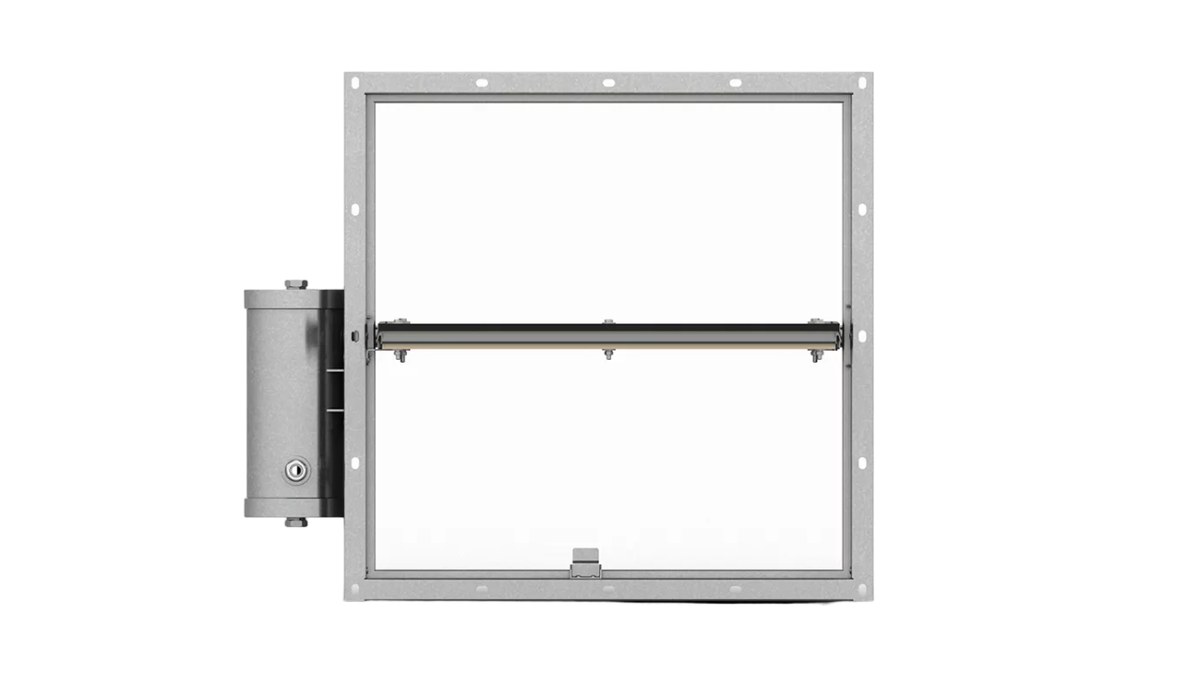

Клапан противопожарный универсальный КПУ-1Н

Клапан противопожарный универсальный КПУ-1Н перекрывает вентиляционные каналы и проёмы в ограждающих конструкциях зданий по команде автоматики. Устанавливается в системах общеобменной вентиляции, кондиционирования и противодымной вентиляции.

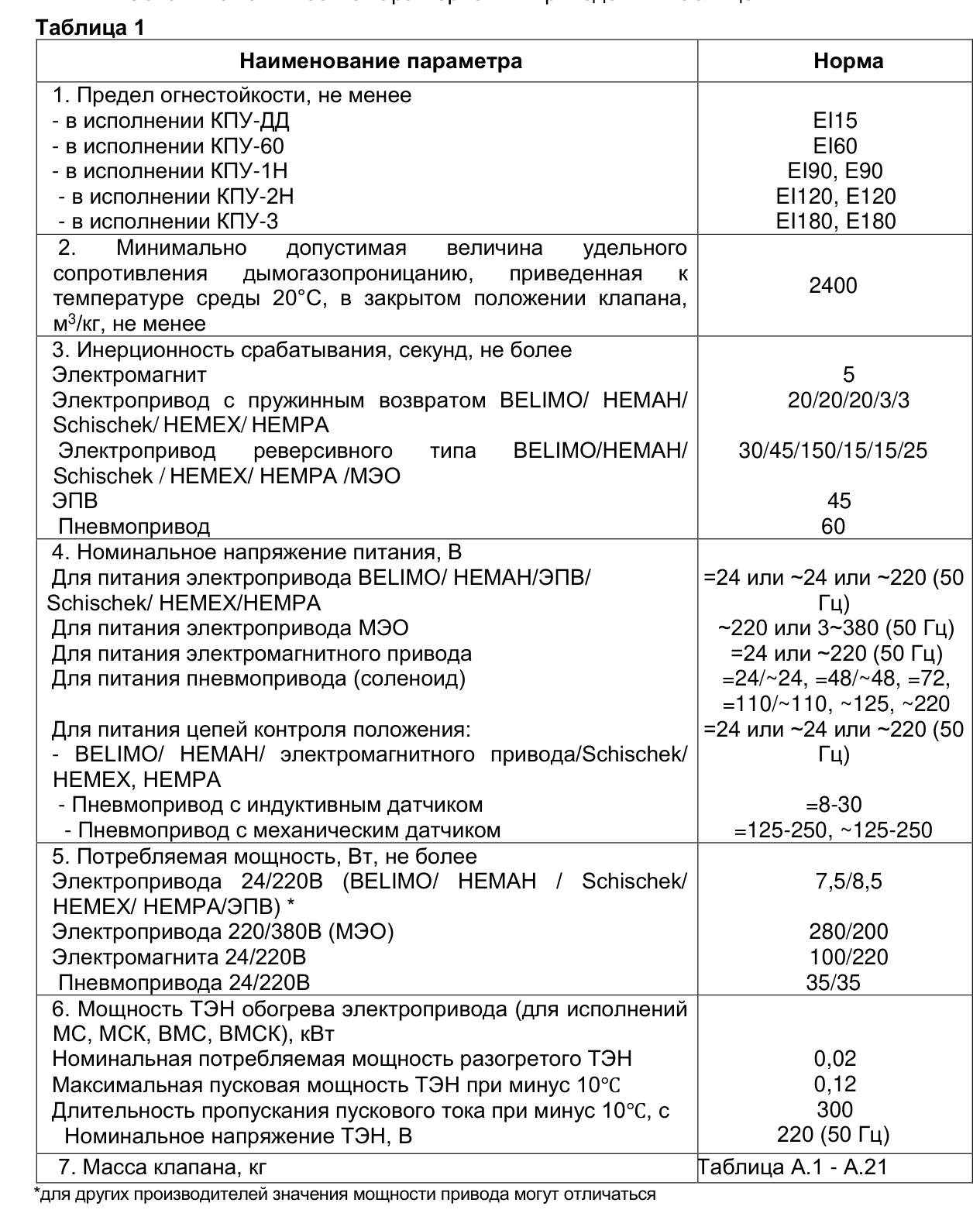

Технические характеристики

Конструкция

Клапан представляет собой корпус прямоугольного сечения из оцинкованной стали (исполнения Н, МС, В, ВМС) или нержавеющей стали (исполнения К, МСК, ВК, ВМСК) с установленной внутри лопаткой поворотного типа. Набор исполнений позволяет подобрать клапан под влажную, коррозионную или иную осложнённую среду.

Лопатка выполнена полностью из огнестойкого материала без металлической облицовки. Материал лопатки характеризуется низкой теплопроводностью, влагостойкостью и морозостойкостью, поэтому клапан удерживает нормируемый предел огнестойкости и не проводит тепло через перекрываемое сечение.

Принцип работы

Канальные клапаны КПУ-1Н прямоугольного сечения сохраняют работоспособность вне зависимости от пространственной ориентации, но при условии горизонтального расположения оси вращения лопатки. Клапаны стенового типа работают только при вертикальной установке и вертикальной оси вращения. Соблюдение этого условия обеспечивает штатное закрытие лопатки при срабатывании.

Исполнения и обозначения

Как подобрать

• Размеры перекрываемого прямоугольного сечения воздуховода или проёма
• Исполнение по материалу и среде: оцинкованная сталь (Н, МС, В, ВМС) или нержавеющая (К, МСК, ВК, ВМСК)
• Тип установки — канальный или стеновой — и допустимая ориентация оси лопатки
• Назначение системы и требуемый предел огнестойкости по проекту
• Схема управления и тип привода, согласованный с пожарной автоматикой объекта

Монтаж и обслуживание

• Канальный клапан монтируют с горизонтальной осью вращения лопатки, стеновой — только вертикально
• Корпус клапана разгружают от массы примыкающих воздуховодов отдельными подвесами
• После монтажа проверяют полный ход лопатки и прохождение команд от пожарной автоматики
• Огнестойкую лопатку без металлической облицовки при обслуживании берегут от механических повреждений
• Проверку срабатывания выполняют по регламенту эксплуатации противопожарных систем объекта

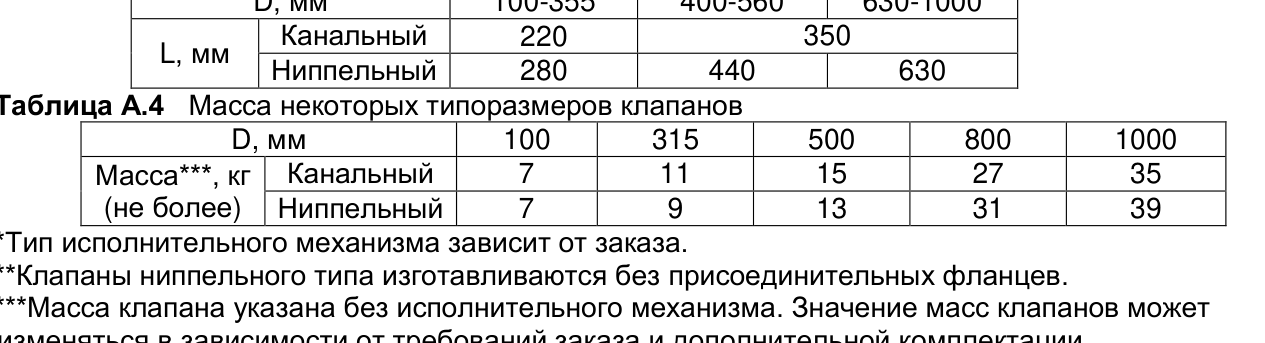

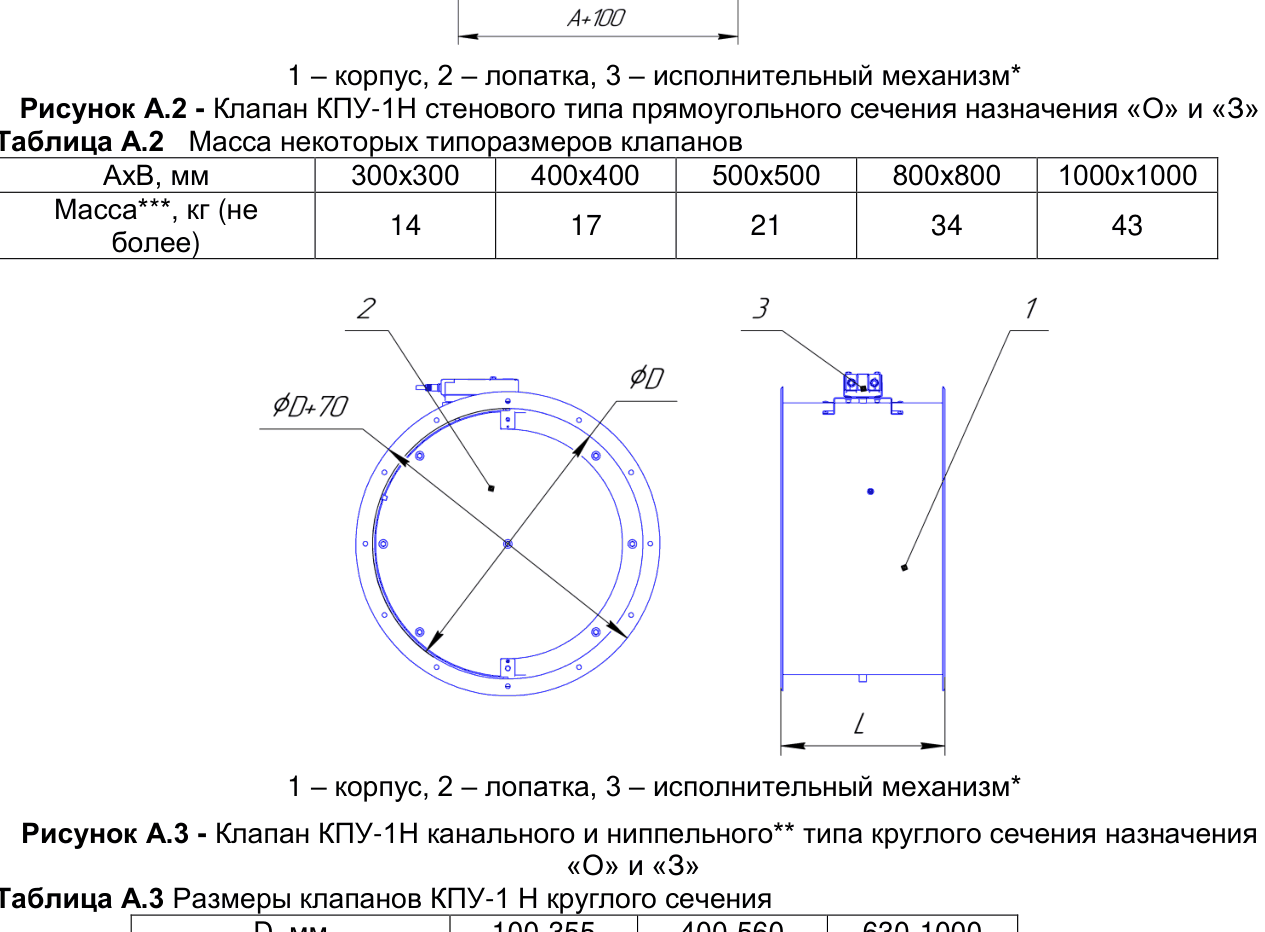

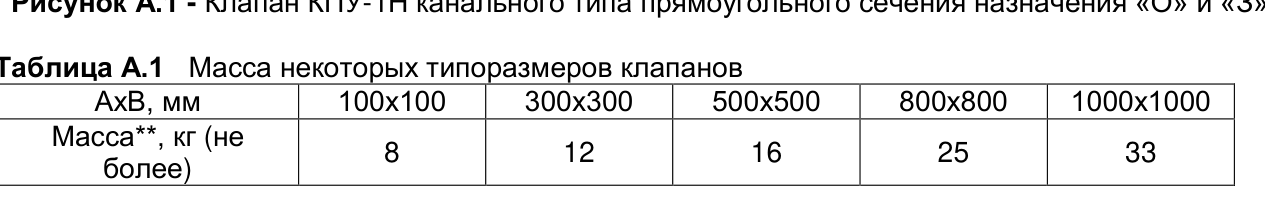

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (8 документов) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
