Шумоглушитель Канал-ГКП

Технические характеристики

Конструкция

Корпус шумоглушителя и корпуса пластин выполнены из оцинкованной стали и наполнены шумопоглощающей минеральной ватой с защитным покрытием, предотвращающим выдувание волокон. Пластины имеют скруглённые грани, что снижает аэродинамическое сопротивление узла.

Стандартно длина корпуса для всех типоразмеров составляет 1000 мм. По специальному заказу шумоглушители изготавливаются другой длины, преимущественно кратной 500 мм. Изделие может устанавливаться снаружи помещения — в этом случае обязателен защитный кожух от попадания влаги на корпус.

Принцип работы

Поток проходит между пластинами, отдавая звуковую энергию слою минеральной ваты. Скруглённые кромки пластин формируют плавный вход в межпластинные каналы, поэтому снижение шума достигается без заметного роста потерь давления в сети.

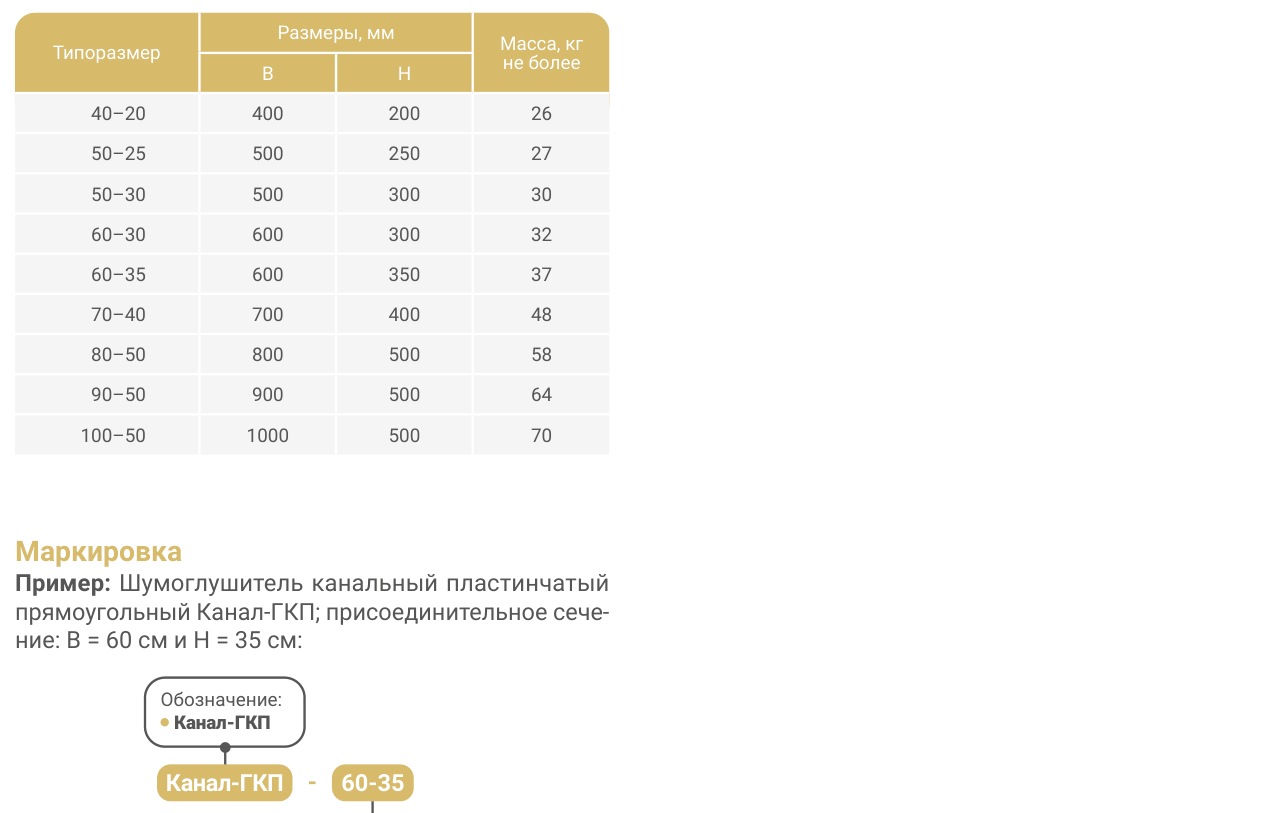

Исполнения и обозначения

Как подобрать

• Требуемое снижение шума по частотным полосам
• Сечение воздуховода и расход воздуха
• Длина корпуса: 1000 мм или кратная 500 мм по заказу
• Место установки: внутри помещения или снаружи
• Допустимые потери давления в сети

Монтаж и обслуживание

• Монтаж выполняется независимо от пространственной ориентации канала
• Перед шумоглушителем рекомендуется прямой участок воздуховода
• При наружной установке обязательно смонтируйте защитный кожух
• Для дополнительного эффекта ставьте несколько шумоглушителей последовательно
• Проверяйте герметичность фланцев и отсутствие увлажнения пластин

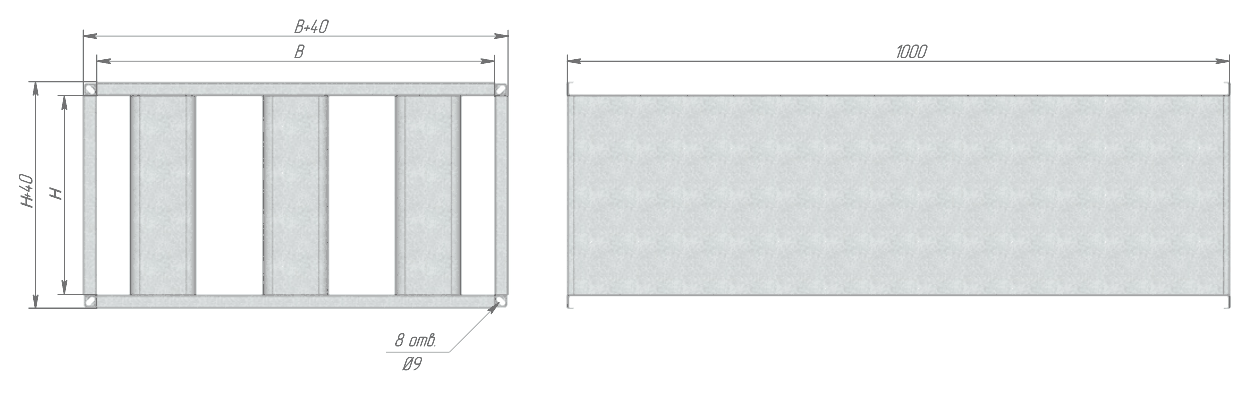

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
