Гибкая вставка Канал-ФУД-Р-ГКВ
⚙️ Подбор и заказ
Характеристики
Описание
Гибкая вставка Канал-ФУД-Р-ГКВ поглощает механические колебания, создаваемые вентилятором в системе канальной вентиляции, и выпускается специальным типорядом под вентиляторы Канал-КВАРК-ФУД-Р.
Технические характеристики
Конструкция
Вставка образована двумя фланцами, соединёнными изолирующим материалом, который обеспечивает герметичность канала и одновременно разрывает жёсткую механическую связь между вентилятором и воздуховодом.
Типоряд согласован с присоединительными размерами вентиляторов Канал-КВАРК-ФУД-Р, поэтому подгонка по месту не требуется. Элемент не предназначен для несения механической нагрузки: вес оборудования и воздуховодов должен восприниматься собственными опорами.
Принцип работы
Вставка работает как упругий разрыв трассы: колебания корпуса вентилятора гасятся в изолирующем материале и не передаются на воздуховоды и строительные конструкции. Допустимая температура перемещаемого воздуха составляет от минус 30 до плюс 100 °C, что позволяет применять вставку в вытяжных системах кухонь.
Исполнения и обозначения
Типоразмер выбирается по присоединению вентилятора Канал-КВАРК-ФУД-Р. При заказе уточняется сечение и температура перемещаемого воздуха.
Как подобрать
- Типоразмер вентилятора Канал-КВАРК-ФУД-Р
- Присоединительные размеры канала
- Температура перемещаемого воздуха в пределах −30…+100 °C
- Наличие независимых опор для вентилятора и воздуховода
Монтаж и обслуживание
- Совместите отверстия фланцев и закрепите вставку по контуру
- Не используйте вставку как несущий элемент трассы
- Не допускайте провисания и излишнего натяжения изолирующего материала
- Обеспечьте доступ для осмотра при обслуживании вытяжной системы
- Заменяйте вставку при появлении разрывов или потери эластичности

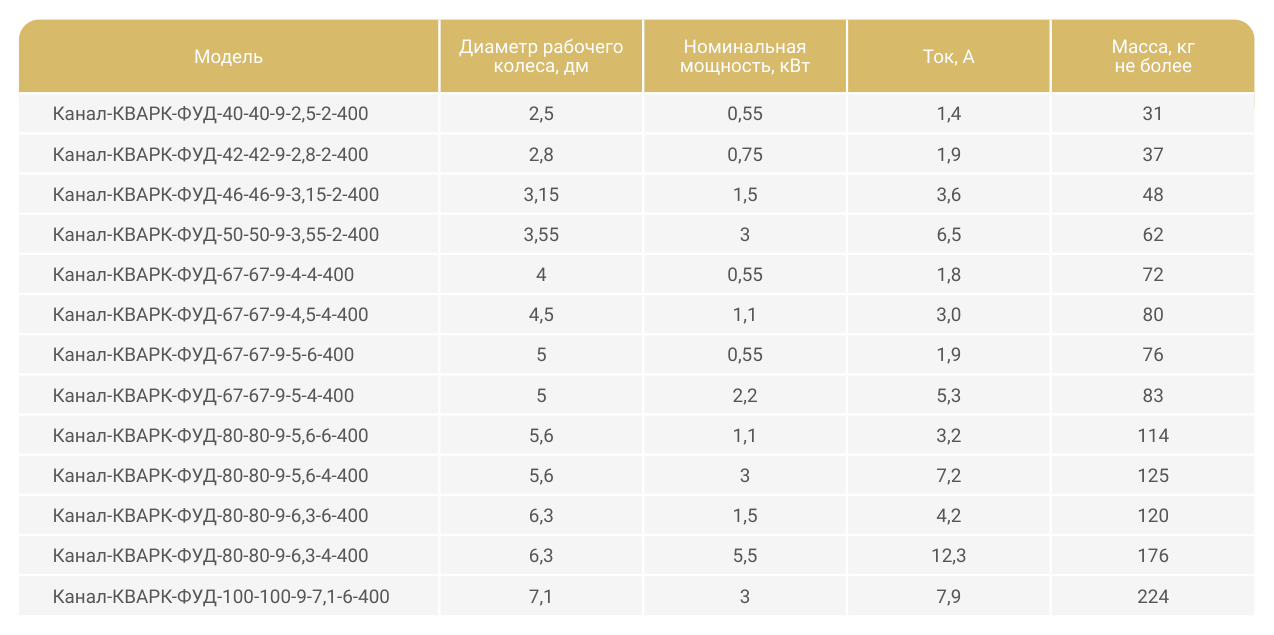

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
