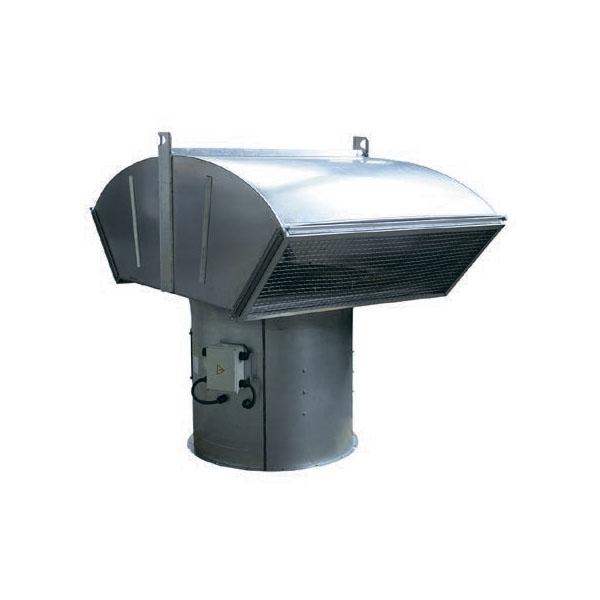

Вентиляторы осевые подпора ВОП-20-10,0-O-M5Z10/PAG/22-18,5/1500/380-660

Вентиляторы осевые подпора ВОП-20-10,0-O-M5Z10/PAG/22-18,5/1500/380-660 — вентиляторы осевые подпора. Предназначены для подпора воздуха в системах противопожарной защиты. Применяются для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей. Монтаж только в вертикальном положении на стаканы монтажные СОМ или узлы прохода УПМ.

Конструкция

• Стандартный корпус из оцинкованной стали, соответствует представленным аэродинамическим характеристикам
• Защитный зонт специальной формы защищает вентиляционный канал от осадков и обеспечивает оптимальный забор воздуха
• Рабочее колесо - осевая крыльчатка с лопатками из усиленного стекловолокном полиамида

Двигатель

• Трехфазный асинхронный электродвигатель
• Степень защиты электродвигателя не ниже IP 54

Что это даёт

Где применяется

• Системы противодымной защиты зданий
• Подпор воздуха в лестничные клетки и тамбур-шлюзы
• Шахты лифтов для транспортировки пожарных подразделений

Как подобрать

• По расходу воздуха и требуемому избыточному давлению по расчёту ПДВ
• По номеру вентилятора (ВОП-20 или ВОП-30)
• Опорный стакан и узел прохода подбираются по номеру вентилятора

Условия эксплуатации

• Климатическое исполнение по ГОСТ 15150-69: У1 (на открытом воздухе)
• Температура окружающей среды от -45°С до +40°С
• Общепромышленное (О) исполнение
• Температура перемещаемой среды от -45°С до +40°С
• Перемещаемая среда не должна содержать
• взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м

Дополнительная комплектация

• Стаканы опорные монтажные
• Узел прохода
• Номер вентилятора

Чертежи и характеристики

Чертежи и характеристики приведены по каталогу производителя 2026 года.
