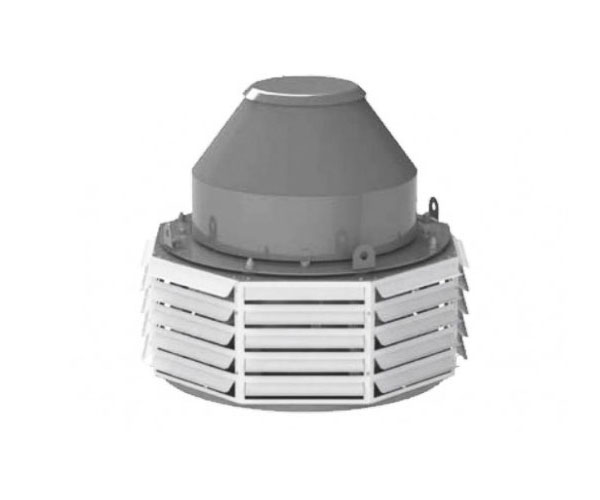

Вентиляторы крышные ВКР 7,1

Вентиляторы крышные ВКР 7,1

Радиальные крышные вентиляторы ВКР 7,1 предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. Применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.

Характеристики

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки колеса
• Количество лопаток — 12

Крышные вентиляторы ВКР 7,1 во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%. При работе радиального вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует. Радиальные вентиляторы ВКР 7,1 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут. Вентиляторы ВКР 7,1 характеризуются односторонним всасыванием. В конструкцию его рабочего колеса входит 12-13 лопаток обратно загнутого типа (для разных типоразмеров). Кроме основных элементов в комплектацию ВКР могут также входить клапаны, поддоны, стаканы. Последние защищают устройства от природных и механических воздействий, поскольку монтируются они на кровлях. Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3. Условия эксплуатации Крышные радиальные вентиляторы ВКР 7,1 эффективны при эксплуатации в зонах с тропическим, умеренным климатами, 2-3-ей категорий размещения. Однако после создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Возможные параметры внешней температуры колеблются в диапазоне +40 и -40 градусов. Также возможна эксплуатация в сейсмоопасных зонах. Окружающая среда должна быть невзрывоопасной, не содержать агрессивные газы, токопроводящую пыль и пары в концентрациях, разрушающих металлы и изоляцию. Вентиляторы для дымоудаления изготавливаются в климатическом исполнении умеренного климата (У) 1-й категории размещения по ГОСТ 15150.

Габаритные и присоединительные размеры

[gallery link="file" size="medium" ids="42564,42561"] Таблица 1. Габаритные и присоединительные размеры

Обозначение	d, мм	D1, мм	D2, мм	Dk, мм	D*, мм	H*, мм	d1, мм	dk, мм	N	e, мм
ВКР 7,1	710	772	842	660	860	840	14	M6-8g	8	3,55

Таблица 2. Дополнительная информация

Обозначение вентилятора	Дополнительная комплектация
	Стакан			Клапан							Поддон к стакану
	Dст, мм	H, мм	Масса, кг	Dкл, мм	D1кл, мм	D2кл, мм	Hкл, мм	d, мм	n, шт	Масса, кг	Dпод, мм	D1под, мм	Масса, кг
ВКР 7,1	720	600	43	630	660	690	400	7	8	13	700	990	22
