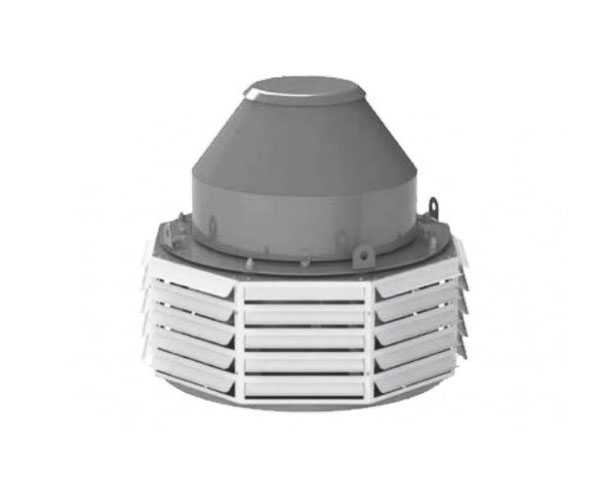

Вентиляторы крышные ВКР 5,6

Вентиляторы крышные ВКР 5,6

Предназначение крышных радиальных вентиляторов ВКР 5,6: удаление возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого здания или помещения с целью проведения работ по спасению людей и борьбе с пожаром. Крышные вентиляторы применяются в аварийных системах вытяжной вентиляции жилых, общественных, производственных административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.

Характеристики

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки колеса
• Количество лопаток — 12

Особенности крышных радиальных вентиляторов ВКР 5,6:

• устанавливаются на крыше с любым кровельным покрытием;
• выпополняют функцию вытяжной вентиляции
• система вытяжной вентиляции общественных и промышленных зданий;
• выброс воздуха в надкровельном пространстве происходит в сторону;
• работают с подключенной сетью воздуховодов и без нее.

Радиальные вентиляторы ВКР 5,6 во время периодических, пусконаладочных и приемочных испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%. Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3. При работе вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует. Крышные вентиляторы ВКР 5,6 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут. Окружающая среда должна быть невзрывоопасной, не содержать агрессивные газы токопроводящую пыль и пары в концентрациях, разрушающих металлы и изоляцию. Условия эксплуатации

• Температура окружающей среды от –40°C до +40°C.
• Производительность радиального вентилятора ВКР 5,6 от 710 м3/ч до 3700 м3/ч.
• Дефлектор вокруг корпуса вентиляторанадежно защищает от попадания осадков в вентиляционный канал.

Габаритные и присоединительные размеры

[gallery link="file" size="medium" ids="42564,42561"] Таблица 1. Габаритные и присоединительные размеры

Обозначение	d, мм	D1, мм	D2, мм	Dk, мм	D*, мм	H*, мм	d1, мм	dk, мм	N	e, мм
ВКР 5,6	560	772	842	530	780	600	14	M6-8g	8	2,8

Таблица 2. Дополнительная информация

Обозначение вентилятора	Дополнительная комплектация
	Стакан			Клапан							Поддон к стакану
	Dст, мм	H, мм	Масса, кг	Dкл, мм	D1кл, мм	D2кл, мм	Hкл, мм	d, мм	n, шт	Масса, кг	Dпод, мм	D1под, мм	Масса, кг
ВКР 5,6	720	600	43	560	590	620	300	7	8	11	700	990	22
