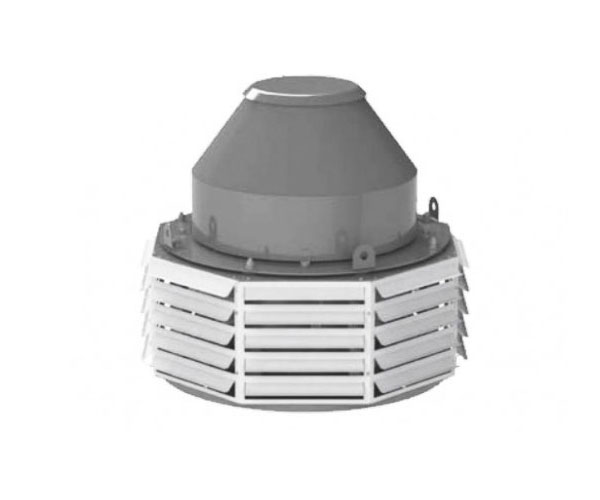

Вентиляторы крышные ВКР 4

Вентиляторы крышные ВКР 4

Вентиляторы ВКР 4 предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. ВКР применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.

Характеристики

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки колеса
• Количество лопаток — 12

Крышные радиальные вентиляторы ВКР 4 во время пусконаладочных, периодических и приемочных испытаний имеют допустимую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживаемом помещении, электродвигатели указанных вентиляторов перегружены до 50%. Вентилятор радиальный ВКР 4 устанавливается на крыше промышленных и общественных зданий с любым кровельным покрытием и углом наклона и выполняют функцию вытяжной вентиляции, а также выброс воздуха в надкровельном пространстве происходит в сторону. Вентиляторы крышные ВКР 4 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут. Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3. Во время работы вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует. Окружающая среда должна быть невзрывоопасной, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию. Условия эксплуатации Температура окружающей среды от –40°C до +40°C. Вентиляторы для дымоудаления изготавливаются в климатическом исполнении умеренного климата (У) 1-й категории размещения по ГОСТ 15150.

Габаритные и присоединительные размеры

[gallery link="file" size="medium" ids="42571,42572"] Таблица 1. Габаритные и присоединительные размеры

Обозначение	d, мм	D1, мм	D2, мм	Dk, мм	D*, мм	H*, мм	d1, мм	dk, мм	N	e, мм
ВКР 4	400	772	842	430	600	480	14	M6-8g	6	2

Таблица 2. Дополнительная информация

Обозначение вентилятора	Дополнительная комплектация
	Стакан			Клапан							Поддон к стакану
	Dст, мм	H, мм	Масса, кг	Dкл, мм	D1кл, мм	D2кл, мм	Hкл, мм	d, мм	n, шт	Масса, кг	Dпод, мм	D1под, мм	Масса, кг
ВКР 4	720	600	43	400	430	460	250	7	6	7	700	990	22
