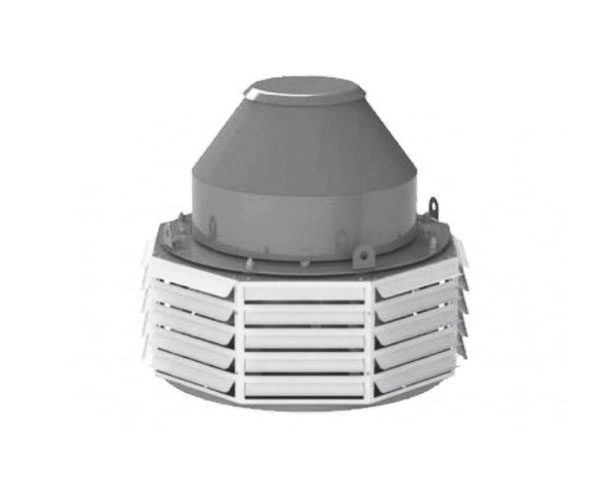

Вентиляторы крышные ВКР 10
Вентиляторы крышные радиальные ВКР 10 предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. Применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.
Характеристики
- Низкого давления
- Одностороннего всасывания
- Назад загнутые лопатки колеса
- Количество лопаток — 12
При работе крышного вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует.
Крышные вентиляторы ВКР 10 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут.
Радиальные вентиляторы ВКР 10 во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%.
Окружающая среда должна быть невзрывоопасной, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию.
Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3.
Условия эксплуатации
Температура окружающей среды от –40°C до +40°C. Радиальные крышные вентиляторы ВКР 10 для дымоудаления изготавливаются в климатическом исполнении умеренного климата (У) 1-й категории размещения по ГОСТ 15150. Габаритные, установочные и присоединительные размеры вентиляторов ВКР 10 приведены в таблицах 1 и 2, и на рисунках 1 и 2.
Габаритные и присоединительные размеры
[gallery link="file" size="medium" ids="42564,42561"]
Таблица 1. Габаритные и присоединительные размеры
| Обозначение |
d, мм |
D1, мм |
D2, мм |
Dk, мм |
D*, мм |
H*, мм |
d1, мм |
dk, мм |
N |
e, мм |
| ВКР 10 |
1000 |
1272 |
1400 |
1040 |
1400 |
1450 |
16 |
10 |
16 |
5 |
Таблица 2. Дополнительная информация
| Обозначение вентилятора |
Дополнительная комплектация |
| Стакан |
Клапан |
Поддон к стакану |
| Dст, мм |
H, мм |
Масса, кг |
Dкл, мм |
D1кл, мм |
D2кл, мм |
Hкл, мм |
d, мм |
n, шт |
Масса, кг |
Dпод, мм |
D1под, мм |
Масса, кг |
| ВКР 10 |
1220 |
700 |
75 |
1000 |
1040 |
1080 |
400 |
10 |
16 |
20 |
1200 |
1360 |
30 |
| Тип вентилятора |
Все, Крышные |
