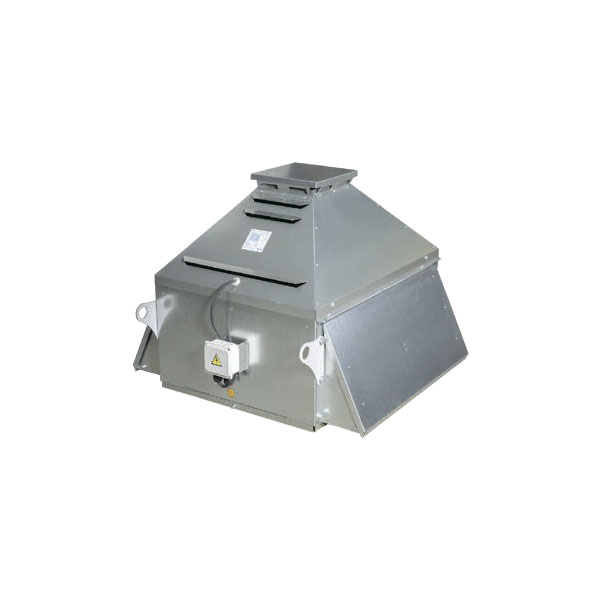

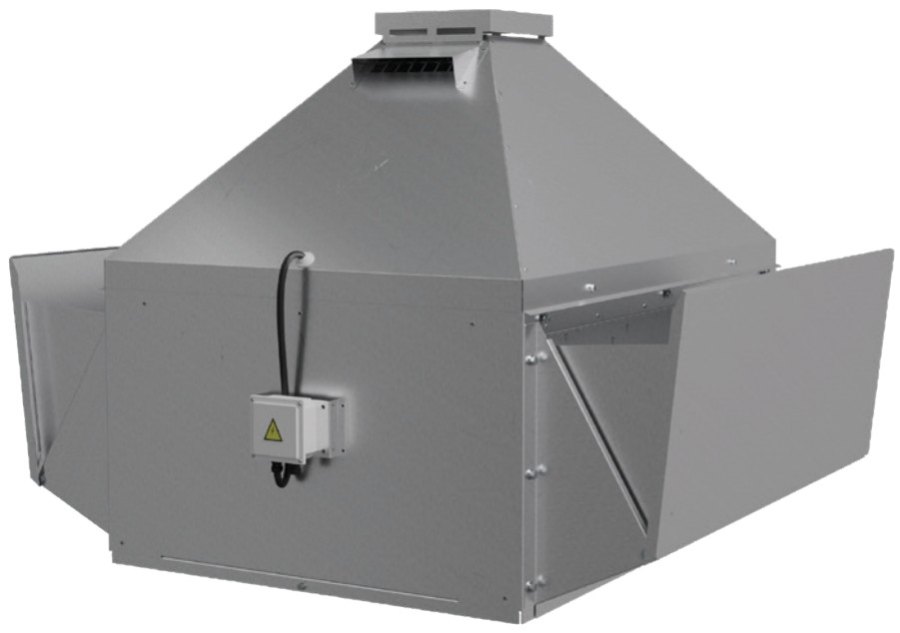

Вентиляторы крышные РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380

Вентиляторы крышные РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380
Вентиляторы крышные РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380
Вентиляторы крышные радиальные для противопожарных систем дымоудаления (ППД-систем) с выходом потока воздуха в стороны РОКС-ВКРС-ДУ и вверх РОКС-ВКРФ-ДУ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

Вентиляторы крышные радиальные для противопожарных систем дымоудаления (ППД-систем) с выходом потока воздуха в стороны РОКС-ВКРС-ДУ и вверх РОКС-ВКРФ-ДУ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ. Вентиляторы выпускают с двумя типами рабочих колес РК635 и РК935 с различными расходными характеристиками. Вентиляторы выпускают  в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.

Описание

Габаритные и присоединительные размеры

РОКС-ВКРС-ДУ РОКС-ВКРФ-ДУ

Наименование

А, мм

В, мм

D, мм

H max,мм

L max, мм
РОКС-ВКРС-3,55-ДУ / РОКС-ВКРФ-3,55-ДУ

480

945

14

645

880
РОКС-ВКРС-4,0-ДУ / РОКС-ВКРФ-4,0-ДУ

530

1005

14

709

948
РОКС-ВКРС-4,5-ДУ / РОКС-ВКРФ-4,5-ДУ

580

1069

14

767

1081
РОКС-ВКРС-5,0-ДУ / РОКС-ВКРФ-5,0-ДУ

630

1138

14

774

1132
РОКС-ВКРС-5,6-ДУ / РОКС-ВКРФ-5,6-ДУ

690

1219

14

918

1245
РОКС-ВКРС-6,3-ДУ / РОКС-ВКРФ-6,3-ДУ

755

1329

14

993

1316
РОКС-ВКРС-7,1-ДУ / РОКС-ВКРФ-7,1-ДУ

840

1469

14

1150

1480
РОКС-ВКРС-8,0-ДУ / РОКС-ВКРФ-8,0-ДУ

1005

1699

16

1202

1678
РОКС-ВКРС-9,0-ДУ / РОКС-ВКРФ-9,0-ДУ

1050

1729

16

1356

1755
РОКС-ВКРС-10,0-ДУ / РОКС-ВКРФ-10,0-ДУ

1220

1979

16

1444

1935
РОКС-ВКРС-11,2-ДУ / РОКС-ВКРФ-11,2-ДУ

1350

2126

16

1576

2197
РОКС-ВКРС-12,5-ДУ / РОКС-ВКРФ-12,5-ДУ

1505

2327

18

1694

2417


Технические характеристики



№ вент.

Наименование

Номер кривой

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Общий дБа

3,55

 РОКС-ВКРС-3,55-ДУ400-РК635-0,18/1500/220-380 РОКС-ВКРФ-3,55-ДУ400-РК635-0,18/1500/220-380

1

0,18

1310

0,73

39

70
РОКС-ВКРС-3,55-ДУ400-РК935-0,18/1500/220-380 РОКС-ВКРФ-3,55-ДУ400-РК935-0,18/1500/220-380

2

0,18

1310

0,73

39

72
РОКС-ВКРС-3,55-ДУ400-РК635-1,5/3000/220-380 РОКС-ВКРФ-3,55-ДУ400-РК635-1,5/3000/220-380

3

1,5

2790

3,48

49

83
РОКС-ВКРС-3,55-ДУ400-РК935-2,2/3000/220-380 РОКС-ВКРФ-3,55-ДУ400-РК935-2,2/3000/220-380

4

2,2

2810

4,97

51

82

4,0

 РОКС-ВКРС-4,0-ДУ400-РК635-0,37/1500/220-380 РОКС-ВКРФ-4,0-ДУ400-РК635-0,37/1500/220-380

1

0,37

1320

1,12

44

74
РОКС-ВКРС-4,0-ДУ400-РК935-0,37/1500/220-380 РОКС-ВКРФ-4,0-ДУ400-РК935-0,37/1500/220-380

2

0,37

1320

1,12

43

76
РОКС-ВКРС-4,0-ДУ400-РК635-3/3000/220-380 РОКС-ВКРФ-4,0-ДУ400-РК635-3/3000/220-380

3

3

2820

6,54

61

87
РОКС-ВКРС-4,0-ДУ400-РК935-4/3000/220-380 РОКС-ВКРФ-4,0-ДУ400-РК935-4/3000/220-380

4

4

2840

8,41

61

86

4,5

 РОКС-ВКРС-4,5-ДУ400-РК635-0,55/1500/220-380 РОКС-ВКРФ-4,5-ДУ400-РК635-0,55/1500/220-380

1

0,55

1350

1,61

65

79
РОКС-ВКРС-4,5-ДУ400-РК935-1,1/1500/220-380 РОКС-ВКРФ-4,5-ДУ400-РК935-1,1/1500/220-380

2

1,1

1370

2,97

67

81

5,0

 РОКС-ВКРС-5,0-ДУ400-РК635-0,37/1000/220-380 РОКС-ВКРФ-5,0-ДУ400-РК635-0,37/1000/220-380

1

0,37

910

1,33

69

75
РОКС-ВКРС-5,0-ДУ400-РК935-0,55/1000/220-380 РОКС-ВКРФ-5,0-ДУ400-РК935-0,55/1000/220-380

2

0,55

910

1,87

69

77
РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380 РОКС-ВКРФ-5,0-ДУ400-РК635-1,1/1500/220-380

3

1,1

1370

2,97

75

83
РОКС-ВКРС-5,0-ДУ400-РК935-1,5/1500/220-380 РОКС-ВКРФ-5,0-ДУ400-РК935-1,5/1500/220-380

4

1,5

1380

3,95

75

85

5,6

 РОКС-ВКРС-5,6-ДУ400-РК635-0,55/1000/220-380 РОКС-ВКРФ-5,6-ДУ400-РК635-0,55/1000/220-380

1

0,55

910

1,87

92

79
РОКС-ВКРС-5,6-ДУ400-РК935-0,75/1000/220-380 РОКС-ВКРФ-5,6-ДУ400-РК935-0,75/1000/220-380

2

0,75

910

2,29

92

81
РОКС-ВКРС-5,6-ДУ400-РК635-2,2/1500/220-380 РОКС-ВКРФ-5,6-ДУ400-РК635-2,2/1500/220-380

3

2,2

1390

5,36

101

87
РОКС-ВКРС-5,6-ДУ400-РК935-3/1500/220-380 РОКС-ВКРФ-5,6-ДУ400-РК935-3/1500/220-380

4

3

1410

7,12

101

89

6,3

 РОКС-ВКРС-6,3-ДУ400-РК635-1,1/1000/220-380 РОКС-ВКРФ-6,3-ДУ400-РК635-1,1/1000/220-380

1

1,1

910

3,18

109

83


Электрические схемы подключения вентиляторов РОКС-ВКРС-ДУ / РОКС-ВКРФ-ДУ

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
