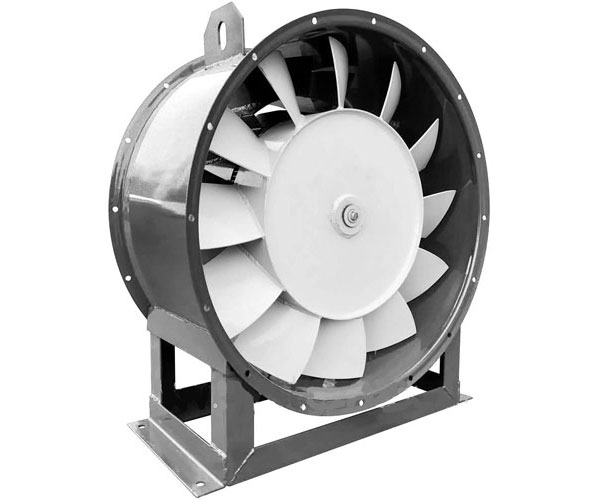

Вентилятор осевой ВО 30-160

Вентилятор осевой ВО 30-160

Вентиляторы ВО 30-160 (6.3...12,5) выполнены в соответствии с техническими условиями ТУ 4861-016-78559458-2016. Характеристики

• Цилиндрический корпус
• Число лопаток —12
• Левого вращения
• Прямой привод

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничных клетках, тамбурах-шлюзах и шахтах лифтов зданий для предотвращения проникновения дыма в эти помещения и создания возможности проведения работ по борьбе с пожаром и по спасению людей и оборудования. Назначение ВО 30-160 (6.3...12,5) — из углеродистой стали предназначены для перемещения воздуха и газопаровоздушных смесей не вызывающих повышенной коррозии углеродистой стали, с температурой до 40°C, не содержащих пыли и других твердых примесей в количестве более 0,01 г/мЗ, а также липких и волокнистых материалов. Условия эксплуатации Вентиляторы типа ВО 30-160 применяются в стационарных системах вентиляции производственных, общественных и жилых зданий, а также для подпора воздуха в системах противопожарного оборудования для подачи свежего воздуха при пожаре. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 0,01 г/мЗ; среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с. Температура окружающей среды от 40°C до +40°C. Вентиляторы изготавливаются в климатическом исполнении умеренного (У) и тропического (Г) климата 2-й и 3-й категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов по 1-й категории размещения. Габаритные, установочные и присоединительные размеры вентиляторов приведены в таблице 2 и на рисунке 1. Вентилятор осевой ВО 30-160 (6.3...12,5) состоит из следующих основных узлов: цилиндрического корпуса с фланцами, рабочего колеса, рамы, электродвигателя. Корпус вентилятора выполнен в виде цилиндрической обечайки. На обечайке с двух сторон имеются фланцы, для соединения с воздуховодами. Для установки на фундамент предусмотрено исполнение на опоре. Электродвигатель установлен внутри обечайки на плите с рёбрами. Рабочее колесо имеет 12 лопаток, приваренных к составной ступице. Конструктивно вентилятор выполнен левого вращения. Колесо, вращается по часовой стрелке, если смотреть со стороны всасывания. Принцип работы вентилятора заключается в перемещении рабочей среды за счет энергии вращения рабочего колеса, установленного на валу электродвигателя. Двигатели могут быть заменены на двигатели других марок без ухудшения характеристик и показателя надежности вентилятора.

Габаритные и присоединительные размеры

Области аэродинамических параметров
