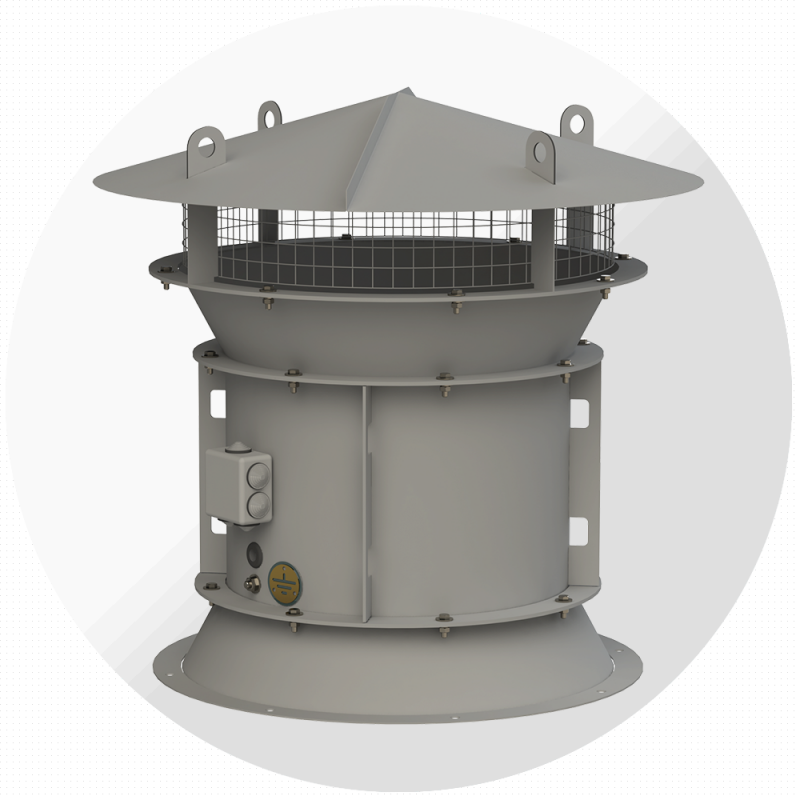

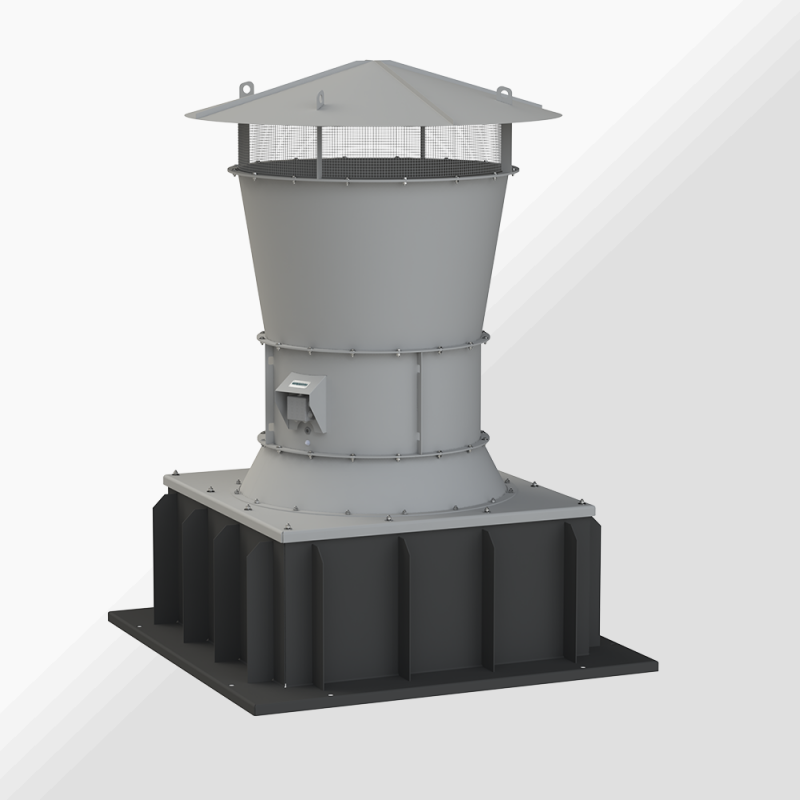

Вентиляторы ВКО-13-284
Вентиляторы ВКО-13-284 устанавливаются в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Вентиляторы ВКО-13-284 устанавливаются в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий.
Применение в составе ВКО осевого вентилятора значительно расширяет диапазон работы и позволяет практически в любом случае подобрать по параметрам оптимальный вентилятор.
Внешний вид вентилятора отвечает современным эстетическим требованиям.
Вентиляторы крышные осевые ВКО-13-284 изготавливаются 13 типоразмеров с диаметрами рабочих колес от 315 до 1250 мм и обеспечивают широкую область режимов по производительности от 1 300 до 121 000 м3/ч и по полному давлению до 2080 Па.
Общие сведения ВКО:
• низкого и среднего давления;
• количество лопаток – 12;
(аэродинамическая схема аналог К.06);
• количество лопаток – 4, 6, 8 или 10
(аэродинамическая схема аналог ОВ121).
Типоразмерный ряд ВКО:
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм:
315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250Условия эксплуатации ВКО:
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
| ВКО — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
|---|---|---|---|---|---|---|---|
| Номер ВКО | h вала ЭД | Размеры, мм | |||||
| A | H | D | D1 | d | n | ||
| 3,15 | 056-071 | 560 | 738 | 475 | 440 | 8 | 10 |
| 3,55 | 056-080 | 630 | 798 | 520 | 490 | ||
| 4 | 056-071 | 715 | 864 | 575 | 540 | 16 | 12 |
| 080-100 | 964 | ||||||
| 4,5 | 056-080 | 805 | 980 | 635 | 600 | ||
| 090-100 | 1080 | ||||||
| 5 | 063-080 | 905 | 1063 | 705 | 670 | ||
| 090-132 | 1163 | ||||||
| 5,6 | 063-112 | 1005 | 1258 | 790 | 760 | ||
| 132 | 1278 | ||||||
| 6,3 | 071-112 | 1125 | 1368 | 880 | 850 | ||
| 132-160 | 1468 | ||||||
| 7,1 | 080-112 | 1255 | 1488 | 990 | 950 | ||
| 132 | 1588 | ||||||
| 8 | 080-112 | 1406 | 1620 | 1090 | 1050 | ||
| 132-160 | 1720 | ||||||
| 9 | 100-132 | 1606 | 1875 | 1210 | 1180 | ||
| 160-180 | 1990 | ||||||
| 10 | 090-132 | 1806 | 2040 | 1330 | 1310 | ||
| 160-180 | 2155 | ||||||
| 200 | 2255 | ||||||
| 11,2 | 112 | 2006 | 2230 | 1490 | 1460 | ||
| 132-180 | 2395 | ||||||
| 200-225 | 2495 | ||||||
| 12,5 | 112 | 2256 | 2435 | 1690 | 1660 | ||
| 132-180 | 2600 | ||||||
| 200-225 | 2700 | ||||||
 |
|||||||
