Описание

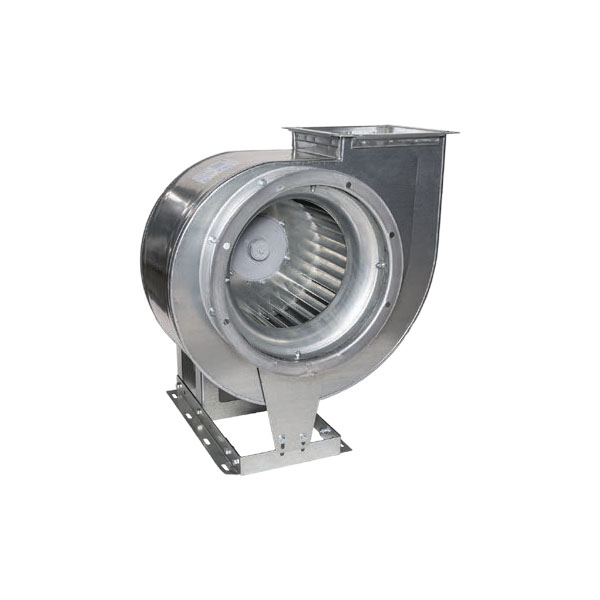

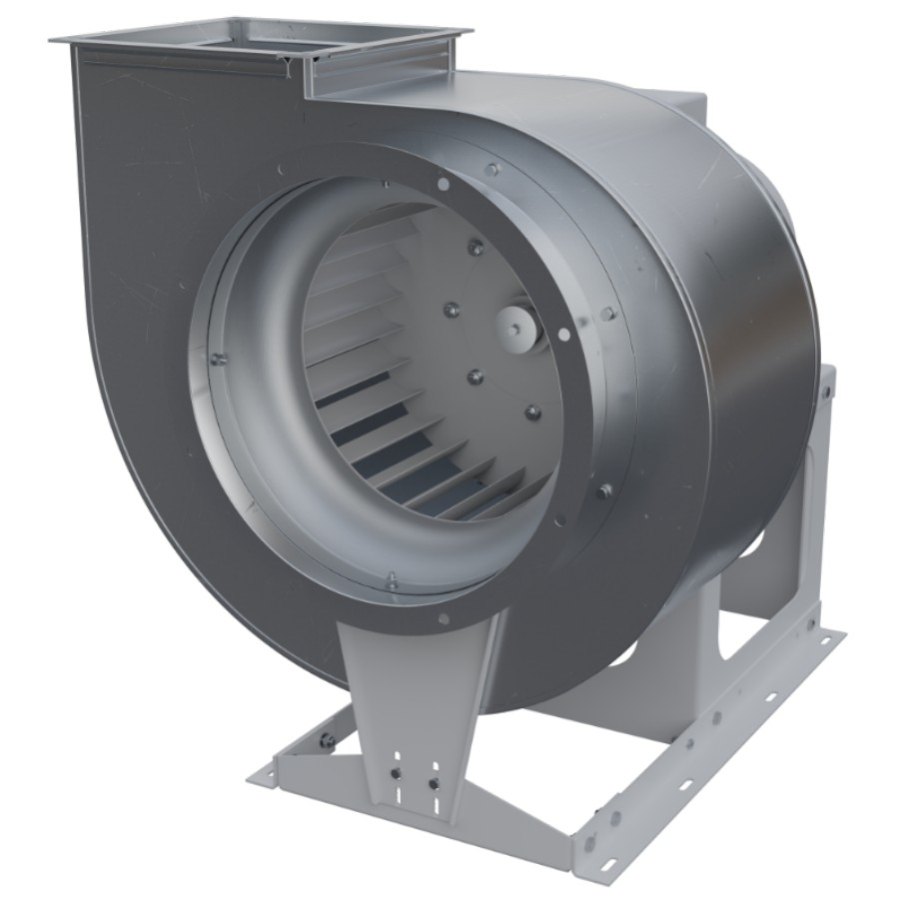

Описание- Вентиляторы среднего давления
- Лопатки, загнутые вперед
- Корпус вентилятора из оцинкованной стали
- Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).
Характеристики
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46
|
№ вентилятора |
Тип электродвигателя |
A* |
A1 |
A2 |
A3 |
B max |
B1 |
H** max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, 270° |
135°, 315° |
0° |
45° |
90° |
||||||||||||||
|
2,0 |
АИР56 |
371 |
329 |
349 |
442 |
220 |
151 |
130 |
416 |
160 |
452 |
558 |
500 |
280 |
177 |
172 |
213 |
235 |
140 |
160 |
|
АИР63А4 |
371 |
329 |
349 |
442 |
220 |
151 |
130 |
436 |
160 |
459 |
566 |
508 |
287 |
177 |
172 |
213 |
235 |
140 |
160 |
|
|
АИР71 |
371 |
329 |
349 |
442 |
220 |
151 |
130 |
475 |
160 |
467 |
574 |
516 |
295 |
177 |
172 |
213 |
235 |
140 |
160 |
|
|
АИР80 |
371 |
329 |
349 |
442 |
220 |
151 |
130 |
487 |
160 |
476 |
583 |
583 |
304 |
177 |
172 |
213 |
235 |
140 |
160 |
|
|
2,5 |
АИР71 |
460 |
412 |
424 |
540 |
270 |
190 |
163 |
509 |
177 |
524 |
655 |
591 |
321 |
220 |
203 |
250 |
289 |
173 |
194 |
|
АИР90L2 |
460 |
412 |
424 |
540 |
270 |
190 |
163 |
576 |
177 |
543 |
674 |
610 |
340 |
220 |
203 |
250 |
289 |
175 |
194 |
|
|
АИР100 |
460 |
412 |
424 |
540 |
270 |
190 |
163 |
607 |
177 |
553 |
684 |
620 |
350 |
220 |
203 |
250 |
289 |
175 |
194 |
|
|
АИР112М2 |
460 |
412 |
424 |
540 |
270 |
190 |
163 |
624 |
177 |
565 |
658 |
575 |
362 |
220 |
203 |
250 |
289 |
175 |
194 |
|
|
3,15 |
АИР71 |
572 |
514 |
520 |
664 |
334 |
238 |
205 |
550 |
202 |
635 |
800 |
726 |
391 |
278 |
244 |
315 |
349 |
221 |
241 |
|
АИР80 |
572 |
514 |
520 |
664 |
334 |
238 |
205 |
596 |
202 |
644 |
808 |
734 |
400 |
278 |
244 |
315 |
349 |
221 |
241 |
|
|
АИР90L4 |
572 |
514 |
520 |
664 |
334 |
238 |
205 |
626 |
202 |
654 |
819 |
745 |
410 |
278 |
244 |
315 |
349 |
221 |
241 |
|
|
4,0 |
АИР80 |
722 |
655 |
645 |
831 |
420 |
302 |
260 |
626 |
231 |
780 |
991 |
900 |
486 |
358 |
294 |
400 |
434 |
280 |
300 |
|
АИР90 |
722 |
655 |
645 |
831 |
420 |
302 |
260 |
681 |
231 |
790 |
1000 |
916 |
496 |
358 |
294 |
400 |
434 |
280 |
300 |
|
|
АИР100 |
722 |
655 |
645 |
831 |
420 |
302 |
260 |
712 |
231 |
800 |
1010 |
926 |
506 |
358 |
294 |
400 |
434 |
280 |
300 |
|
|
АИР112M4 |
722 |
655 |
645 |
831 |
420 |
302 |
260 |
730 |
231 |
812 |
1022 |
938 |
518 |
358 |
294 |
400 |
434 |
280 |
300 |
|
|
АИР132S4 |
722 |
655 |
645 |
831 |
420 |
302 |
260 |
764 |
231 |
832 |
1042 |
958 |
538 |
358 |
294 |
400 |
434 |
280 |
300 |
|
|
5,0 |
АИР100L8 |
906 |
818 |
800 |
1029 |
529 |
377 |
326 |
781 |
265 |
960 |
1127 |
1120 |
600 |
440 |
360 |
500 |
534 |
350 |
379 |
|
АИР112 |
906 |
818 |
800 |
1029 |
529 |
377 |
326 |
799 |
265 |
972 |
1239 |
1132 |
612 |
440 |
360 |
500 |
534 |
350 |
379 |
|
|
АИР132 |
906 |
818 |
800 |
1029 |
529 |
377 |
326 |
834 |
265 |
957 |
1124 |
1159 |
597 |
440 |
360 |
500 |
534 |
350 |
379 |
|
|
АИР160 |
906 |
818 |
800 |
1029 |
529 |
377 |
326 |
949 |
265 |
985 |
1286 |
1187 |
625 |
440 |
360 |
500 |
534 |
350 |
379 |
|
|
AИР180 |
906 |
818 |
800 |
1029 |
529 |
377 |
326 |
1074 |
265 |
1005 |
1306 |
1207 |
645 |
440 |
360 |
500 |
534 |
350 |
379 |
|
|
6,3 |
AИР132 |
1133 |
1024 |
995 |
1282 |
658 |
475 |
410 |
1001 |
340 |
1174 |
1510 |
1392 |
733 |
554 |
441 |
630 |
665 |
440 |
470 |
|
AИР160 |
1133 |
1024 |
995 |
1282 |
658 |
475 |
410 |
1121 |
340 |
1202 |
1538 |
1420 |
761 |
554 |
441 |
630 |
665 |
440 |
470 |
|
|
АИР180 |
1133 |
1024 |
995 |
1282 |
658 |
475 |
410 |
1201 |
340 |
1166 |
1558 |
1434 |
725 |
554 |
441 |
630 |
665 |
440 |
470 |
|
|
AИР200 |
1133 |
1024 |
995 |
1282 |
658 |
475 |
410 |
1231 |
340 |
1186 |
1588 |
1459 |
745 |
554 |
441 |
630 |
665 |
440 |
470 |
|
|
8,0 |
АИР180М8 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1351 |
434 |
1492 |
1987 |
1843 |
945 |
702 |
547 |
800 |
829 |
560 |
589 |
|
АИР200 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1381 |
434 |
1512 |
2007 |
1863 |
965 |
702 |
547 |
800 |
829 |
560 |
589 |
|
|
АИР225 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1456 |
434 |
1507 |
2032 |
1888 |
960 |
702 |
547 |
800 |
829 |
560 |
589 |
|
|
АИР250М8 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1501 |
434 |
1532 |
2057 |
1913 |
985 |
702 |
547 |
800 |
829 |
560 |
589 |
|
|
АИР250 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1500 |
434 |
1532 |
2057 |
1913 |
985 |
702 |
547 |
800 |
829 |
560 |
589 |
|
|
АИР280 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1625 |
434 |
1502 |
2087 |
1943 |
955 |
702 |
547 |
800 |
829 |
560 |
589 |
|
|
АИР315S6 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1876 |
434 |
1529 |
1866 |
1699 |
982 |
702 |
547 |
800 |
829 |
560 |
589 |
|
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Габаритные и присоединительные размеры (мм) основания рамы вентиляторов серии ВЦ 14-46
|
№ вентилятора |
Тип электродвигателя |
А |
В |
C |
D |
Е |
F |
K |
L |
M |
n |
|
2,0 |
АИР56-80 |
365 |
202 |
226 |
– |
– |
20 |
90 |
30 |
8,5 |
8 |
|
2,5 |
АИР71-112 |
418 |
292 |
316 |
– |
– |
20 |
90 |
30 |
8,5 |
8 |
|
3,15 |
АИР71-90 |
445 |
254 |
278 |
– |
– |
20 |
90 |
30 |
9 |
8 |
|
4,0 |
АИР80-112 |
570 |
290 |
314 |
– |
– |
20 |
163 |
30 |
8,5 |
8 |
|
АИР132 |
711 |
399 |
433 |
– |
– |
20 |
163 |
30 |
8,5 |
8 |
|
|
5,0 |
АИР100-112 |
700 |
385 |
435 |
10 |
240 |
100 |
240 |
– |
– |
6 |
|
АИР132-180 |
842 |
430 |
505 |
10 |
283,5 |
175 |
283,5 |
– |
– |
6 |
|
|
6,3 |
АИР132-160 |
850 |
486 |
546 |
10 |
325 |
100 |
325 |
– |
– |
6 |
|
АИР180-200 |
1025 |
495 |
570 |
10 |
410,5 |
100 |
410,5 |
– |
– |
6 |
|
|
8,0 |
АИР180-200 |
1308 |
575 |
646 |
12 |
374,5 |
268 |
374,5 |
– |
– |
6 |
|
АИР225-280 |
1311 |
659 |
730 |
12 |
374,5 |
280 |
374,5 |
– |
– |
6 |
|
|
АИР315S6 |
1469 |
759 |
830 |
12 |
454,5 |
280 |
400 |
– |
– |
6 |
Комплектация вентиляторов ВЦ 14-46 гибкими вставками и виброизоляторами
|
№ |
Гибкие |
Виброизоляторы |
|
|
тип |
шт. |
||
|
2,0 |
ВГ/ВГТ-D200/235 ВГ/ВГТ-ВР/ВЦ-2,0-140*140 |
ДО 38 |
4 |
|
2,5 |
ВГ/ВГТ-D250/289 ВГ/ВГТ-ВР/ВЦ-2,5-175*175 |
ДО 38 |
4 |
|
3,15 |
ВГ/ВГТ-D315/349 ВГ/ВГТ-ВР/ВЦ-3,15-220*220 |
ДО 38 |
4 |
|
4,0 |
ВГ/ВГТ-D400/434 ВГ/ВГТ-ВР/ВЦ-4,0-280*280 |
ДО 39 |
4 |
|
ДО 40 |
4 |
||
|
5,0 |
ВГ/ВГТ-D500/534 ВГ/ВГТ-ВР/ВЦ-5,0-350*350 |
ДО 41 |
6 |
|
6,3 |
ВГ/ВГТ-D630/665 ВГ/ВГТ-ВР/ВЦ-6,3-441*441 |
ДО 42 |
6 |
|
8,0 |
ВГ/ВГТ-D800/829 ВГ/ВГТ-ВР/ВЦ-8,0-560*560 |
ДО 42 |
6 |
Технические и аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46
Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46 в сеть 380 В
МАРКИРОВКА:
Вентилятор радиальный ВЦ 14-46 3,15-К1-РВ-0,37/1000/220-380-Л0-У1
где: ВЦ 14-46 – серия радиального вентилятора;
3,15 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
К1 – коррозионностойкий (по таблице «Исполнение вентиляторов по назначению
и материалам»);
РВ – комплектация рабочим колесом с вперед загнутыми лопатками;
0,37 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение питания электродвигателя, В;
Л0 – положение корпуса;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150
(У1 – установлен электродвигатель с климатическим исполнением У2 и
кожух защиты электродвигателя (Кожух ЭД), уже установленный на вентилятор
У2 – установлен электродвигатель с климатическим исполнением У2).
