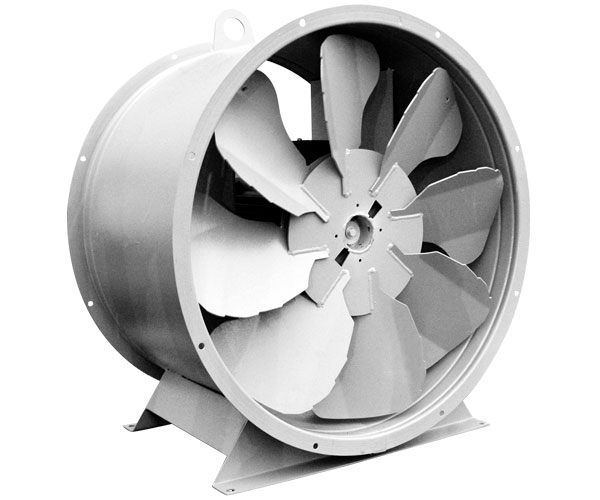

Вентилятор осевой ВО 13-284

Вентиляторы ВО 13-284 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Вентилятор осевой ВО 13-284 устанавливается в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Основные выпускаемые типоразмеры

4,0
5,0
6,3
7,1
8,0
9,0
10,0
11,2
12,5
16,0
20,0

Общие сведения

• Низкого давления
• Одностороннего всасывания
• Вариант изготовления 121
• Вариант изготовления К06
• Количество лопаток: 4-12.
• Количество лопаток рабочего колеса и угол их установки уточняются при заказе.
• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов.

Вентилятор ВО 13-284 – конструктивные особенности

Конструкция вентилятора ВО 13-284 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 4 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация направляющим (НА) аппаратом.

Условия эксплуатации вентилятора ВО 13-284

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 °С и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Основные варианты изготовления



индекс назначение и материалы
Общепромышленное исполнение, материал — углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В (В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
