Описание

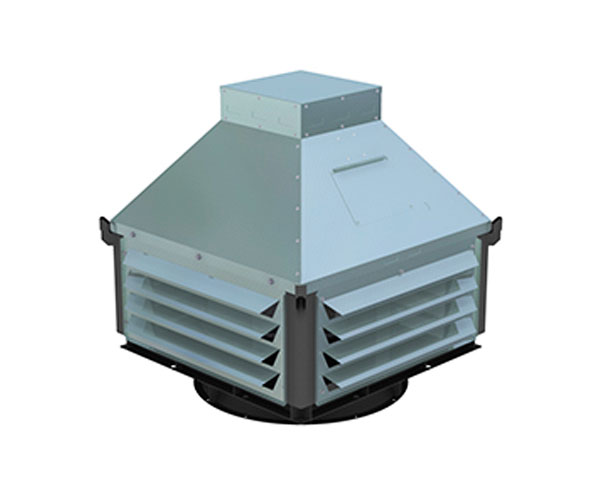

Вытяжные крышные вентиляторы КВИН-C предназначены для использования в системах общеобменной вентиляции.
Вентилятор состоит из:
- стального корпуса;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.

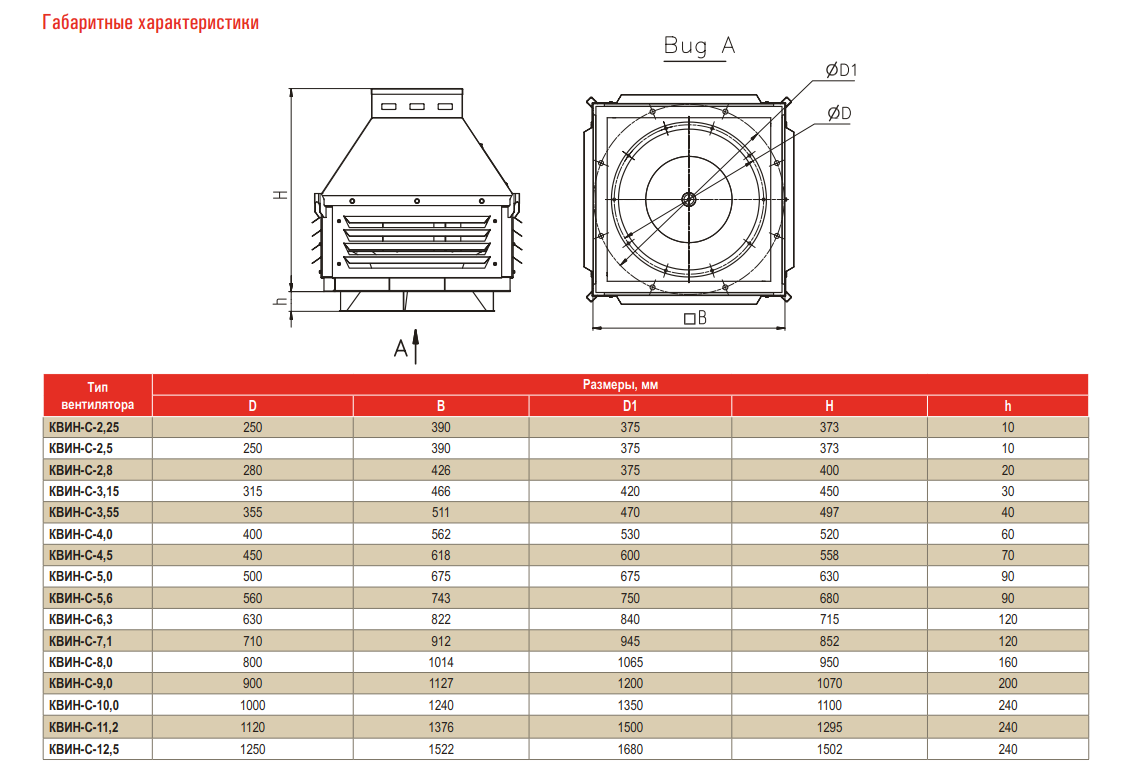

Габаритные и присоединительные размеры

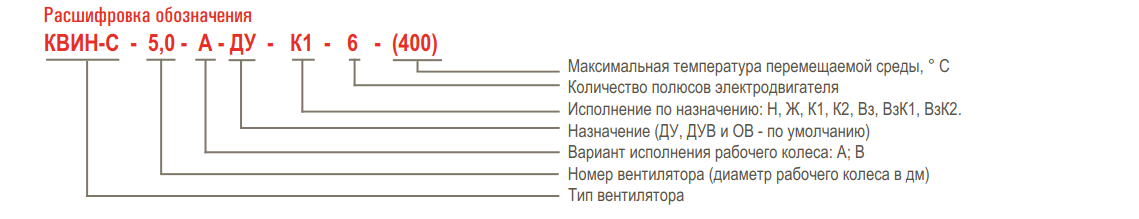

Обозначения:
- Тип вентилятора
- Код исполнения рабочего колеса вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Количество полюсов электродвигателя
| Тип вентилятора | Размеры, мм | ||||
| D | B | D1 | H | h | |
| КВИН-С-2,25 | 250 | 390 | 375 | 373 | 10 |
| КВИН-С-2,5 | 250 | 390 | 375 | 373 | 10 |
| КВИН-С-2,8 | 280 | 426 | 375 | 400 | 20 |
| КВИН-С-3,15 | 315 | 466 | 420 | 450 | 30 |
| КВИН-С-3,55 | 355 | 511 | 470 | 497 | 40 |
| КВИН-С-4 | 400 | 562 | 530 | 520 | 60 |
| КВИН-С-4,5 | 450 | 618 | 600 | 558 | 70 |
| КВИН-С-5 | 500 | 675 | 675 | 630 | 90 |
| КВИН-С-5,6 | 560 | 743 | 750 | 680 | 90 |
| КВИН-С-6,3 | 630 | 822 | 840 | 715 | 120 |
| КВИН-С-7,1 | 710 | 912 | 945 | 852 | 120 |
| КВИН-С-8 | 800 | 1014 | 1065 | 950 | 160 |
| КВИН-С-9 | 900 | 1127 | 1200 | 1070 | 200 |
| КВИН-С-10 | 1000 | 1240 | 1350 | 1100 | 240 |
| КВИН-С-11,2 | 1120 | 1376 | 1500 | 1295 | 240 |
| КВИН-С-12,5 | 1250 | 1522 | 1680 | 1502 | 240 |
