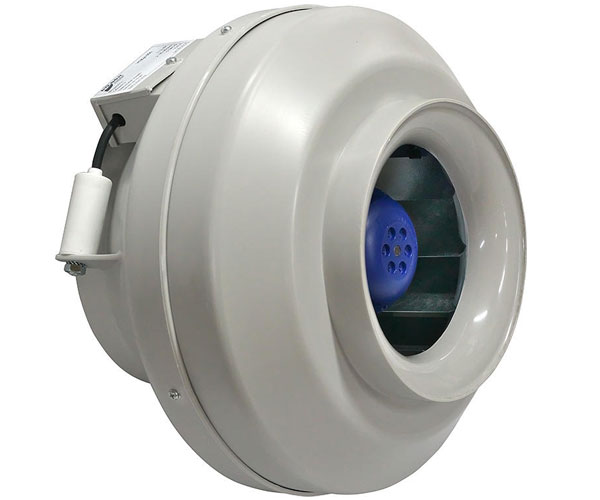

Вентилятор канальный SVK/SVKH
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор предназначен для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Конструкция и материалы
Корпус изготовлен из прочного легкого высококачественного пластика, не подверженного коррозии и имеющего эстетичный внешний вид. Рабочие колеса с назад загнутыми лопатками выполнены из оцинкованного стального листа. В качестве привода используются компактные асинхронные однофазные электродвигатели с внешним ротором, не требующие дополнительного обслуживания. Статически и динамически сбалансированные рабочие колеса и электродвигатели позволяют достичь более 40 000 ч. рабочего ресурса. Класс изоляции корпуса IP 44. Двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла. Рабочий диапазон температур от -40 до +40°C.
Защита электродвигателя
Электродвигатели стандартно оснащены термоконтактами с автоматическим перезапуском, расположенными внутри обмотки, что позволяет обеспечить наиболее надежную и точную защиту при перегреве, в случае перегрузки, высокой температуры воздуха и т. п. Не требуется подключение внешнего устройства защиты.
Регулирование производительности
Для плавного изменения производительности рекомендуется применять электронные регуляторы оборотов. Возможно использование трансформаторных пятиступенчатых регуляторов.
Монтаж
Устанавливается в любом положении непосредственно в сеть воздуховодов. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется применять до и после вентилятора гибкие вставки.
Важно! Электродвигатели вентиляторов нельзя защищать обычными токоограничивающими предохранительными элементами!
Типовое обозначение вентилятора
Исполнение: H — шумоизолированное, Z — мотор колесо Ziehl Abegg
Технические характеристики

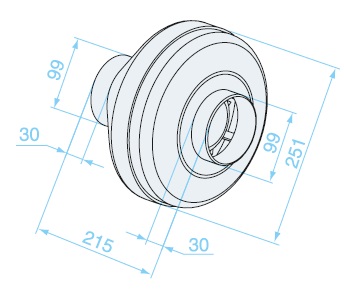

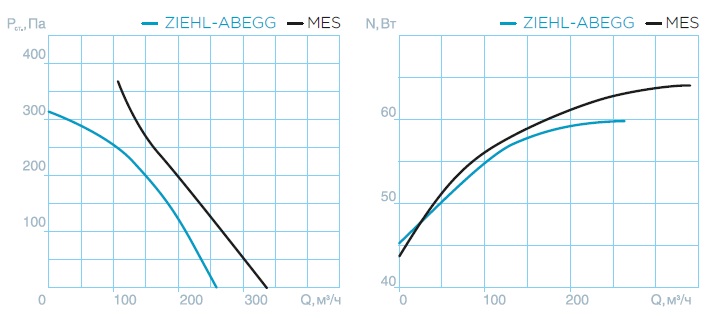

Технические характеристики вентилятора SVK(H)-100
| Производитель | Мотор-колесо | Скор., мин-1 | Напр. дв., В | Мощн., Вт | Ток max, A | Q, м³/час | Вес, кг |
| ZIEHL-ABEGG | RH19L-2EP.W6.1R | 2400 | 230 | 70 | 0,2 | 260 | 2,5 |
| MES | CF190B-2E-AC0 | 2380 | 230 | 70 | 0,26 | 380 | 2,6 |
| Мотор-колесо | Режим работы | Уровень звука (Lpa, дБА) | Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RH19L-2EP.W6.1R | шум на нагнетании | 67 | 50 | 54 | 61 | 62 | 62 | 56 | 50 | 35 |
| шум через корпус | 47 | 28 | 32 | 36 | 36 | 42 | 40 | 41 | 34 | |
| CF190B-2E-AC0 | шум на нагнетании | 65 | 48 | 49 | 59 | 60 | 60 | 54 | 49 | 33 |
| шум через корпус | 44 | 26 | 29 | 34 | 34 | 40 | 38 | 39 | 32 |

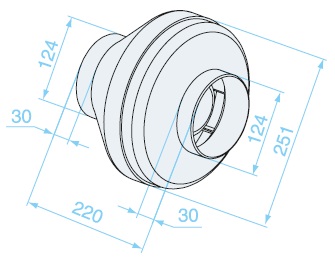

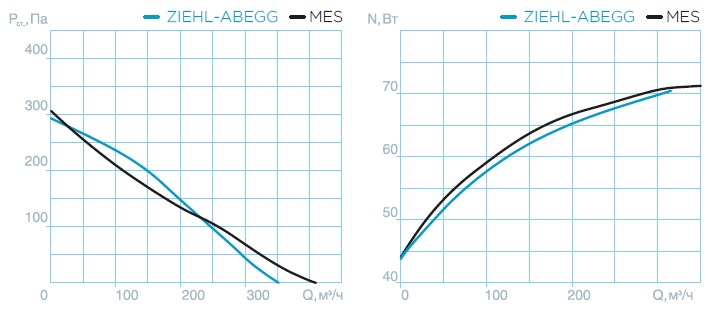

Технические характеристики вентилятора SVK(H)-125
| Производитель | Мотор-колесо | Скор., мин-1 | Напр. дв., В | Мощн., Вт | Ток max, A | Q, м³/час | Вес, кг |
| ZIEHL-ABEGG | RH19L-2EP.W6.1R | 2400 | 230 | 70 | 0,2 | 360 | 2,4 |
| MES | CF190B-2E-AC0 | 2380 | 230 | 70 | 0,26 | 420 | 2,5 |
| Мотор-колесо | Режим работы | Уровень звука (Lpa, дБА) | Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RH19L-2EP.W6.1R | шум на нагнетании | 68 | 48 | 53 | 59 | 64 | 62 | 60 | 53 | 37 |
| шум через корпус | 47 | 30 | 33 | 36 | 36 | 41 | 40 | 42 | 35 | |
| CF190B-2E-AC0 | шум на нагнетании | 66 | 46 | 51 | 57 | 62 | 60 | 58 | 51 | 35 |
| шум через корпус | 45 | 28 | 31 | 34 | 34 | 39 | 38 | 40 | 33 |

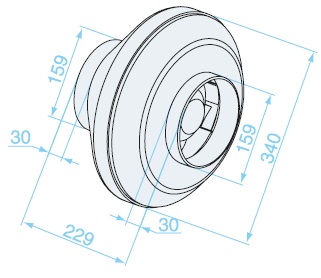

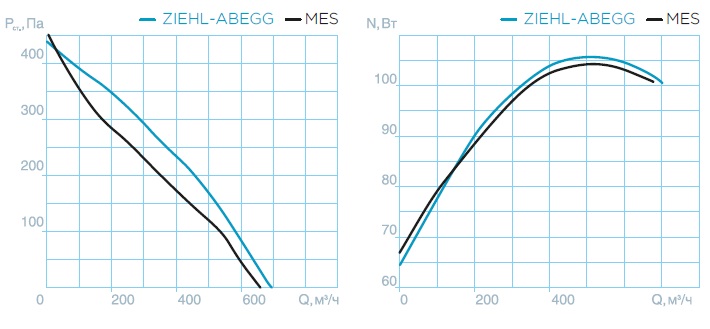

Технические характеристики вентилятора SVK(H)-160
| Производитель | Мотор-колесо | Скор., мин-1 | Напр. дв., В | Мощн., Вт | Ток max, A | Q, м³/час | Вес, кг |
| ZIEHL-ABEGG | RH22L-2EP.WA.1R | 2500 | 230 | 106 | 0,48 | 700 | 3,7 |
| MES | CF220B-2E-AC0 | 2500 | 230 | 85 | 0,37 | 660 | 3,7 |
| Мотор-колесо | Режим работы | Уровень звука (Lpa, дБА) | Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RH22L-2EP.WA.1R | шум на нагнетании | 70 | 44 | 53 | 62 | 66 | 66 | 57 | 58 | 42 |
| шум через корпус | 54 | 32 | 35,5 | 39,5 | 43,5 | 49,5 | 46,5 | 47,5 | 34,5 | |
| CF220B-2E-AC0 | шум на нагнетании | 60 | 42 | 51 | 60 | 64 | 64 | 55 | 56 | 40 |
| шум через корпус | 52 | 30 | 33,5 | 37,5 | 41,5 | 47,5 | 44,5 | 45,5 | 32,5 |

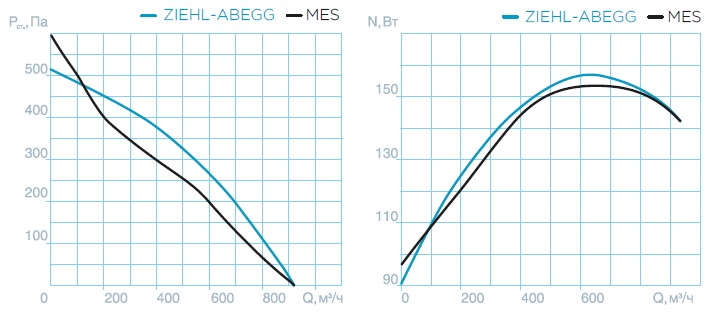

Технические характеристики вентилятора SVK(H)-200
| Производитель | Мотор-колесо | Скор., мин-1 | Напр. дв., В | Мощн., Вт | Ток max, A | Q, м³/час | Вес, кг |
| ZIEHL-ABEGG | RH22L-2EP.WA.4R | 2510 | 230 | 160 | 0,7 | 920 | 4,7 |
| MES | CF225B-2E-AC0 | 2640 | 230 | 148 | 0,67 | 920 | 4,5 |
| Мотор-колесо | Режим работы | Уровень звука (Lpa, дБА) | Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RH22L-2EP.WA.4R | шум на нагнетании | 69 | 48 | 57 | 62 | 65 | 61 | 57 | 55 | 47 |
| шум через корпус | 53 | 39 | 40,2 | 39,2 | 41,2 | 47,2 | 46,2 | 46,2 | 38,2 | |
| CF225B-2E-AC0 | шум на нагнетании | 67 | 46 | 55 | 60 | 63 | 59 | 55 | 53 | 45 |
| шум через корпус | 51 | 37 | 38,2 | 37,2 | 39,2 | 45,2 | 44,2 | 44,2 | 36,2 |

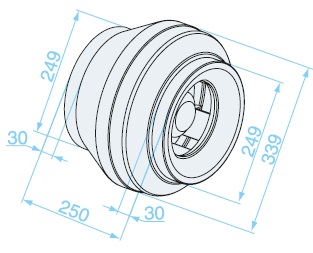

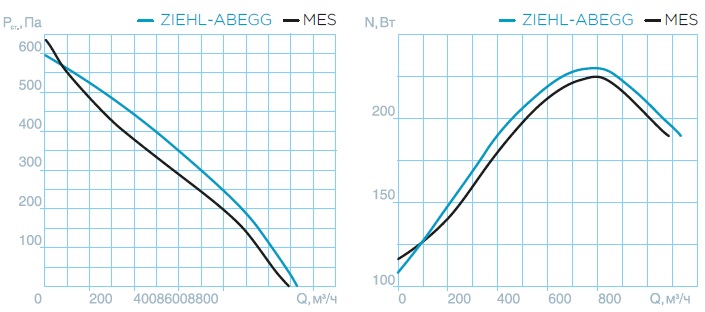

Технические характеристики вентилятора SVK(H)-250
| Производитель | Мотор-колесо | Скор., мин-1 | Напр. дв., В | Мощн., Вт | Ток max, A | Q, м³/час | Вес, кг |
| ZIEHL-ABEGG | RH25L-2EP.WD.1R | 2370 | 230 | 220 | 0,7 | 1100 | 4,9 |
| MES | CF250B-2E-AC0 | 2440 | 230 | 154 | 0,67 | 1095 | 4,8 |
| Мотор-колесо | Режим работы | Уровень звука (Lpa, дБА) | Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RH25L-2EP.WD.1R | шум на нагнетании | 70 | 48 | 56 | 61 | 65 | 64 | 63 | 60 | 53 |
| шум через корпус | 53 | 33 | 36 | 40 | 43 | 48 | 47 | 46 | 38 | |
| CF250B-2E-AC | шум на нагнетании | 71 | 49 | 57 | 62 | 66 | 65 | 64 | 61 | 54 |
| шум через корпус | 54 | 34 | 37 | 41 | 44 | 49 | 48 | 47 | 39 |

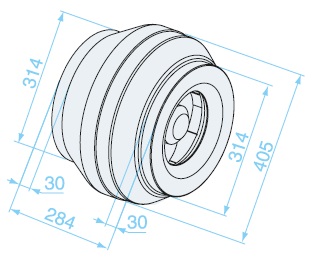

Технические характеристики вентилятора SVK(H)-315
| Производитель | Мотор-колесо | Скор., мин-1 | Напр. дв., В | Мощн., Вт | Ток max, A | Q, м³/час | Вес, кг |
| ZIEHL-ABEGG | RH28L-2EP.WD.1R | 2250 | 230 | 290 | 1 | 1550 | 5,9 |
| MES | CF280B-2E-AC0 | 2500 | 230 | 200 | 0,9 | 1500 | 6,1 |
| Мотор-колесо | Режим работы | Уровень звука (Lpa, дБА) | Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RH19L-2EP.W6.1R | шум на нагнетании | 70 | 46 | 54 | 58 | 63 | 63 | 67 | 59 | 57 |
| шум через корпус | 55 | 36 | 38 | 40 | 46 | 49 | 50 | 46 | 38 | |
| CF280B-2E-AC0 | шум на нагнетании | 70 | 46 | 54 | 58 | 63 | 63 | 67 | 59 | 57 |
| шум через корпус | 55 | 36 | 38 | 40 | 46 | 49 | 50 | 46 | 38 |

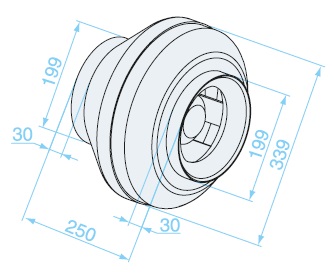

Чертежи, схемы и габариты
Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение вентилятора, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
