Вентилятор канальный SVP/SVPH

Вентилятор канальный SVP/SVPH

Канальный вентилятор SVP/SVPH предназначен для перемещения воздуха и других невзрывоопасных газовых смесей

Паспорт изделия
Паспорт изделия
ОПЛАТА
ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Подробное описание

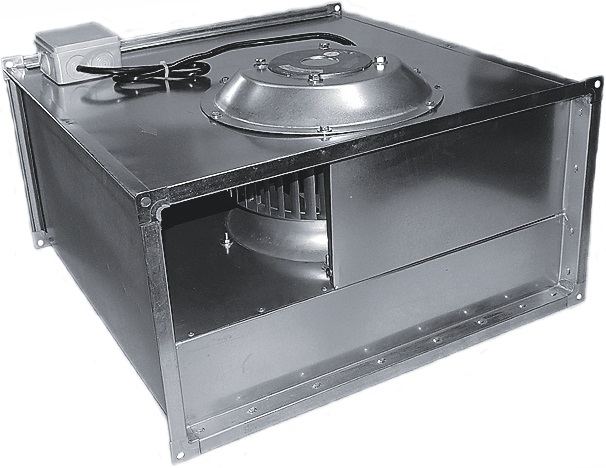

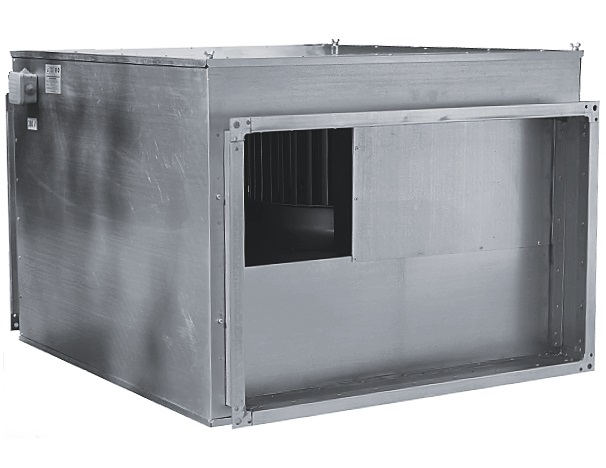

Канальный вентилятор SVP/SVPH предназначен для перемещения воздуха и других невзрывоопасных газовых смесей. Вентилятор устанавливается непосредственно в прямоугольный канал систем и используется как для внутреннего так и для наружного применения в условиях умеренного климата. Допустимая температура перемещаемого воздуха от -30 до +40°С. Канальный вентилятор SVPH используется в системах вентиляции и кондиционирования воздуха, где предъявляются повышенные требования к допустимому уровню шума, создаваемого вентиляционным оборудованием. Для снижения уровня шума, создаваемого рабочим колесом и двигателем, вентиляторный блок помещается в специальный звукоизолирующий кожух. Кожух имеет съемную панель для облегчения обслуживания вентилятора и электродвигателя. В стандартном исполнении вентилятор изготовлен из оцинкованного стального листа. Рабочие колеса вентилятора статически и динамически отбалансированы. Диффузоры вентилятора изготовлены из алюминия или стеклопластика, электромоторы из сплавов алюминия, меди, пластмасс. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора в целом. В вентиляторе применяются асинхронные однофазные и трехфазные компактные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха. В шумозащищенных вентиляторах SVPH в качестве звукопоглощающего материала звукоизолирующего кожуха используются сэндвич-панели толщиной 25 мм с наполнителем из пенополиуретана.

Важно!
Электродвигатели вентиляторов нельзя защищать обычными токоограничивающими предохранительными элементами! Вентилятор типа SVP/SVPH 1000х500 имеет назад загнутые лопатки, остальные типоразмеры имеют вперед загнутые лопатки.

Вентилятор канальный SVP/SVPH
SVP(H)-400×200/200.4E

Типовое обозначение вентилятора

Шумоизолированное исполнение

Присоединительный размер, мм

Диаметр рабочего колеса, мм

Число полюсов электродвигателя

Электродвигатель
E—однофазный;D—трехфазный

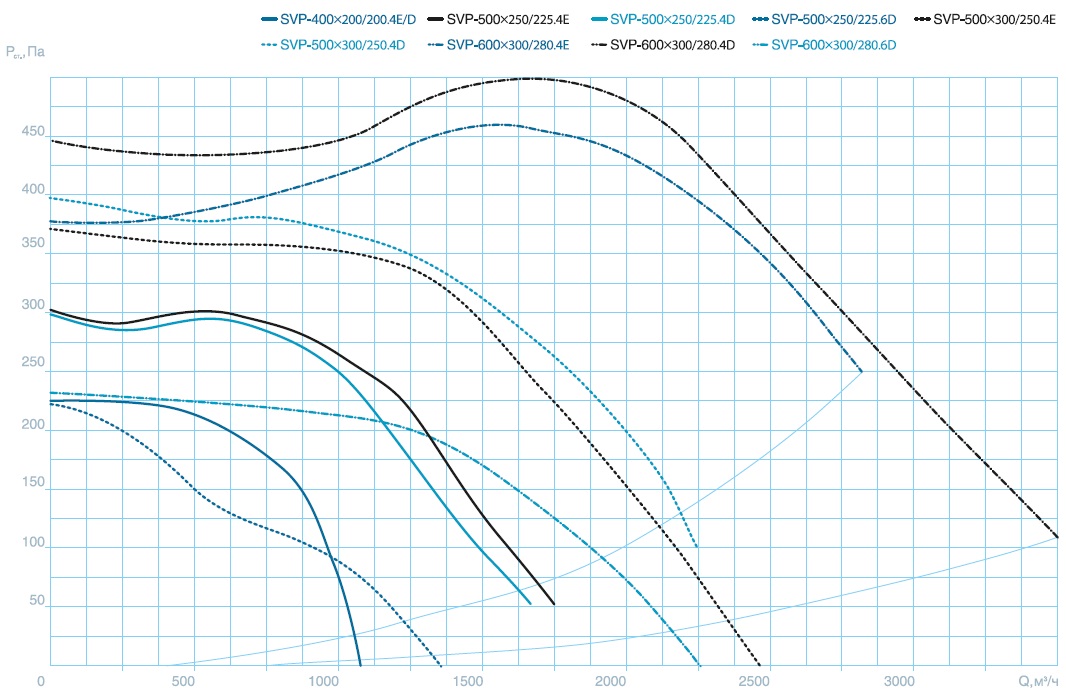

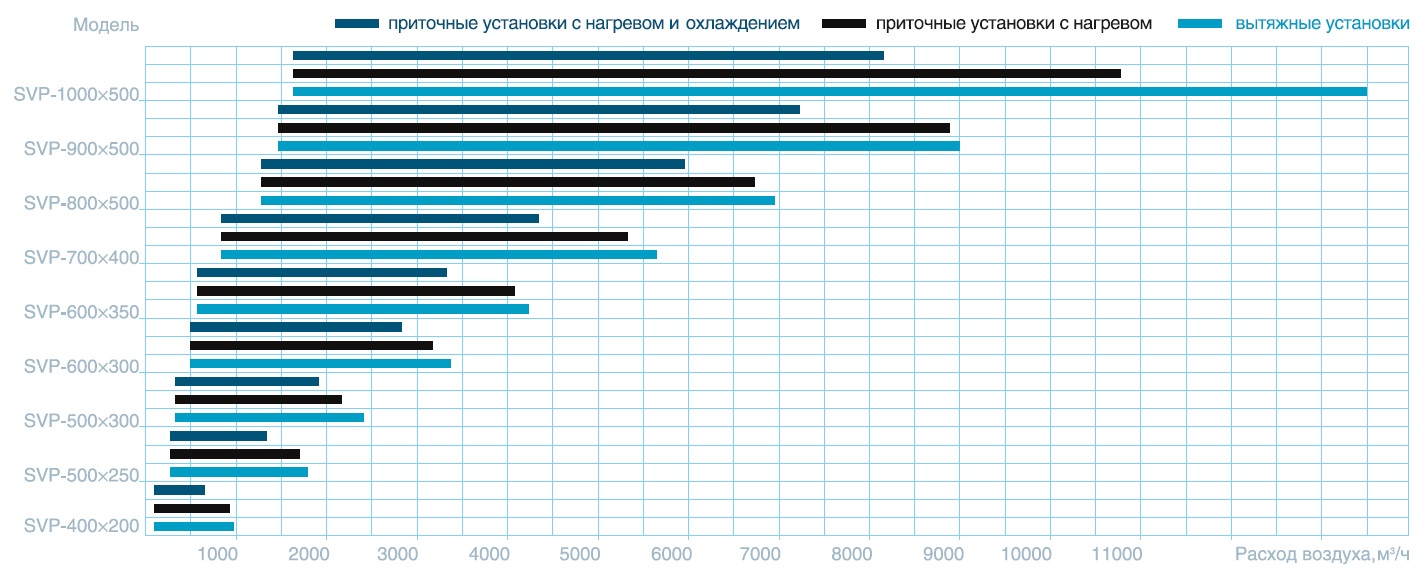

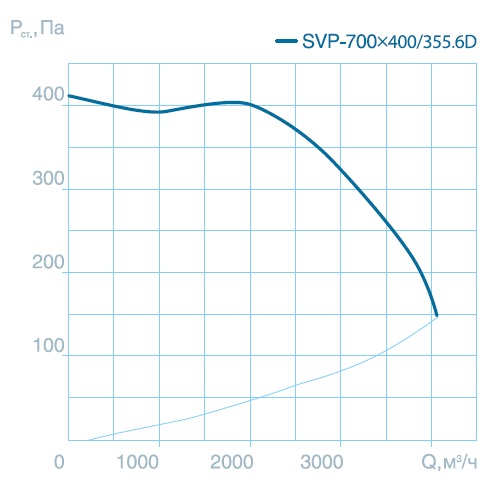

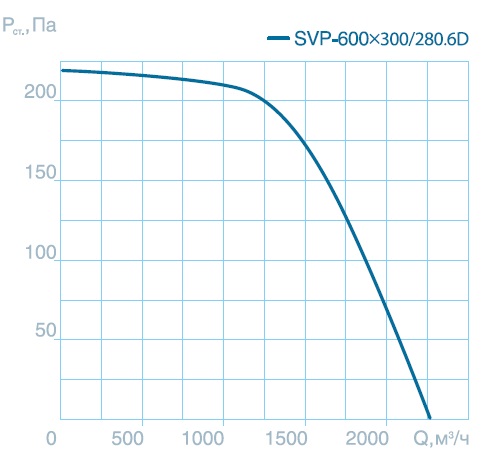

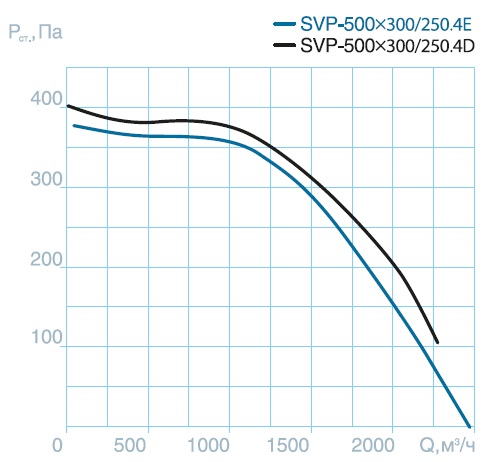

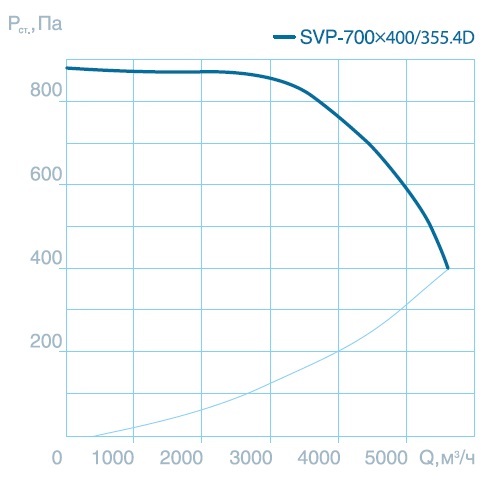

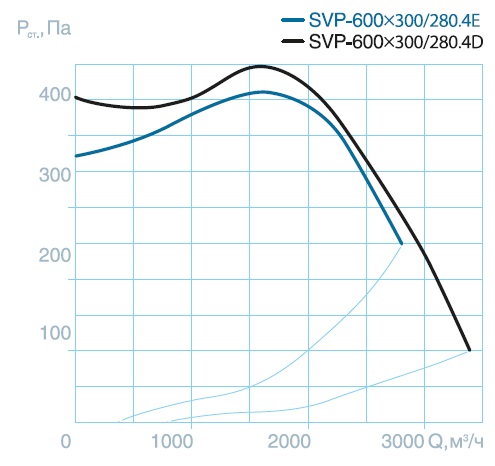

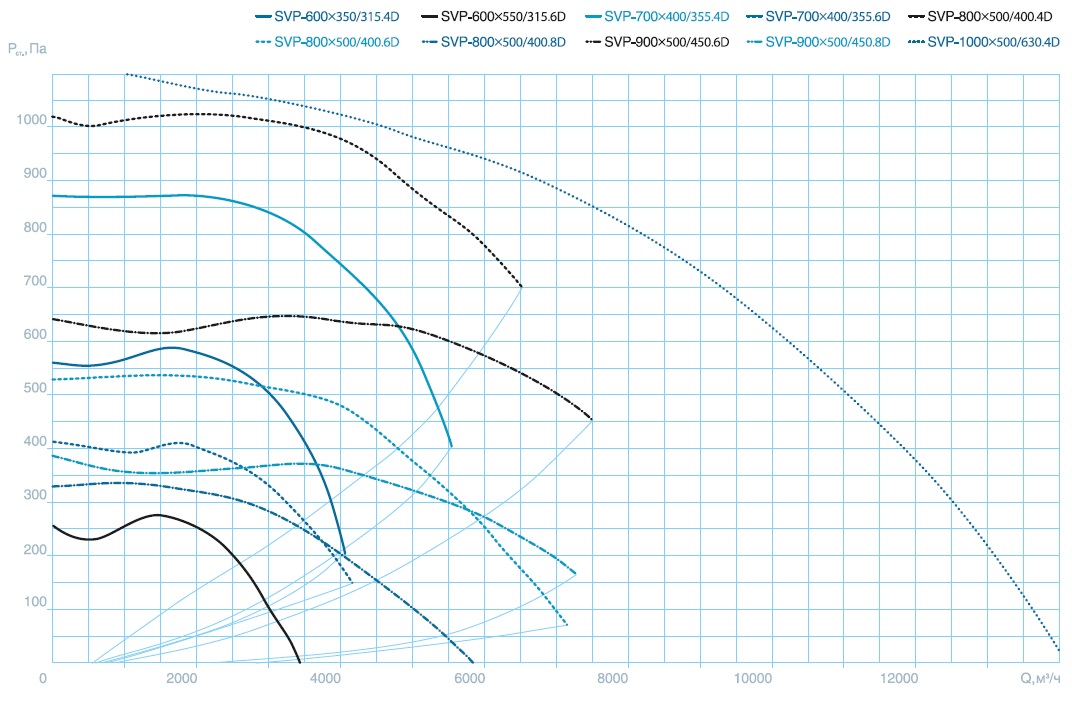

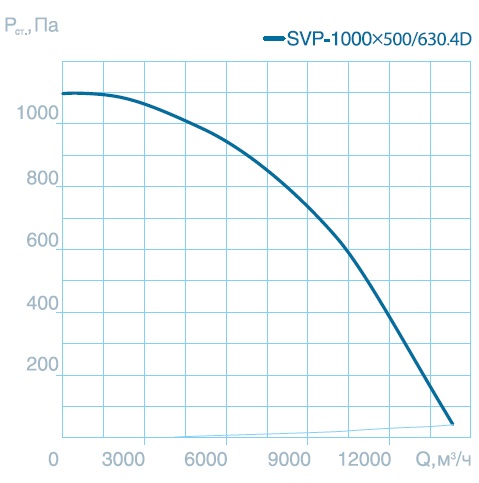

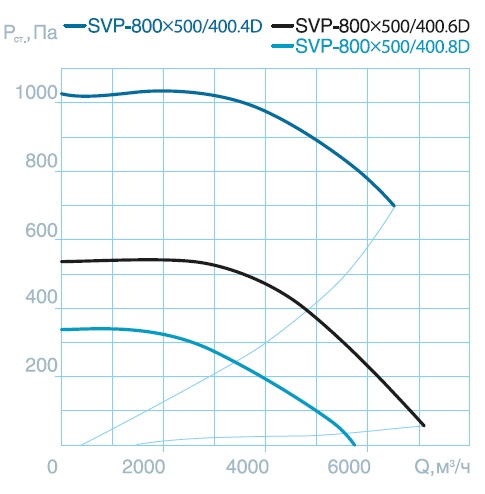

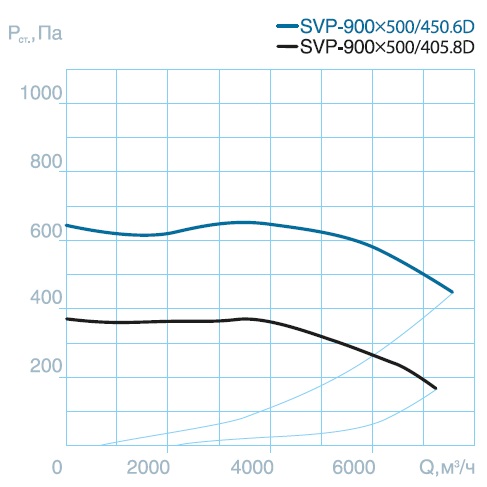

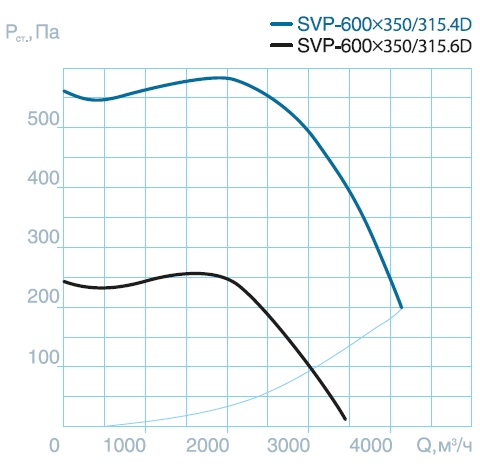

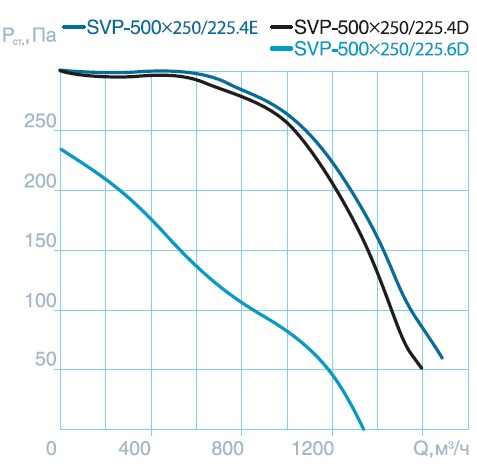

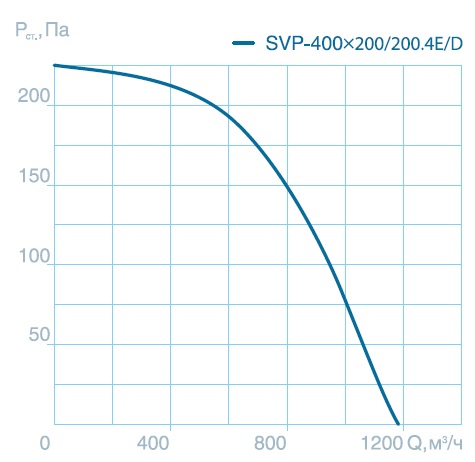

Типоразмеры и производительность

Вентилятор канальный SVP/SVPH

Технические характеристики

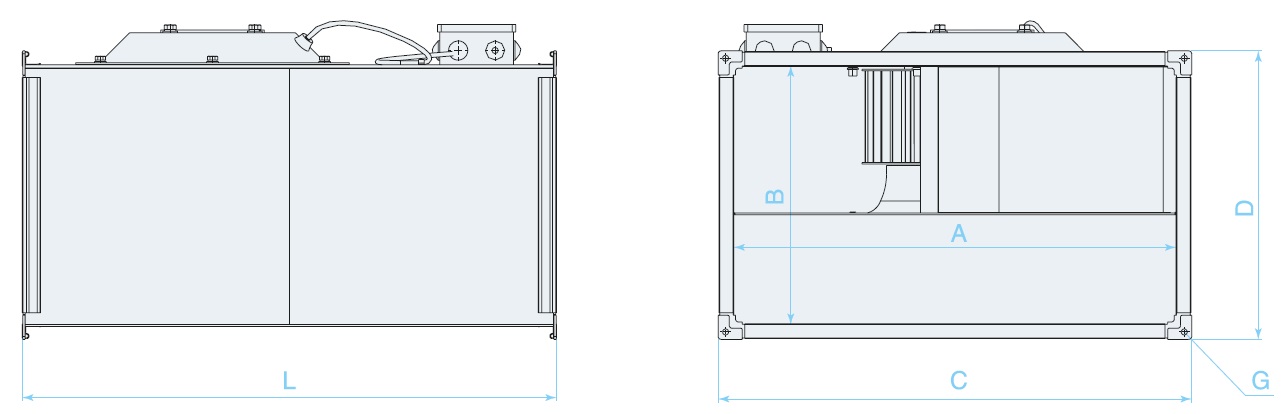

Модель A, мм B, мм C, мм D, мм L, мм G Масса, кг
SVP-400×200/200.4Е 400 200 440 240 520 9 12,8
SVP-400×200/200.4D 400 200 440 240 520 9 13,4
SVP-500×250/225.4Е 500 250 540 290 550 9 18,1
SVP-500×250/225.4D 500 250 540 290 550 9 18,1
SVP-500×300/250.4Е 500 300 540 340 580 9 22,8
SVP-500×300/250.4D 500 300 540 340 580 9 22,4
SVP-600×300/280.4Е 600 300 640 340 660 9 31,6
SVP-600×300/280.4D 600 300 640 340 660 9 31,4
SVP-600×300/280.6D 600 300 640 340 660 9 25,7
SVP-600×350/315.4D 600 350 640 390 740 9 38,9
SVP-600×350/315.6D 600 350 640 390 740 9 31,2
SVP-700×400/355.4D 700 400 740 440 800 9 62,0
SVP-700×400/355.6D 700 400 740 440 800 9 43,5
SVP-800×500/400.4D 800 500 860 560 905 11 78,0
SVP-800×500/400.6D 800 500 860 560 905 11 71,0
SVP-800×500/400.8D 800 500 860 560 905 11 57,0
SVP-900×500/450.6D 900 500 960 560 1005 11 95,0
SVP-900×500/450.8D 900 500 960 560 1005 11 93,0
SVP-1000×500/630.4D 1000 500 1060 560 1215 11 150,0
Модель Макс.
расход
воздуха
Q, м×/ч		 Макс.
полное
давление,
Па		 Обороты
при макс.
КПД,
P, об/мин.		 Шум
через корпус,
дБ(А)		 Макс. электр.
мощность,
N, кВт		 Напряжение
двигателя, В		 Макс.
ток,
А		 Макс.
допуст.
t, °С
SVP-400×200/200.4Е 1200 225 1280 58,9 0,33 230 1,52 50
SVP-400×200/200.4D 1200 225 1270 55,4 0,33 400 0,63 55
SVP-500×250/225.4Е 1700 300 1320 61,0 0,51 230 2,30 55
SVP-500×250/225.4D 1600 300 1300 60,8 0,49 400 0,82 55
SVP-500×300/250.4Е 2500 400 1330 63,0 0,90 230 4,10 55
SVP-500×300/250.4D 2250 400 1400 65,5 0,87 400 1,80 55
SVP-600×300/280.4Е 2700 400 1360 62,8 1,60 230 7,30 40
SVP-600×300/280.4D 3400 450 1360 65,6 1,70 400 3,20 55
SVP-600×300/280.6D 2500 250 900 58,8 0,45 400 0,85 50
SVP-600×350/315.4D 4200 560 1360 69,5 2,20 400 4,00 40
SVP-600×350/315.6D 3200 250 940 64,7 0,78 400 1,50 55
SVP-700×400/355.4D 5600 880 1340 68,1 3,50 400 5,90 40
SVP-700×400/355.6D 4100 420 900 61,6 1,15 400 2,30 55
SVP-800×500/400.4D 6500 1100 1400 71,8 4,80 400 8,00 45
SVP-800×500/400.6D 7100 530 870 65,7 2,80 400 4,85 40
SVP-800×500/400.8D 5800 340 700 71,2 1,70 400 3,70 40
SVP-900×500/450.6D 7500 650 930 67,7 3,50 400 6,00 40
SVP-900×500/450.8D 7200 380 680 62,8 2,00 400 4,10 40
SVP-1000×500/630.4D 14000 1100 1320 70,8 3,80 400 7,30 55

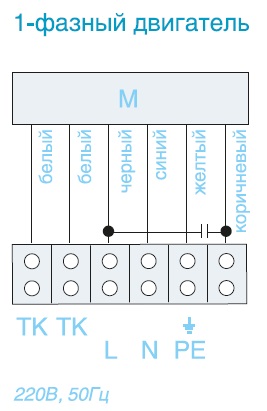

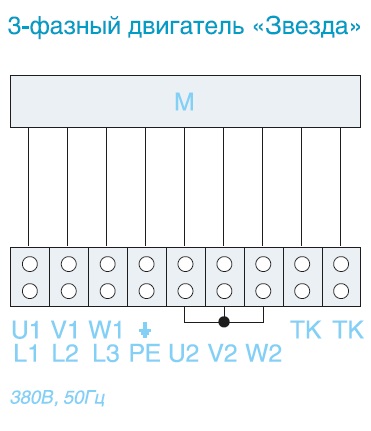

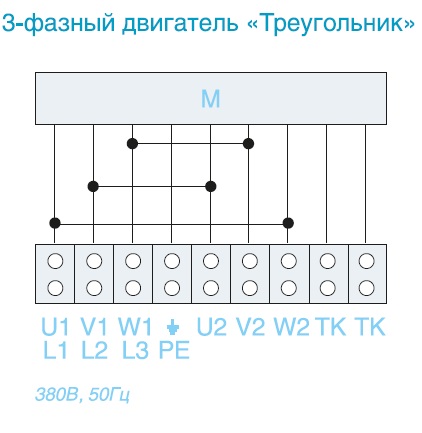

Схемы подключения электродвигателей

Вентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPHВентилятор канальный SVP/SVPH

Акустические характеристики

Модель Зона измерения шума Общий, дБА Уровень звуковой мощности, дБ в октановых полосах частот, Гц
63 125 250 500 1000 2000 4000 8000
SVP-400×200/200.4Е на всасывании 63 41 43 51 57 61 54 51 52
на нагнетании 44 20 22 31 37 40 37 35 35
SVP-400×200/200.4D на всасывании 69 42 50 54 52 52 50 48 41
на нагнетании 60 25 32 46 42 43 35 34 27
SVP-500×250/225.4Е на всасывании 63 50 44 50 58 59 55 53 51
на нагнетании 49 29 27 33 43 44 38 42 40
SVP-500×250/225.4D на всасывании 66 40 47 53 59 62 59 56 55
на нагнетании 50 20 30 35 44 47 41 40 41
SVP-500×300/250.4Е на всасывании 65 53 50 52 55 59 58 58 56
на нагнетании 48 34 33 37 43 44 39 39 35
SVP-500×300/250.4D на всасывании 70 45 55 54 60 65 63 62 63
на нагнетании 51 26 35 40 44 48 43 42 41
SVP-600×300/280.4Е на всасывании 70 67 59 54 61 66 64 61 59
на нагнетании 52 44 37 41 44 48 44 41 40
SVP-600×300/280.4D на всасывании 75 52 64 58 65 70 69 66 64
на нагнетании 56 33 42 42 46 53 48 45 45
SVP-600×300/280.6D на всасывании 63 59 62 57 56 58 56 54 46
на нагнетании 51 37 51 52 48 46 42 40 36
SVP-600×350/315.4D на всасывании 76 56 61 59 64 72 69 67 66
на нагнетании 56 36 41 40 47 53 48 48 47
SVP-600×350/315.6D на всасывании 66 64 67 58 60 61 60 58 54
на нагнетании 55 43 52 56 53 50 46 45 40
SVP-700×400/355.4D на всасывании 79 60 60 66 68 76 73 69 68
на нагнетании 62 41 41 49 55 58 54 52 51
SVP-700×400/355.6D на всасывании 69 67 66 60 63 65 63 61 55
на нагнетании 60 49 57 57 59 55 50 46 41
SVP-800×500/400.4D на всасывании 81 72 75 75 71 76 75 71 67
на нагнетании 72 57 68 69 67 69 64 60 58
SVP-800×500/400.6D на всасывании 76 65 68 65 69 72 71 67 61
на нагнетании 64 49 57 60 62 60 55 51 50
SVP-800×500/400.8D на всасывании 76 65 68 65 69 72 71 67 61
на нагнетании 64 49 57 60 62 60 55 51 50
SVP-900×500/450.6D на всасывании 70 70 67 63 69 69 69 66 62
на нагнетании 62 52 63 59 60 59 55 50 51
SVP-900×500/450.8D на всасывании 69 61 61 57 60 60 62 59 51
на нагнетании 59 42 49 53 54 53 51 48 40
SVP-1000×500/630.4D на всасывании 70 62 60 58 62 62 63 60 53
на нагнетании 62 44 53 56 56 54 53 51 43
