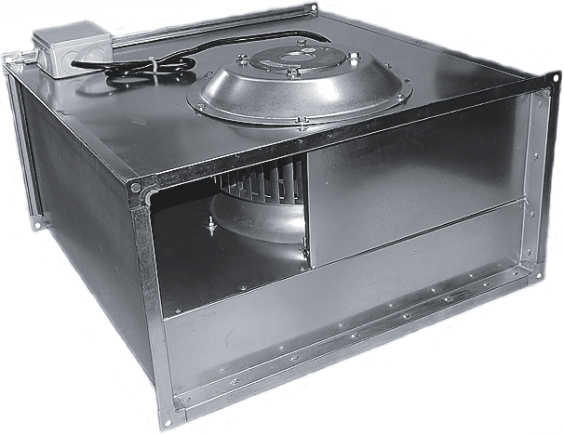

Вентилятор канальный SVP-M

Вентилятор канальный SVP-M

Вентилятор SVP-M предназначен для перемещения воздуха и других невзрывоопасных газовых смесей

Паспорт изделия
Паспорт изделия
ОПЛАТА
ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Подробное описание

Вентилятор предназначен для перемещения воздуха и других невзрывоопасных газовых смесей. Устанавливается в прямоугольный канал систем и используется для внутреннего и наружного применения в условиях умеренного климата. Допустимая температура перемещаемого воздуха от -30 до +40°С. Вентилятор имеет рабочие колеса меньшей производительности чем в линейке SVP, создает меньшие шумовые характеристики при том же типоразмере. В стандартном исполнении изготавливается из оцинкованной стали. Рабочие колеса статически и динамически отбалансированы. Диффузоры изготовлены из алюминия или стеклопластика, электромоторы из сплавов алюминия, меди, пластмасс. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора. Применяются асинхронные однофазные и трехфазные компактные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха.

Вентилятор канальный SVP-M
SVP-M-500×250/200.4E

Типовое обозначение вентилятора

Присоединительный размер, мм

Диаметр рабочего колеса, мм

Число полюсов электродвигателя

Электродвигатель
E—однофазный;

D—трехфазный

Технические характеристики

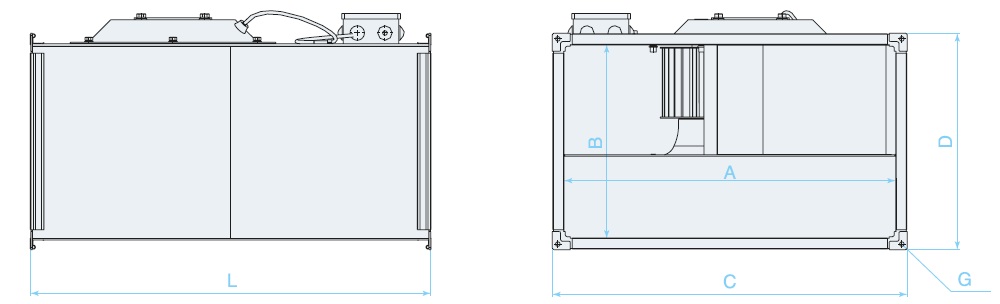

Модель A, мм B, мм C, мм D, мм L, мм G Масса, кг
SVP-M-500×250/200.4Е 500 250 540 240 530 9 16,1
SVP-M-500×250/200.4D 500 250 540 240 530 9 16,1
SVP-M-500×300/225.4Е 500 300 540 340 565 9 20,8
SVP-M-500×300/225.4D 500 300 540 340 565 9 20,4
SVP-M-600×300/250.4Е 600 300 660 340 642 9 29,6
SVP-M-600×300/250.4D 600 300 660 340 642 9 25,7
SVP-M-600×350/280.4E 600 350 660 390 720 9 36,9
SVP-M-600×350/280.4D 600 350 660 390 720 9 36,9
SVP-M-600×350/280.6D 600 350 660 390 720 9 29,2
SVP-M-700×400/315.4D 700 400 760 440 780 9 58,0
SVP-M-700×400/315.6D 700 400 760 440 780 9 40,5
SVP-M-800×500/355.4D 800 500 860 540 885 11 74,0
SVP-M-800×500/355.6D 800 500 860 540 885 11 67,0
SVP-M-900×500/400.4D 900 500 960 560 985 11 90,0
SVP-M-900×500/400.6D 900 500 960 560 985 11 89,0
SVP-M-1000×500/450.6D 1000 500 1060 560 1210 11 130,0

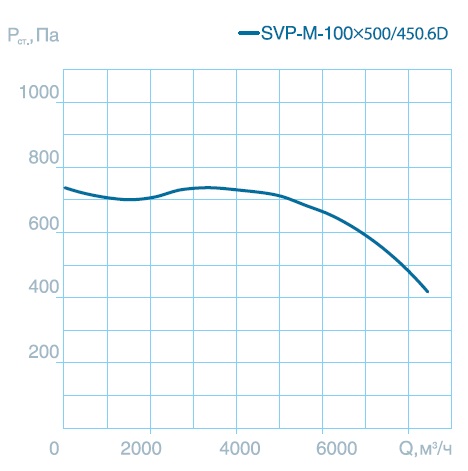

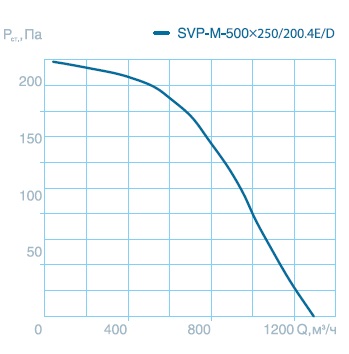

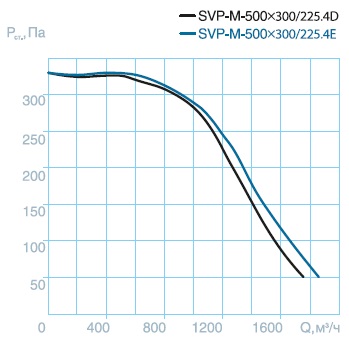

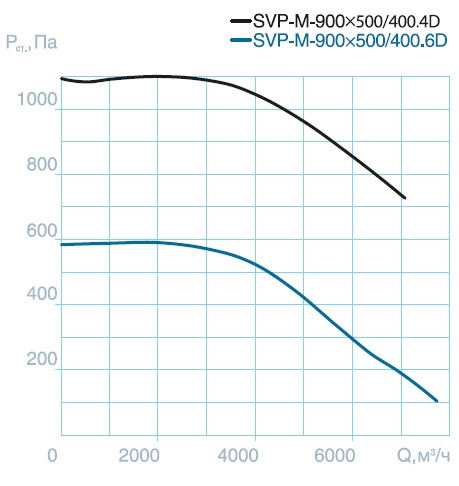

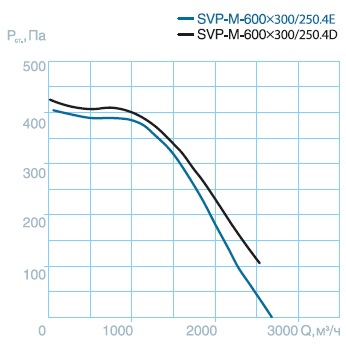

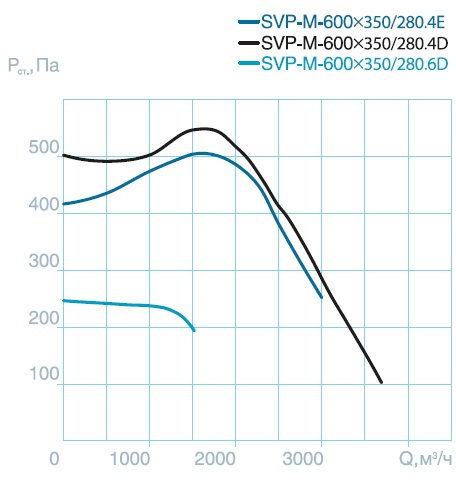

Модель Макс.
расход
воздуха
Q, м×/ч		 Макс.
полное
давление,
Па		 Обороты
при макс.
КПД,
P, об/мин.		 Шум
через
корпус,
дБ(А)		 Макс.
электр.
мощность,
N, кВт		 Напря-
жение
двигателя,
В		 Макс.
ток, А		 Макс.
допуст.
t, °С
SVP-M-500×250/200.4Е 1300 248 1280 58,9 0,33 230 1,52 50
SVP-M-500×250/200.4D 1300 248 1270 55,4 0,33 400 0,63 50
SVP-M-500×300/225.4Е 1830 340 1320 61,0 0,51 230 2,30 50
SVP-M-500×300/225.4D 1730 340 1300 60,8 0,49 400 0,85 50
SVP-M-600×300/250.4Е 2700 400 1400 65,5 0,87 400 1,80 50
SVP-M-600×300/250.4D 2550 425 1360 65,6 1,70 400 3,20 50
SVP-M-600×350/280.4E 3000 420 1360 62,8 1,60 230 7,30 40
SVP-M-600×350/280.4D 3700 500 1360 65,6 1,70 400 3,20 50
SVP-M-600×350/280.6D 2400 240 900 58,8 0,45 400 0,85 50
SVP-M-700×400/315.4D 4400 600 1360 69,5 2,20 400 4,00 40
SVP-M-700×400/315.6D 3700 280 940 64,7 0,78 400 1,50 50
SVP-M-800×500/355.4D 6000 900 1340 68,1 3,50 400 5,90 40
SVP-M-800×500/355.6D 4600 460 900 61,6 1,15 400 2,30 50
SVP-M-900×500/400.4D 7100 1100 1400 71,8 4,80 400 8,00 45
SVP-M-900×500/400.6D 7800 590 870 65,7 2,80 400 4,85 40
SVP-M-1000×500/450.6D 8400 720 930 67,7 3,50 400 6,00 40

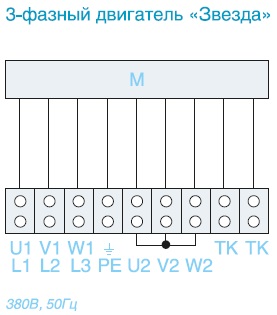

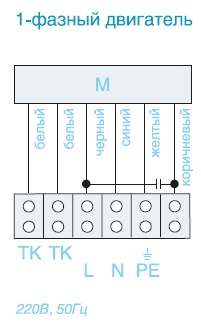

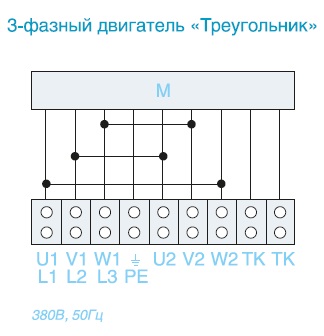

Схемы подключения электродвигателей

Вентилятор канальный SVP-M Вентилятор канальный SVP-MВентилятор канальный SVP-MВентилятор канальный SVP-MВентилятор канальный SVP-M Вентилятор канальный SVP-MВентилятор канальный SVP-MВентилятор канальный SVP-M

 Вентилятор канальный SVP-MВентилятор канальный SVP-M Вентилятор канальный SVP-M

Акустические характеристики

Модель Зона измерения шума Общий, дБА Уровень звуковой мощности, дБ в октановых полосах частот, Гц
63 125 250 500 1000 2000 4000 8000
SVP-M-500×250/200.4Е на всасывании 70 54 86 64 62 56 56 55 49
на нагнетании 62 38 45 59 55 56 49 46 41
SVP-M-500×250/200.4D на всасывании 70 55 68 65 60 56 55 53 46
на нагнетании 60 33 41 58 51 49 44 40 33
SVP-M-500×300/225.4Е на всасывании 74 62 70 67 59 63 64 62 59
на нагнетании 63 35 47 57 58 55 51 46 50
SVP-M-500×300/225.4D на всасывании 74 62 70 67 59 63 64 62 59
на нагнетании 63 35 47 57 58 55 51 46 50
SVP-M-600×300/250.4Е на всасывании 77 65 73 68 64 67 68 66 62
на нагнетании 66 38 54 62 58 61 55 51 47
SVP-M-600×300/250.4D на всасывании 76 65 71 65 63 66 55 51 47
на нагнетании 64 43 52 59 55 58 67 66 62
SVP-M-600×350/280.4E на всасывании 83 68 79 71 66 70 71 68 69
на нагнетании 68 40 62 66 60 63 57 51 48
SVP-M-600×350/280.4D на всасывании 78 70 72 68 66 70 71 67 63
на нагнетании 65 40 55 60 60 57 54 52 47
SVP-M-600×350/280.6D на всасывании 68 59 62 57 56 58 56 54 46
на нагнетании 57 37 51 52 48 46 42 40 36
SVP-M-700×400/315.4D на всасывании 81 72 77 68 69 73 72 69 65
на нагнетании 68 49 62 62 60 60 55 52 48
SVP-M-700×400/315.6D на всасывании 71 64 67 58 60 61 60 58 54
на нагнетании 60 43 52 56 53 50 46 45 40
SVP-M-800×500/355.4D на всасывании 84 79 78 70 70 50 46 46 68
на нагнетании 73 56 65 67 65 75 47 71 59
SVP-M-800×500/355.6D на всасывании 73 56 65 67 70 65 63 61 55
на нагнетании 57 35 49 51 65 51 45 42 36
SVP-M-900×500/400.4D на всасывании 83 82 75 75 71 76 75 71 67
на нагнетании 75 57 68 69 67 69 64 50 58
SVP-M-900×500/400.6D на всасывании 77 65 68 65 69 72 71 67 61
на нагнетании 67 49 57 60 62 60 55 51 50
SVP-M-1000×500/450.6D на всасывании 72 72 69 65 71 72 72 69 65
на нагнетании 64 54 65 61 63 61 58 53 53
