Характеристики:
- Воздухообмен, м³/ч – 395
- Тип вент.установки – Приточно-вытяжная
- Статическое давление, Па (max) – 375
- Воздуховод – Круглый
- Диаметр канала, мм – 150
- Тип рекуператора – Пластинчатый
- Потребляемая мощность, кВт – 0,233
- Напряжение, В – 220
- Ток, А – 1,07
- Класс защиты – IP20
- Уровень шума, дБ – 31
- Габариты, мм – 820х1070х230
- Вес, кг – 42
- Тип нагревателя – Электрический
- Гарантийный срок – 2 года
- Родина бренда – Дания
- Страна производства – Китай
| Максимальный расход воздуха | 395 м3/ч |
| КПД рекуператора | 85 % |
| Подключение | 230/50 |
| Размер | 820х1070х230 мм |
| Вес | 42 кг |

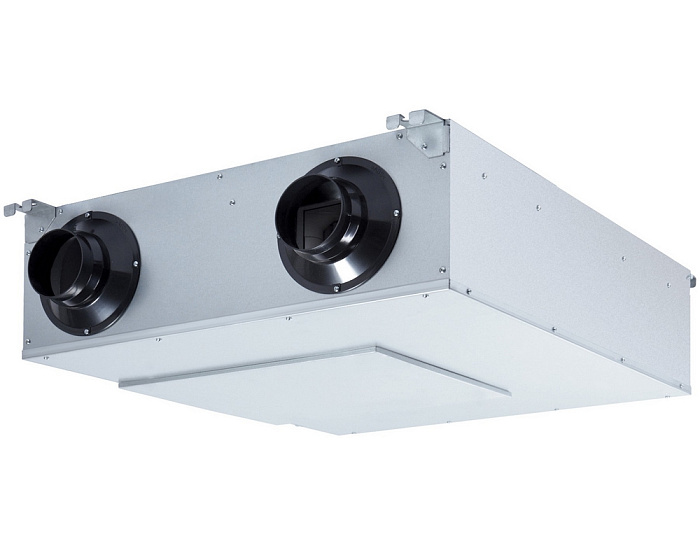

Приточно-вытяжная установка STAR – это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.
Конструкция

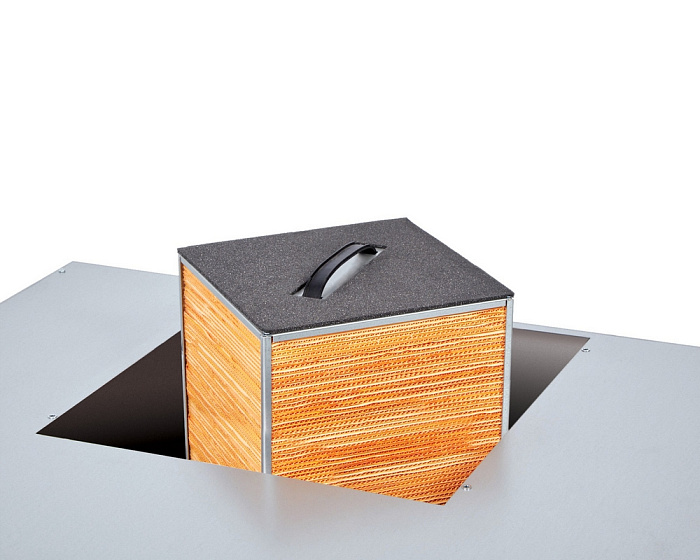

Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.
Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125 °С.
В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания.
При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно).

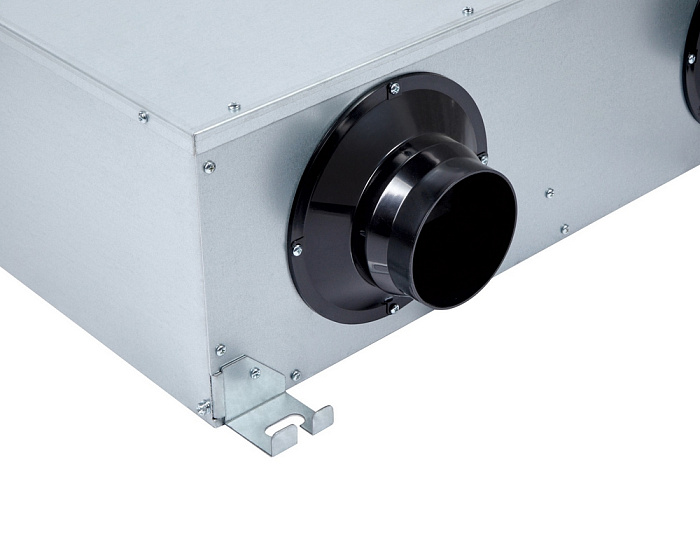

Установка предназначена для монтажа непосредственно к круглым воздуховодам.

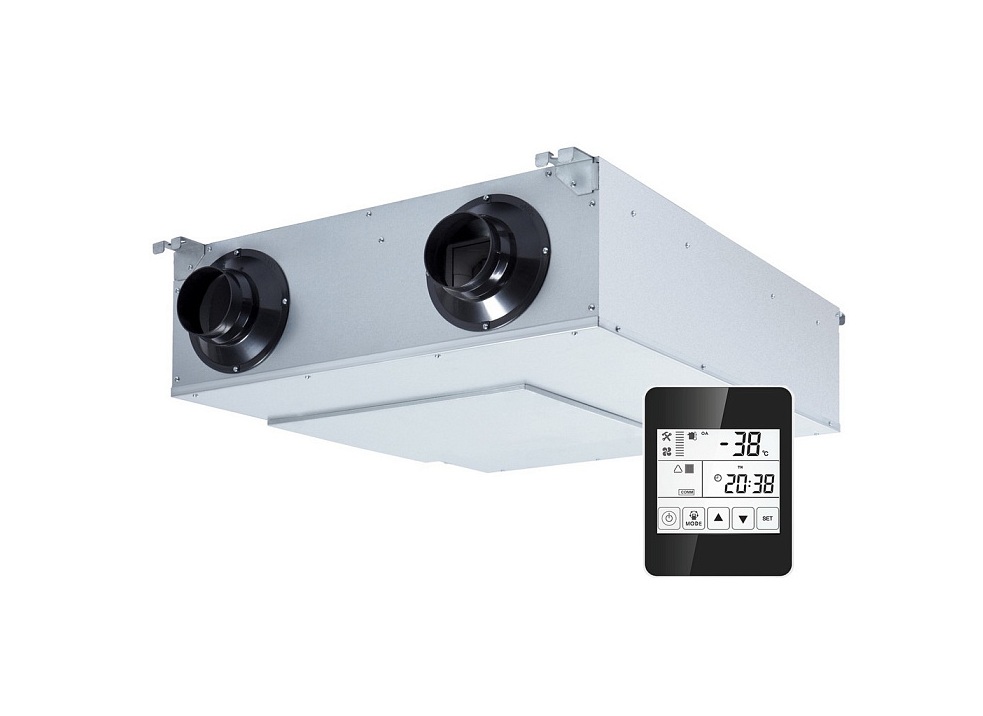

Особенности приточно-вытяжной установки Shuft (Шуфт) серии STAR PVS
- Встроенная система автоматики
-
Самодиагностика ошибок
-

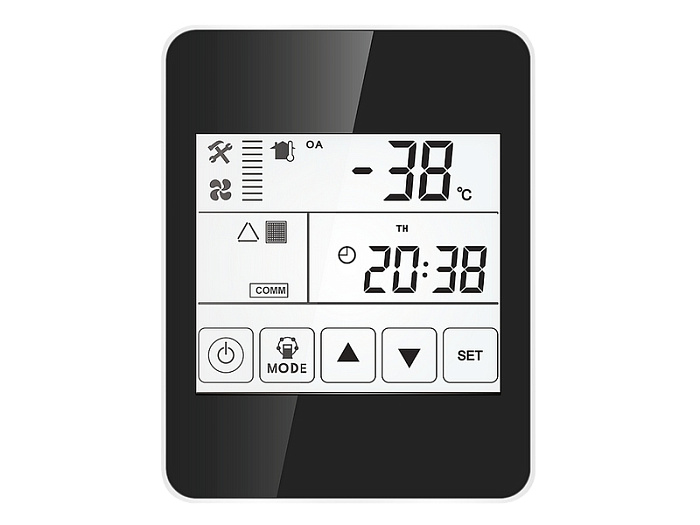

Программируемый пульт управления с ЖК-дисплеем в комплекте
-
Функция программирования недельного расписания работы установки
-
КПД рекуператора до 85-90% при максимальном расходе воздуха
-
Степень фильтрации EU5
-
Контроль загрязнения фильтра по времени наработки с изменяемым параметром
-
Бесперебойная работа без обмерзания при температуре до -15С
-
Два режима работы при температуре ниже -15С:
-
автоматический режим оттаивания рекуператора
-
режим предотвращения обмерзания с подключением внешнего электронагревателя
-
Монтаж
Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.
Не допускается:
- использовать для транспортировки воздуха, содержащего тяжелую пыль, муку и т.д.
-
монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.
Уход
Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.
Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.
Проверка надежности электрических соединений производится не реже 1 раза в год.
